Betriebsanleitung für Clarke 135L Betonmischer CCM135

Wichtige Informationen aus der Anleitung

Der Clarke 135L Betonmischer ist für den Baustelleneinsatz konzipiert. Vor der Inbetriebnahme ist es zwingend erforderlich, das Gerät auf festem, ebenem Untergrund aufzustellen, um ein Umkippen zu verhindern. Tragen Sie stets geeignete Schutzkleidung, einschließlich Schutzbrille, Handschuhen und Gehörschutz. Achten Sie darauf, dass der Arbeitsbereich sauber und frei von Hindernissen ist. Trennen Sie das Gerät vor jeglichen Wartungsarbeiten immer von der Stromversorgung.

Sicherheitshinweise

• Halten Sie Kinder und Unbeteiligte vom Arbeitsbereich fern.
• Verwenden Sie das Gerät nicht, wenn Sie müde sind oder unter Einfluss von Medikamenten/Alkohol stehen.
• Tragen Sie keine lockere Kleidung oder Schmuck, die sich in der rotierenden Trommel verfangen könnten.
• Betreiben Sie den Mischer niemals auf Gefällen.
• Lassen Sie das Gerät niemals unbeaufsichtigt laufen.
• Stecken Sie niemals Hände oder Werkzeuge in die rotierende Trommel.

Technische Daten

• Modell: CCM135
• Max. Trommelkapazität: 135 Liter
• Max. Mischkapazität: 100 Liter
• Trommelgeschwindigkeit: 25 U/min
• Betriebsspannung: 230V-50Hz
• Leistungsaufnahme: 485W
• Schutzart: IP44D

Elektrischer Anschluss

Das Gerät muss an eine Standard-230V-Stromversorgung über einen zugelassenen 13-Ampere-Stecker (BS1363) oder einen abgesicherten Trennschalter angeschlossen werden. Wir empfehlen dringend die Verwendung eines Fehlerstromschutzschalters (RCD). Die Adern im Netzkabel sind wie folgt farbcodiert: Braun = Phase (Live), Blau = Neutralleiter (Neutral). Das Gerät ist ein Klasse-II-Produkt und benötigt keinen Erdungsanschluss.

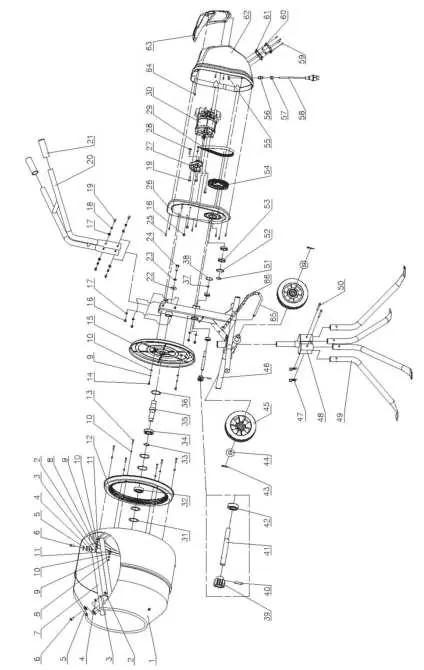

Montage

1. Schrauben Sie die Mischblätter an die Trommel.
2. Befestigen Sie den Kunststoff-Antriebsschutz am Rahmen.
3. Montieren Sie die Trommel am Rahmen mit der M12x30-Schraube.
4. Bringen Sie die Antriebsmotoreinheit am Rahmen an und sichern Sie diese.
5. Montieren Sie die Griffe am Hauptrahmen.
6. Kippen Sie die Baugruppe, um die Räder an den Achsen zu befestigen.
7. Setzen Sie die Standbeine in den Standverbinder ein und sichern Sie diese mit Stiften und R-Clips.
8. Heben Sie den Mischer auf den Ständer (Hilfe einer zweiten Person erforderlich).

Bedienung

1. Schalten Sie den Mischer über den grünen (I) Schalter ein.
2. Geben Sie zuerst Wasser in die Trommel, um Verstopfungen zu vermeiden.
3. Fügen Sie Zement und anschließend Zuschlagstoffe hinzu.
4. Laden Sie die Trommel nur, während sie rotiert.
5. Zum Entleeren den Sicherungsstift entfernen und den Mischer vorsichtig nach vorne kippen.

Reinigung und Wartung

Es ist essenziell, den Mischer nach jedem Gebrauch gründlich mit Wasser abzuspülen, um das Aushärten von Zementresten zu verhindern. Verwenden Sie kein Hochdruckwasser direkt auf den Motor oder Stecker. Die Lager sind lebensdauergeschmiert und wartungsfrei. Der Antriebsriemen steht unter konstanter Spannung und erfordert keine Einstellung.
