Bedienungsanleitung für Clarke 125L Betonmischer CCM125D

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Betriebs- und Wartungsanweisungen für den Clarke 125L Betonmischer (Modell CCM125D). Es ist für den sicheren Betrieb und die korrekte Montage des Geräts unerlässlich. Der Mischer ist für den Einsatz auf festem, ebenem Untergrund konzipiert und darf nicht auf Gefällen betrieben werden.

Sicherheitshinweise

• Tragen Sie immer geeignete Schutzkleidung: Schutzbrille, Gehörschutz, Handschuhe und bei Bedarf eine Staubmaske.
• Halten Sie Kinder und Unbeteiligte vom Arbeitsbereich fern.
• Greifen Sie niemals in die rotierende Trommel.
• Betreiben Sie das Gerät niemals auf unebenem oder abschüssigem Boden, um ein Umkippen zu vermeiden.
• Trennen Sie das Gerät immer von der Stromversorgung, bevor Sie Wartungsarbeiten durchführen oder den Standort wechseln.
• Verwenden Sie das Gerät nicht, wenn Teile beschädigt sind.

Elektrischer Anschluss

Der Mischer muss an eine 230V (50Hz) Stromversorgung angeschlossen werden. Es wird dringend empfohlen, einen Fehlerstromschutzschalter (RCD) zu verwenden. Die Kabelbelegung ist wie folgt:

• Braun: Phase (L)
• Blau: Neutralleiter (N)

Das Gerät ist ein Produkt der Klasse II und benötigt keinen Erdungsanschluss.

Montage

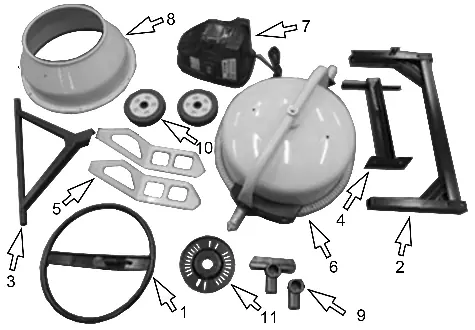

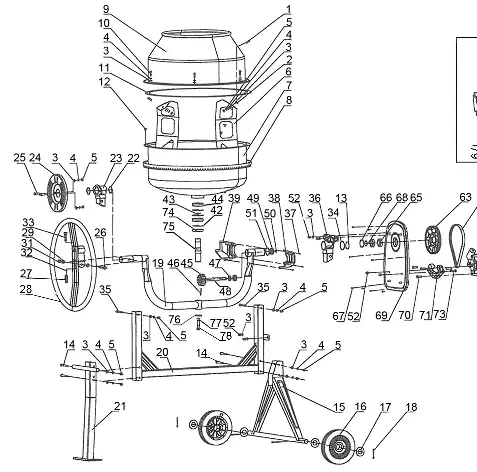

Die Montage erfordert das Zusammenfügen des Rahmens, der Achsen, der Räder, der Trommel und des Antriebs. Achten Sie darauf, alle Schrauben und Muttern gemäß der beiliegenden Teileliste festzuziehen. Die Trommel wird in zwei Hälften (oben und unten) montiert, wobei die Mischblätter korrekt ausgerichtet werden müssen.

Bedienung

• Schalten Sie den Mischer ein, bevor Sie Material einfüllen.
• Geben Sie zuerst Wasser in die Trommel, um ein Verstopfen zu verhindern, fügen Sie dann Zement und Zuschlagstoffe hinzu.
• Vermeiden Sie das Starten des Mischers unter Volllast.
• Zum Entleeren das Handrad festhalten, die Verriegelung lösen und die Trommel nach vorne kippen.

Reinigung und Wartung

Es ist essenziell, den Mischer nach jedem Gebrauch gründlich mit Wasser zu reinigen, um das Aushärten von Zementresten zu verhindern. Die Trommel kann durch kurzes Laufenlassen mit Kies und Wasser gereinigt werden. Die Lager sind lebensdauergeschmiert und wartungsfrei. Der Antriebsriemen steht unter konstanter Spannung und erfordert keine Einstellung.

Technische Daten

• Max. Trommelkapazität: 125 Liter
• Max. Mischkapazität: 79 Liter
• Trommelgeschwindigkeit: 26,6 U/min
• Gewicht: 45 kg
• Schutzart: IP44D
• Schallleistungspegel: 91 dB LWA

Bei Fragen oder Ersatzteilbedarf erreichen Sie den Clarke-Kundendienst unter 020 8988 7400 oder per E-Mail an [email protected] bzw. [email protected].
