Bedienungsanleitung für Betonrüttler Husqvarna EP 121B, EP 271B, EP 371B, EP 601B

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Bedienungsanleitung für die Husqvarna Betonrüttler der EP-Serie (EP 121B, EP 271B, EP 371B, EP 601B). Das Gerät ist ausschließlich für den professionellen Einsatz zur Entfernung von Luftblasen aus nassem Beton bestimmt. Es wird pneumatisch betrieben und erfordert eine regelmäßige Schmierung.

Sicherheit

Vor der Inbetriebnahme müssen die Sicherheitshinweise gelesen werden. Wichtige Punkte sind:

• Tragen Sie immer eine zugelassene persönliche Schutzausrüstung (Helm, Gehörschutz, Atemschutz, Augenschutz, Handschuhe, Sicherheitsschuhe).
• Beachten Sie die Gefahren durch Vibrationen, Lärm und Staub (insbesondere Silikatstaub).
• Stellen Sie sicher, dass der Arbeitsbereich sicher ist und keine unbefugten Personen anwesend sind.
• Verwenden Sie nur Originalersatzteile und lassen Sie Reparaturen nur von autorisierten Stellen durchführen.
• Achten Sie auf den sicheren Umgang mit Druckluftschläuchen; verwenden Sie Sicherungsstifte und Sicherheitskabel bei Klauenkupplungen.

Inbetriebnahme

Befolgen Sie diese Schritte zur Inbetriebnahme:

1. Lassen Sie Wasser aus dem Luftkompressortank ab.
2. Spülen Sie den Luftschlauch mit Luft durch.
3. Prüfen Sie den Anschlussfilter auf Sauberkeit und die Dichtungen auf Schäden.
4. Schmieren Sie das Gerät (siehe Wartung).
5. Verbinden Sie das Gerät mit dem Kompressor und starten Sie diesen.
6. Stellen Sie sicher, dass der Luftdruck korrekt ist (Betriebsdruck 6 bar / 87 PSI).

Betrieb

Platzieren Sie das Gerät in den korrekten Positionen (A). Vermeiden Sie die Positionen (B). Sollte das Gerät nicht starten, drehen Sie Flansche, Welle und Lamelle um 90 Grad.

Wartung und Reinigung

Eine regelmäßige Wartung ist entscheidend für die Lebensdauer des Geräts:

• Schmierung: Das Gerät wird ohne Öl geliefert. Verwenden Sie ein automatisches Schmiersystem (innerhalb von 10 m) oder schmieren Sie manuell täglich bzw. alle 4 Stunden im Dauerbetrieb. Geben Sie 4 cm³ Öl in den Luftschlauch.
• Reinigung: Verwenden Sie keinen Hochdruckreiniger. Reinigen Sie Teile mit Kraftstoff. Entfernen Sie Betonrückstände sofort nach Gebrauch.

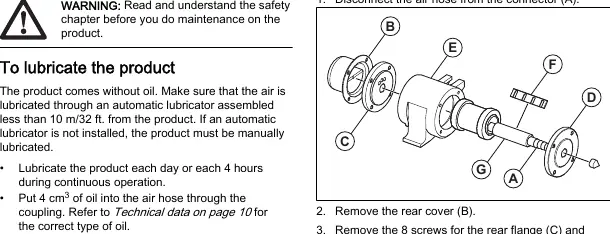

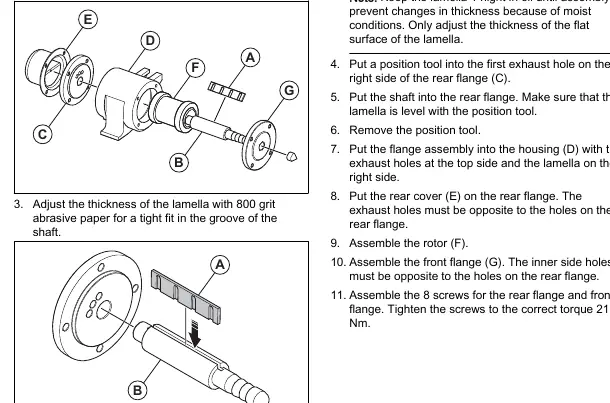

• Demontage/Montage: Detaillierte Schritte zur Demontage und Montage (inkl. Lamellenwechsel) sind im PDF enthalten. Achten Sie beim Zusammenbau auf das korrekte Drehmoment der Schrauben (21,6 Nm).

Fehlerbehebung

Bei Problemen wie "Gerät startet nicht" oder "Vibrationen ungleichmäßig" prüfen Sie zuerst die Luftzufuhr, den Luftdruck, mögliche Blockaden im Auslass oder eine unzureichende Schmierung. Detaillierte Ursachen und Lösungen finden Sie in der Fehlersuchtabelle des Handbuchs.

Technische Daten

Die technischen Daten (Frequenz, Zentrifugalkraft, Amplitude, Luftverbrauch, Gewicht) variieren je nach Modell (EP 121B, EP 271B, EP 371B, EP 601B). Der Betriebsdruck liegt zwischen 5 und 7 bar.
