Bedienungsanleitung für Clarke 12V 50A Intelligent Battery Charger IBC50

Wichtige Informationen aus der Anleitung

Das Clarke 12V 50A Intelligent Battery Charger (Modell IBC50) ist ein intelligentes Ladegerät für 12V Blei-Säure-Batterien. Es unterstützt verschiedene Batterietypen wie WET, MF, EFB, GEL und AGM. Das Gerät verfügt über einen 10-stufigen Ladevorgang, einen Starthilfe-Modus für Fahrzeuge und einen Reparaturmodus für sulfatierte Batterien.

Sicherheitshinweise

• Nicht für Lithium-Ionen-Batterien oder Trockenzellen-Batterien geeignet.
• Tragen Sie bei der Arbeit mit Batterien immer Augenschutz, Handschuhe und Schutzkleidung.
• Arbeiten Sie nur in gut belüfteten Bereichen, da Batterien explosive Gase erzeugen können.
• Entfernen Sie Schmuck (Ringe, Armbänder) vor der Arbeit.
• Schalten Sie das Ladegerät immer aus, bevor Sie die Klemmen anschließen oder trennen.
• Stellen Sie sicher, dass das Gerät nicht abgedeckt wird und nicht mit Regen oder Nässe in Kontakt kommt.

Produktübersicht

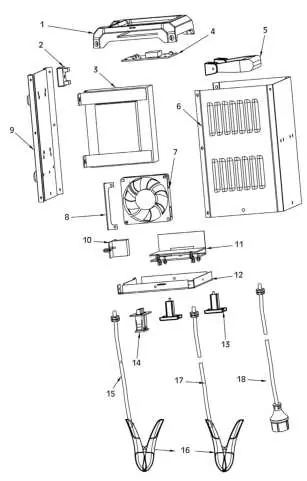

Das Gerät besteht aus einem Gehäuse mit Tragegriff, einem Display- und Bedienfeld, zwei Ladekabeln (rot/positiv, schwarz/negativ) und einem Netzkabel. Auf der Rückseite befinden sich die Sicherungen (2 x 40A).

Ladevorgang

Der Ladevorgang erfolgt automatisch in 10 Schritten:

1. Analyse 1: Überprüfung der Verbindung.
2. Desulfatierung: Pulsierender Strom bei niedriger Spannung.
3. Soft Start: Allmähliche Erhöhung des Ladestroms.
4. Kontrollierte Ladung: Intelligente Anpassung des Stroms.
5. Analyse 2: Prüfung der Ladeaufnahme.
6. Konstante Ladung: Ausgleich von Ladefehlern.
7. Wiederherstellungszyklus: Optimierung der Ladung.
8. Absorption: Erhaltungsladung für maximale Spannung.
9. Analyse 3: Prüfung der Kapazität.
10. Wartung: Kontinuierliche Überwachung und Erhaltungsladung.

Betriebsmodi

Laden (Charge)

Halten Sie die Taste RATE SELECTION gedrückt, um den Batterietyp zu wählen. Drücken Sie die Taste FUNCTION, bis die CHARGING LED leuchtet.

Starthilfe (Start)

Verbinden Sie das Gerät mit der Batterie. Drücken Sie die Taste FUNCTION, bis die START LED leuchtet. Drehen Sie den Zündschlüssel für maximal 3 Sekunden. Wenn der Motor nicht startet, warten Sie 4 Minuten, bevor Sie es erneut versuchen. Warnung: Die Nutzung der Starthilfe ohne installierte Batterie im Fahrzeug kann die Fahrzeugelektronik beschädigen.

Reparatur (Repair)

Ein fortgeschrittener Modus zur Wiederherstellung alter oder sulfatierter Batterien. Halten Sie die Taste FUNCTION für 3 Sekunden gedrückt, bis die REPAIR LED leuchtet.

Alternator-Check

Drücken Sie die Taste DISPLAY, bis die ALTERNATOR% LED leuchtet. Starten Sie das Fahrzeug und schalten Sie die Scheinwerfer ein. Das Display zeigt die Leistung des Lichtmaschinensystems in Prozent an.

Fehlerbehebung

Das Gerät zeigt Fehlercodes auf dem Display an:

• E01: Verpolung (falscher Anschluss).
• E02: Überhitzung des Ladegeräts.
• E03: Batterie kann keine Ladung halten (defekt).
• E04: Keine Batterie erkannt oder Spannung unter 1 Volt.

Wartung

Wickeln Sie die Kabel bei Nichtgebrauch auf. Überprüfen Sie die Kabel regelmäßig auf Beschädigungen. Reinigen Sie das Gehäuse und die Klemmen bei Bedarf mit einem feuchten Tuch und entfernen Sie Korrosion an den Klemmen mit einer Wasser-Backpulver-Lösung.
