Bedienungsanleitung für Clarke BOXER II 14/100P Luftkompressor

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Betriebs- und Wartungsanweisungen für den Clarke BOXER II 14/100P Luftkompressor. Es ist essenziell, die Sicherheitshinweise zu lesen, bevor das Gerät in Betrieb genommen wird. Der Kompressor ist für den industriellen und Heimgebrauch konzipiert, erfordert jedoch regelmäßige Wartung, insbesondere beim Ölstand und der Entwässerung des Kessels.

Sicherheitshinweise

• Druckluft ist gefährlich: Richten Sie den Luftstrahl niemals auf Personen oder Tiere.
• Betreiben Sie den Kompressor niemals ohne Schutzgitter.
• Vor Wartungsarbeiten muss der Druck aus dem Kessel abgelassen und das Gerät vom Stromnetz getrennt werden.
• Verwenden Sie das Gerät nicht in feuchten oder staubigen Umgebungen.
• Tragen Sie bei der Arbeit in der Nähe des Kompressors einen Gehörschutz, da der Lärmpegel 70 dB(A) übersteigt.
• Manipulieren Sie niemals das Sicherheitsventil.

Montage

Der Kompressor wird teilweise demontiert geliefert.

• Räder: Schieben Sie die Achse durch das Rad und das Loch im Rahmen. Sichern Sie das Rad mit der mitgelieferten Unterlegscheibe und Mutter.
• Stützfüße: Setzen Sie die Stützfüße in die dafür vorgesehene Position am Rahmen ein.

Vor der Inbetriebnahme

• Drücken Sie den OFF-Knopf.
• Entfernen Sie die schützende Kunststoffabdeckung vom Zylinderkopf.
• Stellen Sie sicher, dass der Kompressor auf ebenem Boden steht.
• Prüfen Sie den Ölstand: Er muss zwischen den Min- und Max-Markierungen am Ölmessstab liegen. Verwenden Sie nur Clarke ISO100 (SAE30) Kompressoröl.

Betrieb

Zum Einschalten heben Sie den On/Off-Knopf an. Der Kompressor arbeitet, bis der Kessel voll unter Druck steht, und schaltet dann ab. Er startet automatisch wieder, wenn der Druck im Kessel sinkt. Nutzen Sie den Druckregler, um den Ausgangsdruck für Ihr Werkzeug einzustellen (im Uhrzeigersinn erhöhen, gegen den Uhrzeigersinn verringern).

Wartung

• Kondenswasser ablassen: Öffnen Sie nach jedem Gebrauch das Ablassventil am Boden des Kessels, um Kondenswasser zu entfernen.
• Luftfilter reinigen: Monatlich prüfen. Entfernen Sie die Sicherungsschraube, nehmen Sie den Filter ab, reinigen Sie das Element mit einer weichen Bürste oder in warmem Seifenwasser und lassen Sie es vollständig trocknen.
• Ölwechsel: Nach den ersten 100 Betriebsstunden, danach alle 500 Stunden oder alle 6 Monate.

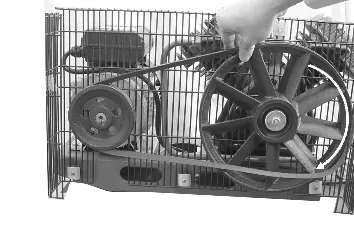

• Antriebsriemen: Bei Verschleiß oder Beschädigung muss der Riemen ausgetauscht werden. Entfernen Sie dazu das Schutzgitter.

Fehlerbehebung

Bei Problemen wie "Kompressor startet nicht" prüfen Sie zuerst die elektrischen Verbindungen oder ob der Überlastschutz ausgelöst hat (5 Minuten abkühlen lassen und Reset-Knopf drücken). Bei Luftverlust am Rückschlagventil muss dieses gereinigt oder ersetzt werden.
