Bedienungsanleitung für Clarke 12V Batterieladegerät ATC12V
Schnelle Hilfe und Bedienungsanleitung für das Clarke 12V Batterieladegerät ATC12V. Erfahren Sie, wie Sie das Gerät sicher anschließen, Batterien laden und Wartungshinweise befolgen.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Das Clarke 12V Batterieladegerät ist ausschließlich für die Verwendung in Innenräumen konzipiert und dient zum Laden von 12V Blei-Säure-Batterien. Vor der Inbetriebnahme müssen die Batteriepole gereinigt und der Elektrolytstand der Batterie mit destilliertem Wasser auf das korrekte Niveau aufgefüllt werden. Das Gerät darf nicht für andere Batterietypen oder Niederspannungssysteme verwendet werden.
Sicherheitshinweise
- Verwenden Sie das Ladegerät nur in gut belüfteten Bereichen.
- Halten Sie das Gerät von Wasser, Feuchtigkeit, Öl, Fett, explosiven Gasen, Flammen und Funken fern.
- Stellen Sie sicher, dass das Gerät außerhalb der Reichweite von Kindern aufbewahrt wird.
- Verwenden Sie das Gerät nicht, wenn Kabel oder das Gehäuse beschädigt sind.
- Trennen Sie das Gerät immer vom Stromnetz, bevor Sie Verbindungen zur Batterie herstellen oder lösen.
- Schrauben Sie die Einfüllkappen der Batterie während des Ladevorgangs ab und lassen Sie diese locker, damit Gase entweichen können.
Bedienung des Batterieladegeräts
- Reinigen Sie die Batteriepole gründlich.
- Stellen Sie sicher, dass das Ladegerät nicht an das Stromnetz angeschlossen ist.
- Verbinden Sie die ROTE (+ve) Klemme mit dem nicht geerdeten Batteriepol (normalerweise der Pluspol).
- Verbinden Sie die SCHWARZE (-ve) Klemme mit dem geerdeten Batteriepol (Chassis).
- Schließen Sie das Ladegerät an das Stromnetz an und schalten Sie es ein. Die LED am Transformator leuchtet auf, um den Ladevorgang anzuzeigen.
- Wenn die Laderate unter ca. 200mA sinkt, ist der Ladevorgang beendet und die LED erlischt.
- Zum Abschluss trennen Sie zuerst die schwarze Klemme vom geerdeten Pol, dann die rote Klemme.
Technische Daten
Das Gerät arbeitet mit einer Netzspannung von 230V, 50Hz, 1Ph. Der maximale Ladestrom beträgt 800mA, mit einer kontinuierlichen Ausgangsleistung von 12V bei über 500mA.

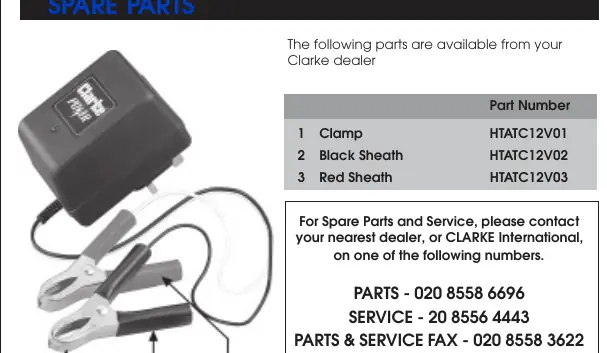

Ersatzteile
Für Ersatzteile und Service wenden Sie sich bitte an Ihren Clarke-Händler oder kontaktieren Sie Clarke International unter den angegebenen Telefonnummern oder per E-Mail an [email protected] oder [email protected].
Praktische Hilfe
Typische Probleme
Die LED erlischt nach dem Ladevorgang nicht.
Dies deutet darauf hin, dass die Batterie defekt oder in einem schlechten Zustand ist.
Vor der Verwendung
- Batteriepole und Klemmen auf Sauberkeit prüfen.
- Elektrolytstand der Batterie prüfen und ggf. mit destilliertem Wasser auffüllen.
- Einfüllkappen der Batterie lösen, um Gasaustritt zu ermöglichen.
- Sicherstellen, dass das Gerät nur in Innenräumen verwendet wird.
- Spannung der Batterie mit der Ausgangsspannung des Ladegeräts abgleichen.
Abbildungen und Diagramme
- Die Klemmen sind farblich gekennzeichnet: Rot für den Pluspol (+), Schwarz für den Minuspol (-).
Modellkompatibilität
- Nur für 12V Blei-Säure-Batterien geeignet.
- Nicht für andere Batterietypen oder Niederspannungssysteme verwenden.
