Installationsanleitung für Chief VCT Projektor-Halterung und HCU Schnittstellenhalterung

Detaillierte Installationsanleitung für die Chief VCT XL Projektor-Halterung und die HCU Schnittstellenhalterung. Erfahren Sie, wie Sie die Halterung sicher an einem Deckenrohr montieren, den Projektor mit der Schnittstellenhalterung...

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Diese Anleitung deckt die Installation der Chief VCT XL Projektor-Halterung und der HCU Schnittstellenhalterung ab. Sicherheitshinweis: Die Deckenstruktur muss das 5-fache des Gesamtgewichts der Ausrüstung tragen können. Die maximale Gewichtskapazität beträgt 68 kg (150 lbs). Verwenden Sie das System nicht im Freien und nur mit einem 1-1/2 Zoll NPT oder NPSM (Schedule 40) Gewinderohr.

Installation der VCT-Halterung

Die VCT-Halterung wird direkt an einem bauseitig vorhandenen 1-1/2 Zoll NPT/NPSM-Rohr befestigt.

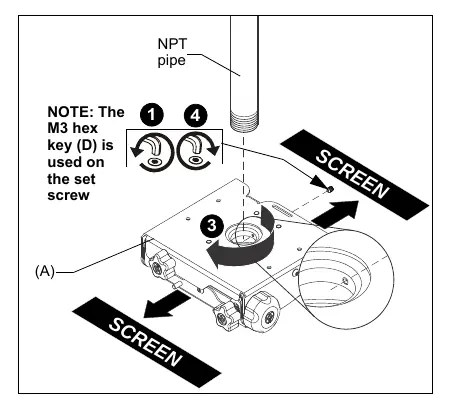

Installation der VCT-Halterung am NPT-Rohr
Installation der VCT-Halterung am NPT-Rohr
  • Lösen und entfernen Sie die Feststellschraube am VCT-Gehäuse.
  • Schrauben Sie die VCT-Halterung auf das Rohr, bis sie fest sitzt (mindestens vier Gewindegänge müssen greifen).
  • Stellen Sie sicher, dass die Seite mit den zwei Knöpfen parallel oder gegenüber dem Bildschirm ausgerichtet ist.
  • Ziehen Sie die Feststellschraube am Gewindekragen fest, um Bewegungen zu verhindern.

Installation der HCU-Schnittstellenhalterung

Die HCU-Halterung verbindet den Projektor mit der VCT-Halterung.

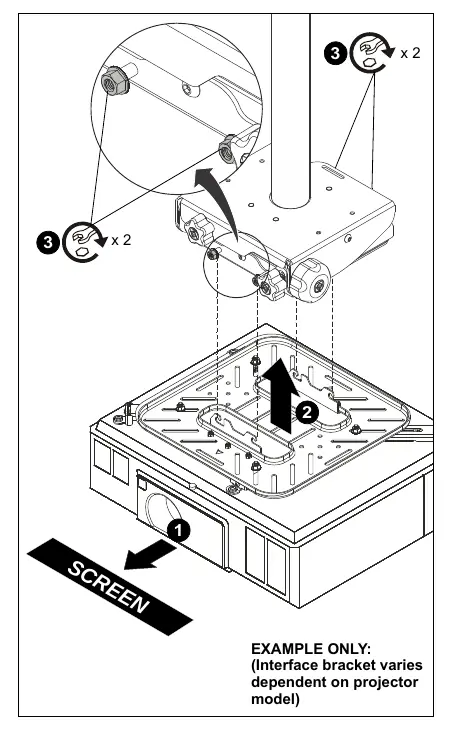

Installation des Projektors an der VCT-Halterung
Installation des Projektors an der VCT-Halterung

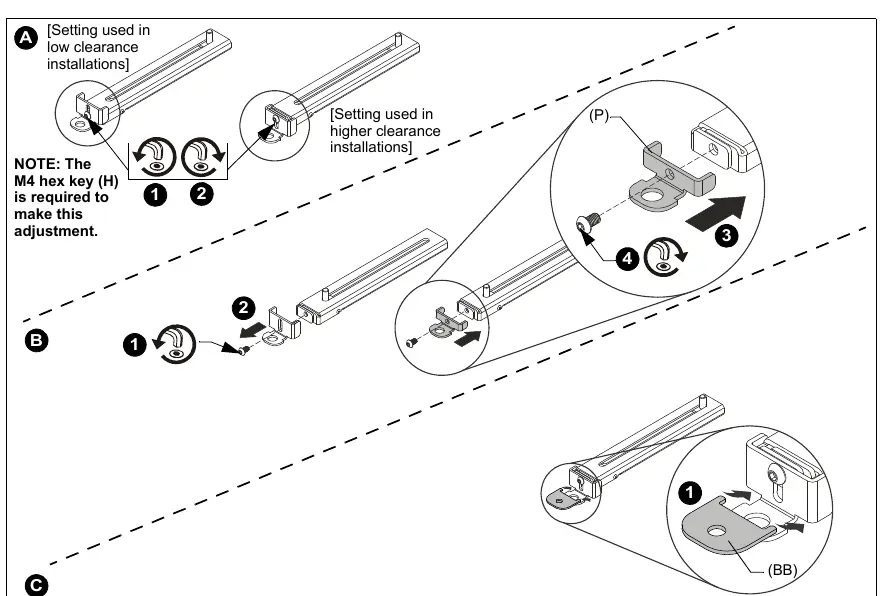

Anpassung der Schnittstellenbeine
Anpassung der Schnittstellenbeine

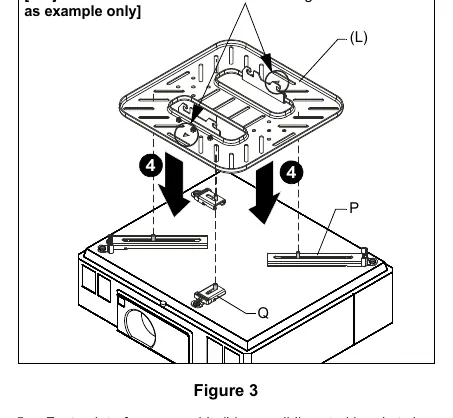

Montage der Schnittstellenbaugruppe
Montage der Schnittstellenbaugruppe
  • Vorbereitung: Die Höhe der Schnittstellenbeine kann durch Lösen der Schrauben am Ende der Beine angepasst werden. Für niedrige Abstände kann der Fuß durch den festen Fuß (P) ersetzt werden.
  • Montage am Projektor: Positionieren Sie die Beine so, dass die Gleitbolzenhalterungen zur Mitte des Projektors zeigen und über den Gewindelöchern liegen. Verwenden Sie mindestens vier Beine.
  • Befestigung: Wählen Sie die korrekten Schrauben aus dem Hardware-Kit (A-H). Verwenden Sie bei M4, M5 oder M6 Schrauben die beiliegende Unterlegscheibe (BB).
  • Verbindung: Platzieren Sie die Schnittstellenbaugruppe (L) über den Gleitbolzenhalterungen und befestigen Sie diese mit den M8-Flanschmuttern (AA).
  • Abschluss: Heben Sie den Projektor an und hängen Sie ihn in die VCT-Halterung ein. Ziehen Sie die Flanschmuttern fest.

Justierung

Nach der Montage können Sie den Projektor feinjustieren:

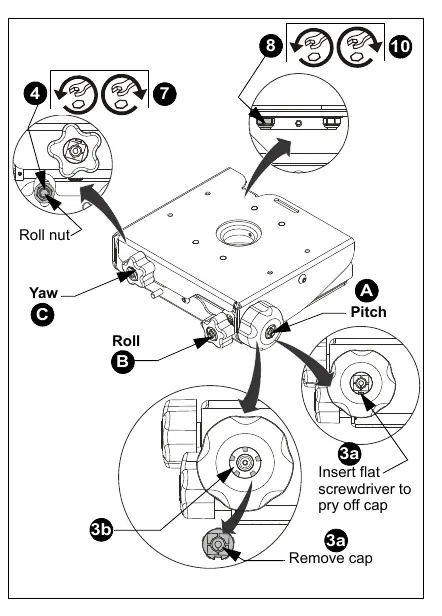

Einstellpunkte für Pitch, Roll und Yaw
Einstellpunkte für Pitch, Roll und Yaw
  • Pitch (Neigung): Drehen Sie den PITCH-Knopf. Für große Neigungswinkel kann der Pitch-Sockeladapter (B) mit einem M13-Steckschlüssel verwendet werden.
  • Roll (Seitliche Neigung): Lösen Sie die Roll-Mutter, drehen Sie den ROLL-Knopf und ziehen Sie die Mutter wieder fest.
  • Yaw (Drehung): Lösen Sie die Yaw-Mutter, drehen Sie die Halterung um das Rohr und ziehen Sie die Mutter wieder fest.

Herstellerinformationen

Chief

Markenprofil

Praktische Hilfe

Typische Probleme

Projektor hängt schief oder ist nicht korrekt ausgerichtet.

Justieren Sie Pitch, Roll oder Yaw über die entsprechenden Knöpfe und Muttern an der VCT-Halterung.

Halterung bewegt sich auf dem Deckenrohr.

Stellen Sie sicher, dass die Feststellschraube am VCT-Gewindekragen fest angezogen ist.

Schrauben für den Projektor passen nicht.

Verwenden Sie die korrekten Schrauben aus dem mitgelieferten Hardware-Kit (A-H). Bei M4, M5 oder M6 Schrauben muss die Unterlegscheibe (BB) verwendet werden.

Vor der Verwendung

  • Prüfen Sie, ob die Deckenstruktur das 5-fache des Gesamtgewichts tragen kann.
  • Stellen Sie sicher, dass ein 1-1/2 Zoll NPT/NPSM-Rohr (Schedule 40) vorhanden ist.
  • Vergewissern Sie sich, dass das Gesamtgewicht der Komponenten 68 kg (150 lbs) nicht überschreitet.
  • Stellen Sie sicher, dass mindestens vier Projektorbeine verwendet werden.
  • Prüfen Sie, ob die Dreiecke auf der Schnittstellenbaugruppe zum Bildschirm zeigen.

Abbildungen und Diagramme

  • Abbildung 1 (VCT): Zeigt die Montage am NPT-Rohr und die Position der Feststellschraube.
  • Abbildung 3 (HCU): Zeigt die Ausrichtung der Schnittstellenhalterung und die Position der Dreiecke.
  • Abbildung 4 (VCT): Zeigt die Einstellpunkte für Pitch, Roll und Yaw.

Modellkompatibilität

  • Die VCT-Halterung ist nur für 1-1/2 Zoll NPT/NPSM-Rohre geeignet.
  • Die HCU-Schnittstellenhalterung ist für die Verwendung mit dem Chief-Modell VCT000 vorgesehen.
  • Verwenden Sie nur die vom Hersteller bereitgestellte Hardware.
