Installationsanleitung für Channel Vision CVT 1stereo / 1ub / 2ub / 3ub / uhf - II...
Detaillierte Installationsanleitung für den Channel Vision CVT Modulator. Erfahren Sie, wie Sie Audio-/Videoquellen in Ihr TV-Netzwerk einspeisen, Kanäle einstellen, Signalstärken optimieren und häufige Probleme wie Bildstörungen beheben.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Channel Vision CVT Modulator dient dazu, Audio-/Videoquellen in ein bestehendes TV-Netzwerk einzuspeisen. Die Einrichtung erfolgt durch den Anschluss der Quellen, die Konfiguration der DIP-Schalter für den Kanalbereich und die Feinabstimmung der Signalstärke über den Attenuator-Regler. S. 2, 3
Wichtigste Schritte
- Kanäle einstellen S. 2, 3
- Signalstärke anpassen S. 3, 4
Erste Inbetriebnahme
- Stromversorgung trennen, DIP-Schalter einstellen, Quellen anschließen, Combiner mit TV-Netzwerk verbinden, Strom einschalten. S. 2, 3
Probleme und Lösungen
Schneebild
Frequenzband (UHF/Kabel) am Modulator und TV prüfen.
S. 4
Schwarzes Bild
Verbindungen prüfen, Modulator direkt an TV anschließen.
S. 4Wartung und Reset
- Das Gerät erfordert keine spezielle Wartung, außer der Sicherstellung einer guten Belüftung. S. 4
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Eingangsspannung | 115 VAC, 50/60Hz | Stromversorgung | S. 7 |
| Frequenzbereich | UHF 471.25-855.25MHz / Ultraband 433.25-859.25MHz | Unterstützte Frequenzen | S. 7 |
Wo es im PDF steht
- Installationsanleitung S. 2
- Schaltpläne S. 6
- Technische Daten S. 7
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Installationsanweisungen für die Channel Vision CVT-Modulatoren. Das Gerät ermöglicht die Einspeisung von bis zu drei Audio-/Videoquellen in ein bestehendes TV-Netzwerk, sodass diese Signale an jedem angeschlossenen Fernseher verfügbar sind. Die Installation sollte ausschließlich durch zertifizierte Fachhändler erfolgen.
Grundlegende Installation
- Verbinden Sie Ihre Videoquellen mit den Audio-/Video-Eingängen auf der Rückseite des Modulators.
- Stellen Sie sicher, dass das Gerät ausgeschaltet ist, und konfigurieren Sie die DIP-Schalter auf der Rückseite gemäß der Kanaltabelle, um den gewünschten Frequenzbereich festzulegen.
- Verbinden Sie den RF-Ausgang des Modulators mit einem Eingang des mitgelieferten Combiners.
- Verbinden Sie Ihr bestehendes Kabel-/Antennensignal mit dem anderen Eingang des Combiners.
- Verbinden Sie den Ausgang des Combiners mit Ihrem TV-Netzwerk und schließen Sie den Modulator an die Stromversorgung an.
Kanaleinstellungen
Um Kanäle zuzuweisen:
- Schalten Sie den Fernseher ein und drücken Sie die SELECT-Taste am Modulator, um den Eingang (A, B oder C) zu wählen.
- Halten Sie die SELECT-Taste für zwei Sekunden gedrückt, bis die A/B/C-Leuchte blinkt, um in den Kanal-Änderungsmodus zu gelangen.
- Verwenden Sie die UP- oder DOWN-Tasten, um die gewünschte Kanalnummer einzustellen.
- Drücken Sie erneut SELECT, um den Modus zu verlassen (erfolgt automatisch nach 5 Sekunden Inaktivität).
Systemdesign und Signaloptimierung
Für eine optimale Bildqualität ist die Signalstärke entscheidend:
- Zielwert: Streben Sie eine Signalstärke von 10dBmV an jedem Fernseher an. Werte über 15,5dBmV sollten vermieden werden.
- Verstärker: Verwenden Sie bei Bedarf RF-Verstärker, um Leitungsverluste durch lange Kabelwege oder Splitter auszugleichen.
- Dämpfung: Nutzen Sie den Attenuator-Regler auf der Rückseite des Modulators, um die Ausgangsleistung anzupassen und Übersteuerungen zu vermeiden.
- Komponenten: Verwenden Sie nur breitbandige Splitter und Verstärker (5MHz bis 1GHz).
Fehlerbehebung
Bei Problemen mit der Bildqualität:
- Schneebild: Prüfen Sie, ob Modulator und TV auf das gleiche Frequenzband (UHF oder Kabel) eingestellt sind.
- Schwarzes Bild: Überprüfen Sie die Kabelverbindungen und testen Sie den Modulator direkt an einem Fernseher, um die Fehlerquelle einzugrenzen.
- Geisterbilder: Terminieren Sie alle ungenutzten Koaxialanschlüsse mit 75-Ohm-Abschlusswiderständen.
- Wellenlinien: Dies deutet oft auf eine Übersteuerung oder Frequenzinterferenzen hin. Reduzieren Sie die Ausgangsleistung des Modulators.
Praktische Hilfe
Typische Probleme
Schneebild (keine Modulation)
Stellen Sie sicher, dass Modulator und TV auf das korrekte Frequenzband (UHF für Antenne, Kabel für Ultraband) eingestellt sind.
Schwarzes Bild
Prüfen Sie die Verbindungen zur Videoquelle. Testen Sie den Modulator direkt an einem TV, um defekte Komponenten im Netzwerk auszuschließen.
Geisterbilder
Terminieren Sie alle ungenutzten Koaxialanschlüsse mit 75-Ohm-Abschlusswiderständen.
Wellenlinien im Bild
Reduzieren Sie die Ausgangsleistung des Modulators mittels Attenuator-Regler oder prüfen Sie auf Übersteuerung.
Vor der Verwendung
- Stellen Sie sicher, dass alle Splitter und Verstärker breitbandig sind (5MHz bis 1GHz).
- Planen Sie ca. 5dB Signalverlust pro 100 Fuß (ca. 30m) RG6-Kabel ein.
- Lassen Sie 1 bis 2 Kanäle Abstand zwischen modulierten Kanälen und aktiven Sendern.
- Verwenden Sie gut abgeschirmte Koaxialkabel (RG6 Quad oder RG11).
- Stellen Sie sicher, dass die Stromversorgung vor dem Ändern der DIP-Schalter getrennt ist.
Technische Daten in der Praxis
- Video Level Adjustment
- Potentiometer zur Anpassung der Helligkeit und Kontrastbalance des Eingangssignals.
Abbildungen und Diagramme

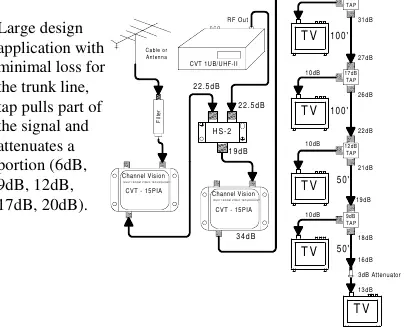

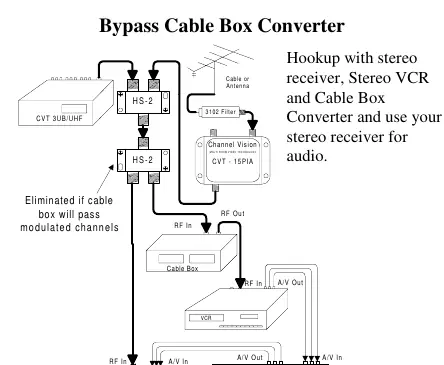

- Die Anleitung enthält verschiedene Schaltpläne für unterschiedliche Setups, wie z.B. Splitter/Home Run Design, Tap-Systeme für große Installationen und Bypass-Lösungen für Kabelboxen.
Modellkompatibilität
- Nicht für Endbenutzer ohne Fachkenntnisse; Installation durch zertifizierte Händler empfohlen.
- TV-Geräte müssen auf das korrekte Frequenzband (UHF/Kabel) eingestellt werden.
- Kompatibel mit NTSC-Signalen.
