Bedienungsanleitung für RGBlink TAO 1tiny v2 AV-Konverter

Detaillierte Anleitung für den RGBlink TAO 1tiny v2 AV-Konverter. Erfahren Sie, wie Sie das Gerät anschließen, NDI-Signale kodieren und dekodieren, Netzwerkeinstellungen vornehmen und Firmware-Updates durchführen.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der RGBlink TAO 1tiny v2 ist ein UVC-zu-HDMI-Konverter, der USB-Kamerasignale in HDMI oder NDI-Streams umwandelt und NDI-Signale in HDMI dekodieren kann. Er erfordert ein 5V/2A Netzteil. S. 2

Wichtigste Schritte

  • Zugriff auf die Weboberfläche S. 4, 5
  • Firmware-Update durchführen S. 13

Erste Inbetriebnahme

  • Stromversorgung anschließen S. 2, 3

Wartung und Reset

  • Firmware-Update S. 13

Technische Daten

Parameter Wert Hinweis Seiten
Stromversorgung 5V/2A Erforderliche Stromversorgung S. 2
Standard-IP 192.168.5.100 Werkseitige IP-Adresse S. 4

Wo es im PDF steht

  • Produktübersicht S. 2
  • Anschlussanleitungen S. 3
  • Netzwerkkonfiguration S. 4, 6
  • NDI-Funktionen S. 7, 8, 9
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Schnittstellen des TAO 1tiny v2 Seite 2 Anschlussdiagramm für USB-Kamera Seite 3 Netzwerk- und Passwort-Einstellungen Seite 6 NDI-Encoding-Einstellungen Seite 8 Erfolgreiches Firmware-Update Seite 13

Wichtige Informationen aus der Anleitung

Der RGBlink TAO 1tiny v2 ist ein UVC-zu-HDMI-Konverter mit NDI-Unterstützung. Wichtiger Sicherheitshinweis: Das Gerät benötigt eine Stromversorgung von mindestens 5V/2A. Die Verwendung eines USB-Ports an einem Computer zur Stromversorgung ist strengstens untersagt. Warten Sie nach dem Ausschalten mindestens 30 Sekunden, bevor Sie das Gerät wieder einschalten, um Erkennungsprobleme zu vermeiden.

Produktübersicht und Anschlüsse

Das Gerät verfügt über folgende Schnittstellen:

Schnittstellen des TAO 1tiny v2

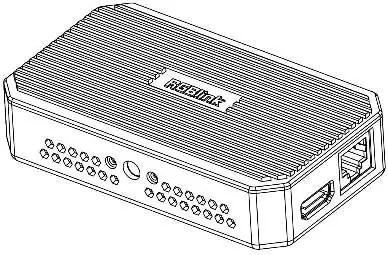

Schnittstellen des TAO 1tiny v2
  • 01 Type C Power Input: Stromanschluss.
  • 02 USB 2.0 Control Port: Für Firmware-Updates und Steuerung.
  • 03 USB Type C Input Port: Eingang für UVC-Kameras oder Mini-Switcher.
  • 04 HDMI 2.0 Output Port: Videoausgang zum Monitor.
  • 05 Gigabit Ethernet Port: Netzwerkanschluss für NDI-Streaming.

Inbetriebnahme und Anschluss

Anschluss einer USB-Kamera:

Anschlussdiagramm für USB-Kamera
Anschlussdiagramm für USB-Kamera
  1. Verbinden Sie den TAO 1tiny mit einem USB-C-Netzteil (5V/2A).
  2. Verbinden Sie die USB-Kamera mit dem USB-C-Eingang des TAO 1tiny.
  3. Verbinden Sie den HDMI-Ausgang mit einem Display.

Verwendung mit Mini-Switchern:

  1. Stromversorgung über USB-C-Kabel herstellen.
  2. Verbinden Sie den Switcher (z.B. mini-pro) mit dem USB-C-Eingang des TAO 1tiny mittels eines USB 3.0 auf USB-C-Kabels.
  3. HDMI-Ausgang mit einem Display verbinden.

Geräteverwaltung und Netzwerkkonfiguration

Die Verwaltung erfolgt über eine Weboberfläche. Die Standard-IP-Adresse ist 192.168.5.100. Standard-Benutzername und Passwort lauten jeweils admin.

Netzwerk- und Passwort-Einstellungen

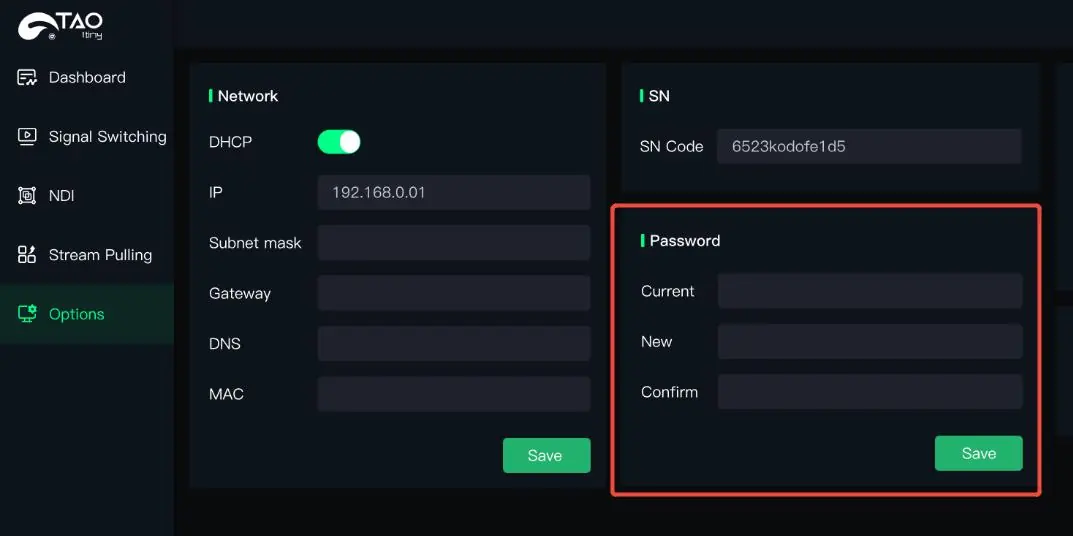

Netzwerk- und Passwort-Einstellungen

Netzwerkeinrichtung:

  • Stellen Sie sicher, dass sich Ihr Computer im selben Subnetz befindet (z.B. 192.168.5.x).
  • Nach dem ersten Login können Sie unter "Options" > "Network Port" DHCP aktivieren, damit das Gerät eine IP vom Router bezieht.

NDI-Funktionen

Der TAO 1tiny unterstützt NDI-Encoding (USB-Kamera zu NDI) und NDI-Decoding (NDI zu HDMI). Beachten Sie, dass Encoding und Decoding nicht gleichzeitig ausgeführt werden können.

NDI-Encoding-Einstellungen

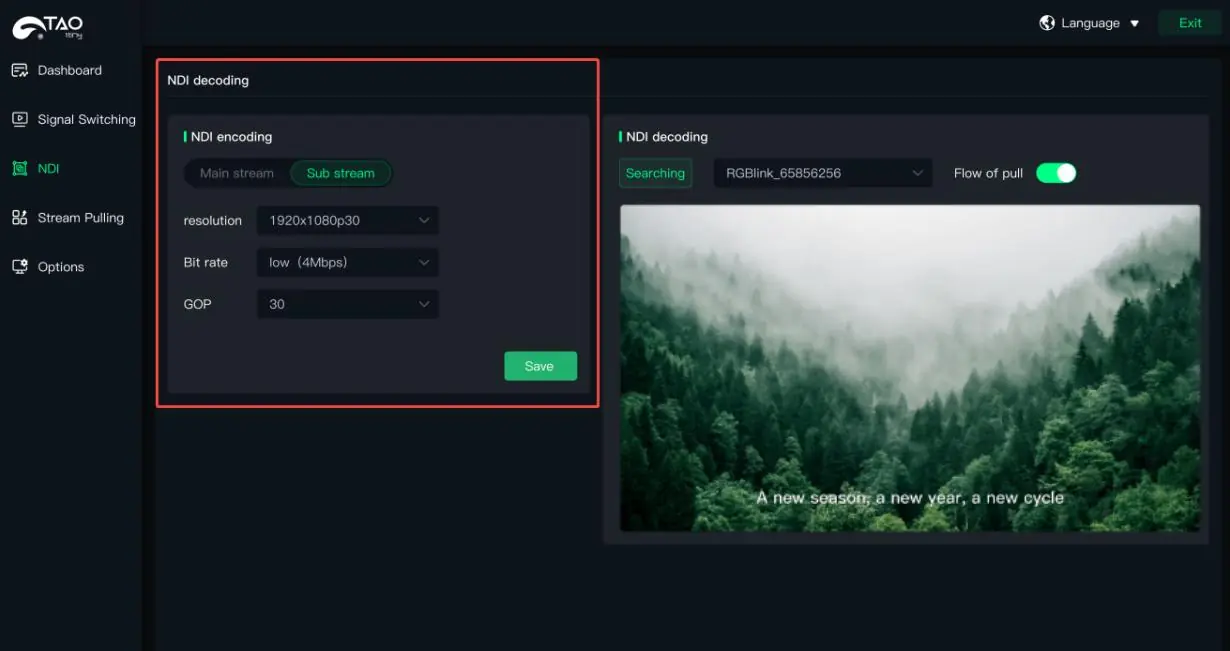

NDI-Encoding-Einstellungen

NDI-Encoding: Verbinden Sie die Kamera, konfigurieren Sie Auflösung, Bitrate und Format in der Weboberfläche und speichern Sie die Einstellungen. Nutzen Sie NDI-Tools (z.B. NewTek Studio Monitor), um den Stream zu empfangen.

Firmware-Update

Updates werden über einen USB-Stick durchgeführt:

Erfolgreiches Firmware-Update
Erfolgreiches Firmware-Update
  1. Laden Sie die Firmware von der RGBlink-Website herunter und kopieren Sie diese auf einen USB-Stick.
  2. Stecken Sie den USB-Stick in den USB 2.0-Port des TAO 1tiny.
  3. Das Gerät führt das Update automatisch durch und startet neu. Trennen Sie während des Vorgangs nicht die Stromversorgung.

Praktische Hilfe

Typische Probleme

Gerät wird nicht erkannt oder funktioniert nicht korrekt.

Warten Sie nach dem Ausschalten mindestens 30 Sekunden, bevor Sie das Gerät wieder einschalten.

Keine Stromversorgung / Gerät startet nicht.

Stellen Sie sicher, dass Sie ein Netzteil mit mindestens 5V/2A verwenden. Die Stromversorgung über einen Computer-USB-Port ist nicht zulässig.

Kein Zugriff auf die Weboberfläche.

Stellen Sie sicher, dass sich der Computer im selben IP-Subnetz wie das Gerät befindet (Standard-IP: 192.168.5.100).

Vor der Verwendung

  • Netzteil mit 5V/2A bereitstellen.
  • HDMI-Kabel für die Anzeige anschließen.
  • Ethernet-Kabel für NDI-Funktionen anschließen.
  • Computer für die Ersteinrichtung auf statische IP im Bereich 192.168.5.x konfigurieren.

Technische Daten in der Praxis

192.168.5.100
Werkseitige Standard-IP-Adresse für den Zugriff auf das Web-Management.

Modellkompatibilität

  • Kompatibel mit RGBlink mini, mini-pro, mini-edge, mini-mx, vue PTZ 2K.
  • Kompatibel mit Blackmagic Design ATEM mini.
  • Kompatibel mit DJI Osmo Action 5/4, POCKET 3.
  • Kompatibel mit Insta360 X3, Link UHD4KAI WEBCAM.
