Bedienungsanleitung für Casambi 0-10V Decken-PIR-Sensor
Erfahren Sie, wie Sie den Casambi 0-10V Decken-PIR-Sensor installieren und konfigurieren. Dieser Leitfaden enthält Anschlusspläne, Erfassungsbereiche und wichtige Sicherheitshinweise für den Betrieb.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument beschreibt die Installation und den Betrieb des Casambi 0-10V Decken-PIR-Sensors. Der Sensor kombiniert Anwesenheitserkennung, Tageslichtnutzung und DALI-Dimmung in einem Casambi-Mesh-Netzwerk. Vor der Installation muss die Stromzufuhr zwingend unterbrochen werden. Der Sensor ist für den Innenbereich konzipiert und darf keiner Feuchtigkeit ausgesetzt werden.
Produktbeschreibung
Der Sensor ermöglicht eine automatisierte Lichtsteuerung für Büros, Konferenzräume und öffentliche Bereiche. Er arbeitet mit 0-10V LED-Treibern zusammen und bietet eine vollständig verteilte Architektur, bei der jedes Gerät als Knoten im Mesh-Netzwerk fungiert.
Installation und Verkabelung
Die Installation sollte in einer Höhe von 2 bis 6 Metern erfolgen (maximal 6 Meter). Achten Sie bei der Verkabelung auf die korrekte Zuordnung:
- L (Eingang): Schwarz, 18 AWG
- N (Eingang): Weiß, 18 AWG
- L' (Ausgang): Rot, 18 AWG
- Dim+ (Ausgang): Violett, 22 AWG
- Dim- (Ausgang): Pink, 22 AWG
Die Abisolierlänge der Drähte beträgt 10 mm. Bei Verwendung des 0-10V BUS-Ausgangs (max. 20 mA) können mindestens 10 Treiber angeschlossen werden.
Erfassungsbereich
Der Erfassungsbereich hängt von der Montagehöhe und den Umgebungsbedingungen ab. Der Sensor bietet verschiedene Maskenoptionen für den Korridor- oder Halbkreisbetrieb, um den Erfassungsbereich gezielt anzupassen.
Sicherheitshinweise
- Nicht in der Nähe von Wärmequellen, Ventilatoren oder in belüfteten Deckenhohlräumen installieren.
- Direkte Sonneneinstrahlung und Lichtquellen, die direkt auf den Sensor gerichtet sind, vermeiden.
- Keine Hindernisse wie Möbel oder Pflanzen im Erfassungsbereich platzieren.
- Vor Isolationsprüfungen der Verkabelung den Sensor vom Stromkreis trennen.
Technische Daten
- Betriebsspannung: 100-277VAC 50/60Hz
- Relais-Belastbarkeit: Ohmsch max. 10A, Kapazitiv max. 8A, Induktiv max. 7A
- Schutzart: IP20
- Betriebstemperatur: -10°C bis +50°C
- Funkfrequenz: 2.4GHz ISM-Band
Herstellerinformationen
Casambi
Praktische Hilfe
Typische Probleme
Fehlalarme durch Bewegung
Stellen Sie sicher, dass sich keine großen, beweglichen Objekte (z.B. Pflanzen, Vorhänge) oder Wärmequellen (Heizungen, Ventilatoren) im Erfassungsbereich befinden.
Sensor reagiert nicht oder schaltet nicht ab
Prüfen Sie, ob Lichtquellen direkt auf den Sensor strahlen oder ob sich der Sensor in einem Bereich mit starkem Luftzug befindet.
Vor der Verwendung
- Stromversorgung vor der Installation unterbrechen.
- Montagehöhe zwischen 2m und 6m sicherstellen.
- Verkabelung gemäß Schaltplan (L, N, L', Dim+, Dim-) prüfen.
- Sicherstellen, dass keine Feuchtigkeit an das Gerät gelangt.
- Prüfen, ob die Last innerhalb der Relais-Spezifikationen (max. 10A ohmsch) liegt.
Technische Daten in der Praxis
- Relais-Typen
- Unterschiedliche Belastungsgrenzen für ohmsche (10A), kapazitive (8A) und induktive (7A) Lasten beachten.
Abbildungen und Diagramme
- Der Schaltplan zeigt den Anschluss von 0-10V Treibern an die Dim-Ausgänge (Violett/Pink) und die geschaltete Phase (Rot).

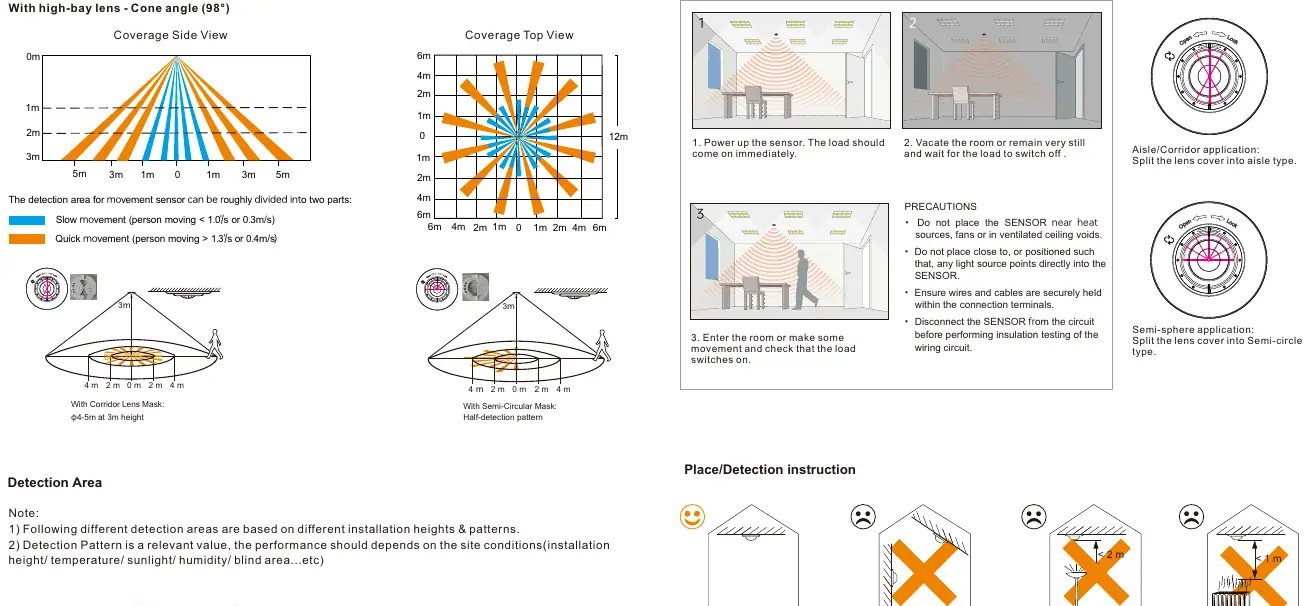

- Die Abbildungen der Erfassungsbereiche zeigen die Reichweite bei 3m (Low-bay) und 12m (High-bay) Montagehöhe.
Modellkompatibilität
- Kompatibel mit 0-10V LED-Treibern.
- Geeignet für Casambi-Mesh-Netzwerke.
- Nicht für den Außenbereich geeignet.
