Installationsanleitung für Bryant 146SAN Preferred Series Klimaanlage

Detaillierte Installationsanleitung für die Bryant 146SAN Preferred Series Klimaanlage. Erfahren Sie alles über Montage, elektrische Anschlüsse, Kältemittelleitungen, Inbetriebnahme und Wartung.

PDF-Quelle: English · Zusammenfassung: Deutsch

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Abbildungen anzeigen (6) Weniger anzeigen
Fig. 1 – Verlegung der Kältemittelleitungen durch Wände Seite 2 Fig. 2 – Montagepunkte und Abmessungen Seite 2 Fig. 3 – Vapor-Serviceventil Seite 3 Fig. 4 – Flüssigkeitsleitungs-Filtertrockner Seite 4 Fig. 8 – InteliSense-Steuerplatine Seite 6 Zusätzliches Montagefoto von Seite 8 Seite 8

Wichtige Informationen aus der Anleitung

Diese Anleitung richtet sich ausschließlich an qualifiziertes, EPA-zertifiziertes Fachpersonal. Die Installation muss gemäß den geltenden nationalen und lokalen Vorschriften (z. B. NEC, CSA) erfolgen. Das Gerät verwendet das Kältemittel R-454B. Unsachgemäße Installation kann zu Explosionen, Bränden oder Stromschlägen führen.

Installation

Das Gerät muss auf einem festen, ebenen Untergrund montiert werden. Bei Dachmontagen ist eine ebene Plattform über einer tragenden Wand erforderlich, um Vibrationen zu minimieren.

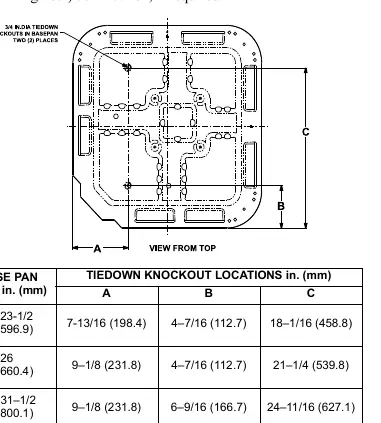

Fig. 2 – Montagepunkte und Abmessungen
Fig. 2 – Montagepunkte und Abmessungen
Zusätzliches Montagefoto von Seite 8
Zusätzliches Montagefoto von Seite 8
  • Abstände: Halten Sie 24 Zoll (610 mm) Abstand zur Wartungsseite und 48 Zoll (1219 mm) nach oben ein. Für den Luftstrom sind 6 Zoll (152 mm) auf einer Seite und 12 Zoll (305 mm) auf den verbleibenden Seiten erforderlich.
  • Befestigung: Verwenden Sie die vorgesehenen Ausstanzungen in der Bodenplatte für die Verankerung.

Kältemittelleitungen und Anschlüsse

Die Leitungen müssen so kurz wie möglich gehalten werden. Bei der Installation ist auf den Schutz vor physischen Schäden zu achten.

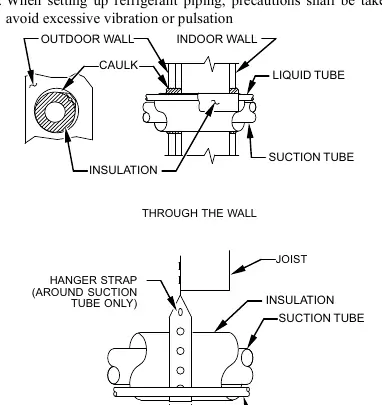

Fig. 1 – Verlegung der Kältemittelleitungen durch Wände
Fig. 1 – Verlegung der Kältemittelleitungen durch Wände
Fig. 3 – Vapor-Serviceventil
Fig. 3 – Vapor-Serviceventil
Fig. 4 – Flüssigkeitsleitungs-Filtertrockner
Fig. 4 – Flüssigkeitsleitungs-Filtertrockner
  • Evakuierung: Das System muss auf 500 Mikron evakuiert werden, um Feuchtigkeit und Verunreinigungen zu entfernen.
  • Löten: Verwenden Sie beim Löten ein hitzeabsorbierendes Mittel oder ein nasses Tuch, um die Serviceventile zu schützen. Entfernen Sie den Ventileinsatz vor dem Löten am Vapor-Serviceventil.
  • Filtertrockner: Die Installation des werkseitig gelieferten Flüssigkeitsleitungs-Filtertrockners ist zwingend erforderlich.

Elektrische Installation

Stellen Sie sicher, dass die Spannungsversorgung den Angaben auf dem Typenschild entspricht. Verwenden Sie ausschließlich Kupferleitungen zwischen Trennschalter und Gerät.

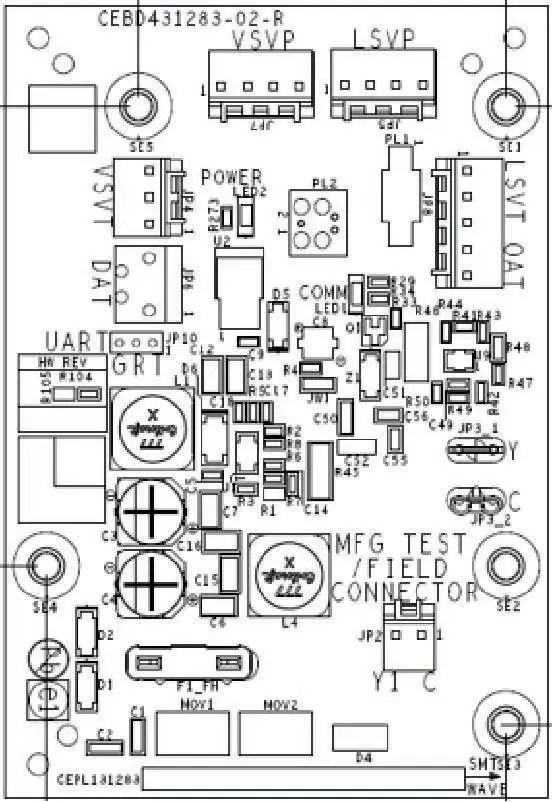

Fig. 8 – InteliSense-Steuerplatine
Fig. 8 – InteliSense-Steuerplatine
  • Steuerleitungen: Verwenden Sie 18 AWG farbcodierte, isolierte Leitungen. Bei Entfernungen über 100 Fuß (30 m) ist 16 AWG erforderlich.
  • Erdung: Das Gerät muss über eine unterbrechungsfreie Erdung verfügen.

Inbetriebnahme

Nach der Evakuierung werden die Serviceventile vollständig geöffnet. Die Inbetriebnahme erfolgt durch Einschalten der Stromversorgung und Einstellung des Thermostats.

  • Befüllung: Bei Einheiten mit TXV ist die Subcooling-Methode anzuwenden. Die korrekte Füllmenge hängt von der Leitungslänge ab (Anpassung von 0,6 oz/ft für 3/8-Zoll-Leitungen bei Abweichungen von 15 Fuß).
  • Prüfung: Führen Sie eine Druckprüfung mit Stickstoff (ca. 200 psi) durch. Der Druck darf über eine Stunde nicht abfallen.

Wartung

Regelmäßige Wartung ist für die Leistung und Langlebigkeit des Geräts entscheidend. Überprüfen Sie jährlich die mechanische Integrität der Leitungen und Anschlüsse.

Praktische Hilfe

Typische Probleme

Kältemittelleck

System mit Stickstoff auf 200 psi abdrücken; der Druck darf über 1 Stunde nicht abfallen.

Fehlerhafte Kühlleistung

Subcooling-Methode zur Überprüfung der Kältemittelfüllung verwenden (siehe Tabelle 3).

Vibrationsgeräusche

Rohre isolieren, Hängeschlaufen verwenden und Kontakt mit Gebäudestruktur vermeiden.

Vor der Verwendung

  • Qualifiziertes Personal für Installation sicherstellen.
  • Kältemitteltyp (R-454B) prüfen.
  • Abstände für Luftzirkulation und Wartung einhalten.
  • Elektrische Anschlüsse gemäß NEC-Codes prüfen.
  • System auf 500 Mikron evakuieren.
  • Filtertrockner in der Flüssigkeitsleitung installieren.
Mehr anzeigen Weniger anzeigen

Abbildungen und Diagramme

  • Fig. 1: Korrekte Verlegung der Kältemittelleitungen durch Wände.
  • Fig. 2: Montagepunkte und Abmessungen für die Bodenplatte.
  • Fig. 6: Anschlussplan für die Stromversorgung.
  • Fig. 8: InteliSense-Steuerplatine.

Modellkompatibilität

  • Nur für R-454B Innengeräte geeignet.
  • InteliSense-Technologie erfordert Ecobee for Bryant Smart-Thermostat.
