Installationsanleitung für Bryant 124ANS Klimaanlage

Detaillierte Installationsanleitung für die Bryant 124ANS Klimaanlage. Dieser Leitfaden enthält wichtige Sicherheitsanweisungen, Anforderungen an den Installationsort, elektrische Anschlüsse, Inbetriebnahme und Wartungshinweise.

PDF-Quelle: English · Zusammenfassung: Deutsch

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Abbildungen anzeigen (4) Weniger anzeigen

Seite 1

Seite 2

Seite 3

Seite 4

Wichtige Informationen aus der Anleitung

Diese Anleitung richtet sich an qualifiziertes Fachpersonal für die Installation und Wartung der Bryant 124ANS Klimaanlage. Unsachgemäße Installation kann zu schweren Verletzungen oder Sachschäden führen. Beachten Sie stets die lokalen Bauvorschriften und die geltenden elektrischen Normen (NEC oder CSA C22.1). Das System verwendet Puron (R-410A) Kältemittel, das höhere Drücke als R-22 erfordert; verwenden Sie keine R-22 Serviceausrüstung.

Installation

Stellen Sie sicher, dass der Installationsort ausreichend Platz für Luftzirkulation, Verkabelung und Wartung bietet. Die Einheit muss auf einem festen, ebenen Untergrund (Betonplatte) oder einem erhöhten Rahmen (mindestens 6 Zoll über dem Dach) montiert werden.

Abstandsanforderungen

Einzelgerät: Halten Sie die spezifischen Abstände für die Spulenseite, Lüfterseite und Kompressorseite ein, um eine ordnungsgemäße Wartung und Luftzirkulation zu gewährleisten.
Mehrere Geräte: Achten Sie darauf, dass die Abluft eines Geräts nicht in den Einlass eines anderen Geräts gelangt.

Kältemittelleitungen

Verwenden Sie nur Kältemittelrohre in Kältemittelqualität. Vermeiden Sie unnötige Biegungen und schützen Sie die Isolierung. Bei der Installation eines Filtertrockners:

Löten Sie das 5-Zoll-Flüssigkeitsrohr an die Innenspule.
Wickeln Sie den Filtertrockner mit einem feuchten Tuch ein.
Löten Sie den Filtertrockner an das Rohr.
Verbinden Sie das Kältemittelrohr mit dem Filtertrockner.

Elektrische Anschlüsse

Die Einheit muss gemäß den Schaltplänen und lokalen Vorschriften geerdet werden. Verwenden Sie Kupferdraht für die Feldstromverbindung. Die Steuerspannung beträgt 24V (mindestens 40VA). Stellen Sie sicher, dass ein zugänglicher, abschließbarer Trennschalter in Sichtweite der Einheit installiert ist.

Inbetriebnahme

Vor dem Start:

Überprüfen Sie alle internen Verkabelungen auf festen Sitz.
Stellen Sie sicher, dass die Stromversorgung mit dem Typenschild übereinstimmt.
Öffnen Sie alle Serviceventile.
Evakuieren und dehydrieren Sie die Feldleitungen und die Spule.

Wartung

Reinigen Sie die Spulen jährlich oder bei Bedarf, um Schmutzansammlungen zu vermeiden, die den Luftstrom einschränken könnten. Verwenden Sie einen Gartenschlauch, um die Spulen von außen zu spülen. Der Kompressor enthält eine werkseitige Ölfüllung; ersetzen Sie das Öl nur bei Verlust durch Mobile 3MA-POE Öl.

Praktische Hilfe

Typische Probleme

Kältemittelmigration

Bei längerer Abschaltung und nicht beheiztem Kurbelgehäuse müssen die Kompressor-Serviceventile geschlossen werden.

Überhitzung oder Druckprobleme

Stellen Sie sicher, dass die Kältemittelfüllung korrekt ist. Vermeiden Sie Überfüllung, da dies zu Kompressorfluten führen kann.

Eingeschränkter Luftstrom

Reinigen Sie die Spulen regelmäßig von Schmutz und Ablagerungen, die sich zwischen den Lamellen ansammeln können.

Vor der Verwendung

Sicherstellen, dass alle internen Verkabelungen fest sitzen.
Überprüfen, ob die Stromversorgung mit dem Typenschild übereinstimmt.
Alle Serviceventile müssen vollständig geöffnet sein.
Kurbelgehäuseheizung (falls vorhanden) muss fest am Kompressor sitzen.
System evakuieren und dehydrieren.

Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

Betriebstemperatur: Kühlmodus: 55°F (13°C) bis 125°F (52°C).
Steuerspannung: 24V (mindestens 40VA).

Abbildungen und Diagramme

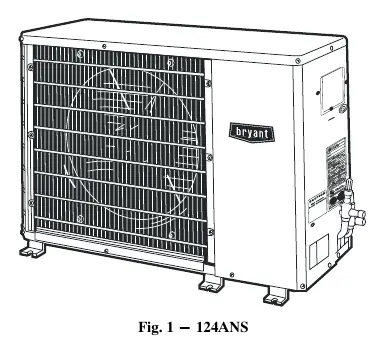

Fig. 1: Übersicht der 124ANS Einheit.
Fig. 2: Heben der Einheit mit Schlingen und Spreizstangen.
Fig. 3: Komponenten des Filtertrockners.
Fig. 4: Netzstromanschlüsse.
Fig. 5: Typische Steuerstromkreisanschlüsse.

Modellkompatibilität

Nur für Puron (R-410A) Systeme geeignet.
Nicht mit R-22 Serviceausrüstung verwenden.
Erfordert werkseitig zugelassene Filtertrockner.
