Produktdaten und Installationsleitfaden für Bryant 134SAN Legacy Line Klimaanlage
Detaillierte Produktdaten, technische Spezifikationen, Installationshinweise und Zubehörübersicht für die Bryant 134SAN Legacy Line Single-Stage Klimaanlage.
PDF-Quelle: English · Zusammenfassung: Deutsch
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält technische Daten und Installationsrichtlinien für die Bryant 134SAN Legacy Line Single-Stage Klimaanlage. Es dient als Referenz für Fachpersonal bei der Planung, Installation und Wartung des Systems. Beachten Sie, dass für bestimmte Anwendungen (z. B. lange Leitungswege, Betrieb bei niedrigen Außentemperaturen) spezifisches Zubehör erforderlich ist.
Produktbeschreibung
Die 134SAN ist eine luftgekühlte Split-System-Klimaanlage, die mit dem Kältemittel Puron Advance (R-454B) betrieben wird. Sie zeichnet sich durch hohe Effizienz, einen Scroll-Kompressor und das Duraguard-Schutzpaket aus. Das System ist für die Boden- oder Dachmontage geeignet.
Modellidentifikation
Die Modellnummer (z. B. 134SAN01800N) gibt Aufschluss über die Produktfamilie, das Kältemittel, die SEER2-Klasse, die Spannung, die Kühlkapazität und die Region. Die Kapazitäten reichen von 1,5 bis 5 Tonnen (18.000 bis 60.000 BTUH).
Installation und Abstände
Für eine ordnungsgemäße Funktion ist eine ausreichende Belüftung zwingend erforderlich. Die Anleitung enthält detaillierte Diagramme für Mindestabstände zu Wänden und anderen Hindernissen. Bei der Installation mehrerer Einheiten in einem Bereich muss sichergestellt werden, dass keine Rezirkulation der Abluft stattfindet.
Kältemittelleitungen und Befüllung
Die maximale Leitungslänge hängt vom Durchmesser der Flüssigkeitsleitung und dem vertikalen Abstand zwischen Innen- und Außengerät ab. Bei einer Gesamtlänge von über 80 ft (24,4 m) oder einem vertikalen Abstand von über 35 ft (10,7 m) gelten spezielle Anforderungen für "Long Line"-Anwendungen. Die Kältemittelbefüllung muss gemäß der bereitgestellten Formel und den Tabellen angepasst werden.
Zubehör und Anwendung
Je nach Einsatzort und Anwendung sind verschiedene Zubehörteile erforderlich:
- Start-Assist-Kit: Erforderlich für einphasige Scroll-Kompressoren bei langen Leitungen oder niedrigen Umgebungstemperaturen.
- Kurbelgehäuseheizung: Erforderlich für Anwendungen mit niedrigen Umgebungstemperaturen und langen Leitungen.
- Low-Ambient-Kit: Erforderlich für den Kühlbetrieb bei Außentemperaturen unter 55°F (12,8°C).
- Schalldämmhaube: Empfohlen bei Installation in der Nähe von Schlafzimmern oder ruhigen Bereichen.
Technische Daten
Das Dokument enthält umfangreiche Tabellen zu:
- Elektrischen Daten (Spannung, MCA, Sicherungsgrößen).
- Detaillierten Kühlkapazitäten in Abhängigkeit von Luftmenge (CFM), Temperatur und Feuchtigkeit.
- Schallleistungspegeln (dBA) mit und ohne Schalldämmhaube.
- Kondensator-Leistungsdaten.
Praktische Hilfe
Typische Probleme
Kältemittelleitung zu lang
Bei Leitungen über 80 ft (24,4 m) oder vertikalen Abständen über 35 ft (10,7 m) sind zusätzliche Zubehörteile und Systemmodifikationen gemäß der 'Residential Piping and Long Line Guideline' erforderlich.
Betrieb bei niedrigen Außentemperaturen
Für den Kühlbetrieb bei Außentemperaturen unter 55°F (12,8°C) ist ein Low-Ambient-Kit (Druckschalter oder MotorMaster-Controller) zwingend erforderlich.
Startschwierigkeiten des Kompressors
Bei einphasigen Scroll-Kompressoren in bestimmten Anwendungen (Long Line, Low Ambient) ist ein Start-Assist-Kit (Kondensator und Relais) erforderlich.
Vor der Verwendung
- Stellen Sie sicher, dass das Gerät waagerecht aufgestellt ist.
- Prüfen Sie die elektrischen Anforderungen (Spannung/Phase) gemäß Typenschild.
- Installieren Sie den werkseitig mitgelieferten Filtertrockner.
- Stellen Sie sicher, dass die Abstände zu Wänden gemäß den Installationsbeispielen eingehalten werden.
- Verwenden Sie nur Kupferdraht für den elektrischen Anschluss.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Puron Advance (R-454B)
- Das verwendete Kältemittel mit niedrigem Treibhauspotenzial.
- MCA (Minimum Circuit Amps)
- Mindeststromstärke für die Absicherung des Stromkreises.
- LRA (Locked Rotor Amps)
- Anlaufstrom des Kompressors.
Abbildungen und Diagramme

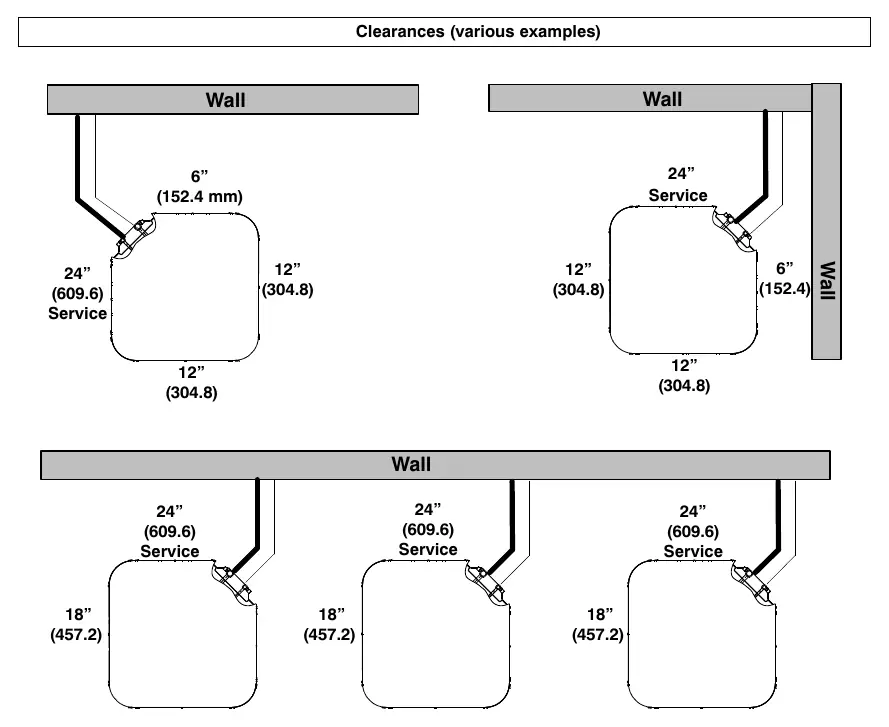

- Abstandsdiagramme zeigen die erforderlichen Freiräume um das Gerät, um eine ausreichende Belüftung zu gewährleisten.

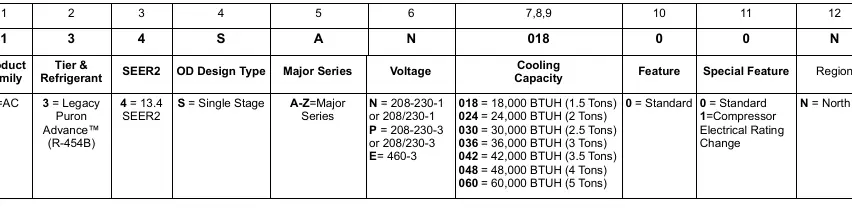

- Die Modellnummern-Tabelle hilft bei der Identifizierung der spezifischen Konfiguration (Spannung, Kapazität, Serie).
Modellkompatibilität
- Das System ist für die Verwendung mit Puron Advance (R-454B) Kältemittel ausgelegt.
- Zubehör wie Sound Blankets oder Start-Kits sind je nach Installationsumgebung (z.B. Küstennähe, lange Leitungen) erforderlich.
