Installationsanleitung für Bryant 114S, 115S Legacy™ Line Klimaanlage

Detaillierte Installationsanleitung für die Bryant 114S und 115S Legacy™ Line Klimaanlagen. Erfahren Sie alles über die fachgerechte Montage, Kältemittelleitungen, elektrische Anschlüsse, Inbetriebnahme und das korrekte Befüllen der Anlage.

PDF-Quelle: English · Zusammenfassung: Deutsch

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Diese Installationsanleitung richtet sich an qualifiziertes Fachpersonal. Die Installation muss gemäß den geltenden nationalen und lokalen Vorschriften (z. B. NEC NFPA 70 oder CSA 22.1) erfolgen. Das Gerät ist für eine Aufstellung bis zu 3000 Metern über dem Meeresspiegel ausgelegt. Vor Beginn der Arbeiten müssen alle Sicherheitswarnungen gelesen werden, insbesondere in Bezug auf elektrische Gefahren und Explosionsschutz.

Installation und Montage

Das Gerät muss auf einer soliden, ebenen Fläche montiert werden. Bei Dachmontagen ist eine isolierte Plattform erforderlich, um Vibrationsübertragungen zu minimieren. Achten Sie auf ausreichende Abstände für Luftstrom und Wartung (mindestens 610 mm an der Wartungsseite, 152 mm an einer Seite und 305 mm an den übrigen Seiten).

Fig. 1: Installation der Kältemittelleitungen
Fig. 1: Installation der Kältemittelleitungen

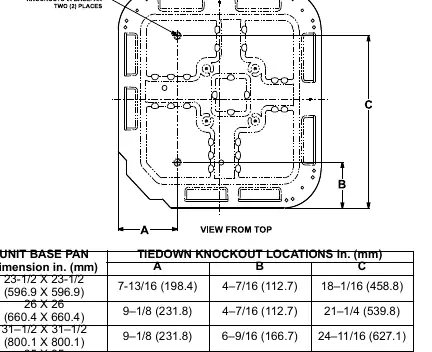

Fig. 2: Positionen der Befestigungslöcher
Fig. 2: Positionen der Befestigungslöcher
Fig. 3: Installation des Filtertrockners
Fig. 3: Installation des Filtertrockners
  • Kältemittelleitungen: Verwenden Sie Kältemittelleitungen mit korrektem Durchmesser. Vermeiden Sie direkte Kontakte mit Wasserleitungen oder Gebäudestrukturen.
  • Filtertrockner: Die Installation des werkseitig gelieferten Flüssigkeitsleitungs-Filtertrockners ist zwingend erforderlich.
  • Befestigung: Nutzen Sie die vorgesehenen Ausstanzungen (Knockouts) im Bodenblech für die Befestigung.

Elektrische Anschlüsse

Stellen Sie sicher, dass die Feldverkabelung den lokalen und nationalen Sicherheitsvorschriften entspricht. Verwenden Sie ausschließlich Kupferdraht zwischen Trennschalter und Gerät.

  • Stromversorgung: Schließen Sie die Stromversorgung gemäß Schaltplan an das Schütz an.
  • Steuerleitungen: Verwenden Sie 24V-Steuerleitungen (mindestens 18 AWG).
  • 3-Phasen-Monitor: Bei 3-Phasen-Modellen ist ein Monitor installiert. Eine blinkende LED zeigt eine vertauschte Phase an; in diesem Fall müssen zwei Zuleitungen am Schütz getauscht werden.

Inbetriebnahme und Kältemittelfüllung

Das System muss vor der Inbetriebnahme evakuiert werden (Deep Vacuum Method auf 500 Mikron). Die Füllmethode hängt vom verwendeten Expansionsorgan ab:

  • TXV (Thermostatisches Expansionsventil): Füllung nach der Unterkühlungsmethode (Subcooling).
  • Kolben (Piston): Füllung nach der Überhitzungsmethode (Superheat).

Die korrekten Werte für Unterkühlung und Überhitzung finden Sie in den Tabellen 2, 3 und 4 der Anleitung. Das Gerät ist werkseitig für 4,57 m (15 ft) Leitungslänge vorgefüllt (Ausnahmen siehe Anleitung).

Wartung und Instandhaltung

Für eine dauerhaft hohe Leistung ist eine regelmäßige Wartung erforderlich. Überprüfen Sie jährlich die Kältemittelleitungen auf mechanische Schäden. Bei Reparaturen am Kältemittelkreislauf muss das Kältemittel fachgerecht abgesaugt und der Kreislauf mit Stickstoff gespült werden.

Praktische Hilfe

Typische Probleme

LED am 3-Phasen-Monitor blinkt

Dies deutet auf eine vertauschte Phase hin. Trennen Sie die Stromzufuhr und tauschen Sie zwei der Feldanschlussleitungen am Schütz.

System evakuiert nicht auf 500 Mikron

Prüfen Sie das System auf Lecks. Stellen Sie sicher, dass die Vakuumpumpe leistungsfähig genug ist und keine Feuchtigkeit im System verbleibt.

Kältemittelfüllung unklar

Verwenden Sie bei TXV-Systemen die Unterkühlungsmethode (Subcooling) und bei Kolbensystemen die Überhitzungsmethode (Superheat) gemäß den Tabellen in der Anleitung.

Vor der Verwendung

  • Gerät auf einer soliden, ebenen Fläche montiert.
  • Kältemittelleitungen auf korrekte Durchmesser und Isolierung geprüft.
  • Filtertrockner in der Flüssigkeitsleitung installiert.
  • System auf 500 Mikron evakuiert.
  • Elektrische Anschlüsse gemäß Schaltplan und NEC-Vorgaben geprüft.
  • 3-Phasen-Monitor (falls vorhanden) auf korrekte Phasenlage geprüft.
Mehr anzeigen Weniger anzeigen

Abbildungen und Diagramme

  • Fig. 1: Korrekte Verlegung der Kältemittelleitungen durch die Wand.
  • Fig. 2: Positionen der Befestigungslöcher (Knockouts) im Bodenblech.
  • Fig. 5: Installation des internen Kolbens (Piston) im Innengerät.
  • Fig. 8: Statusanzeige des 3-Phasen-Monitors.

Modellkompatibilität

  • Nur für EPA-qualifiziertes Personal.
  • Nicht für den Einsatz in Umgebungen über 3000 m Höhe geeignet.
  • Nur für den Betrieb mit Puron® (R-410A) Kältemittel.
