Installationsanleitung für Bryant 105A, 106A, 113A, 114C, 116B Klimaanlagen
Detaillierte Installationsanleitung für Bryant Legacy Line Klimaanlagen. Erfahren Sie alles über Montage, Rohrleitungsanschlüsse, Kältemittelbefüllung, elektrische Verkabelung und Inbetriebnahme.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung enthält Installations-, Verrohrungs-, Elektroanschluss- und Inbetriebnahmehinweise für Bryant Legacy Line Klimaanlagen (105A, 106A, 113A, 114C, 116B). S. 1
Wichtigste Schritte

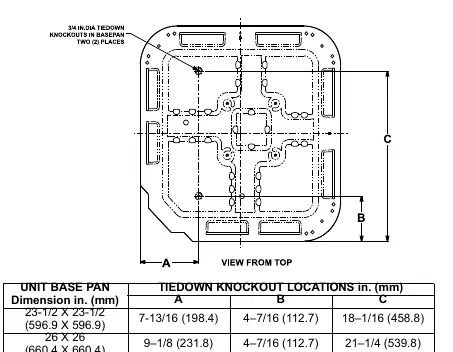

- Gerät auf einem ebenen Fundament installieren S. 2
- Kältemittelleitungen anschließen S. 3
- System evakuieren S. 3, 4
- Elektrische Anschlüsse herstellen S. 6
- Kältemittelfüllung prüfen S. 7
Erste Inbetriebnahme
- Serviceventile vollständig öffnen S. 7
- Raumthermostat auf gewünschte Temperatur einstellen S. 7
- Thermostat auf COOL und Lüfter auf ON oder AUTO stellen S. 7
- Gerät 15 Minuten laufen lassen und Kältemittelfüllung prüfen S. 7
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
LED am 3-Phasen-Monitor blinkt (umgekehrte Phase)
Strom trennen und 2 Feldverdrahtungsleitungen am Schütz vertauschen
S. 7Fehlercodes
| Code | Bedeutung | Maßnahme | Seiten |
|---|---|---|---|
| LED BLINKT | Umgekehrte Phase | Strom trennen und 2 Feldverdrahtungsleitungen am Schütz vertauschen | S. 7 |
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Kältemittel | Puron (R-410A) | Verwendetes Kältemittel | S. 1, 5 |
| Betriebsumgebung (Kühlen) | 55°F bis 125°F (nicht 13 SEER) / 115°F (13 SEER) | Minimale/Maximale Außentemperatur | S. 2 |
| Maximale Flüssigkeitsleitungsgröße | 3/8 Zoll (9,5 mm) AD | Maximaler Durchmesser für Wohnanwendungen | S. 2 |
Wo es im PDF steht
- Sicherheitshinweise S. 1
- Installation S. 2, 3
- Kältemittelanschlüsse S. 3
- Elektrische Anschlüsse S. 6
- Inbetriebnahme S. 7
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung richtet sich an qualifizierte Installateure. Unsachgemäße Installation kann zu Explosionen, Bränden oder Stromschlägen führen. Vor Beginn der Arbeiten muss das gesamte Handbuch gelesen werden. Das Gerät ist für den Betrieb mit Puron (R-410A) Kältemittel ausgelegt.
Installation
Das Gerät muss auf einem soliden, ebenen Untergrund montiert werden. Achten Sie auf ausreichende Abstände für Luftzirkulation und Wartung:
- Wartungsbereich: 24 Zoll (609,6 mm) am Wartungsende.
- Über dem Gerät: 48 Zoll (1219,2 mm).
- Seitlicher Abstand: 6 Zoll (152,4 mm) auf einer Seite, 12 Zoll (304,8 mm) auf den verbleibenden Seiten.
- Abstand zwischen Geräten: 24 Zoll (609,6 mm) oder 18 Zoll (457,2 mm) bei bestimmten Modellen mit Drahtgitter-Spulenschutz.
Rohrleitungsanschlüsse
Verwenden Sie Kältemittelleitungen mit korrektem Durchmesser. Die Installation eines werksseitig gelieferten Flüssigkeitsleitungs-Filtertrockners ist zwingend erforderlich. Beim Löten der Anschlüsse müssen die Ventile mit einem nassen Tuch geschützt werden, um Hitzeschäden zu vermeiden. Nach der Installation muss das System auf 500 Mikron evakuiert werden, um Feuchtigkeit und Verunreinigungen zu entfernen.
Kältemittelbefüllung
Die Befüllungsmethode hängt von der Ausstattung des Innengeräts ab:
- Geräte mit TXV (Thermostatisches Expansionsventil): Befüllung nach der Unterkühlungsmethode (Subcooling).
- Geräte mit Kolben (Piston): Befüllung nach der Überhitzungsmethode (Superheat).
Betreiben Sie das Gerät mindestens 15 Minuten, bevor Sie die Füllung prüfen. Nutzen Sie die Tabellen im Handbuch für die korrekten Sollwerte basierend auf Außentemperatur und Innentemperatur.
Elektrische Anschlüsse
Stellen Sie sicher, dass die Verkabelung den lokalen und nationalen Vorschriften entspricht. Verwenden Sie nur Kupferdraht zwischen Trennschalter und Gerät. Bei 3-Phasen-Geräten ist ein Phasenmonitor installiert; eine blinkende LED zeigt eine falsche Phasenfolge an, die durch Vertauschen von zwei Zuleitungen am Schütz korrigiert werden muss.
Inbetriebnahme
Nach der Evakuierung die Serviceventile vollständig öffnen. Stellen Sie den Thermostat auf Kühlen und prüfen Sie den Systembetrieb. Bei Geräten mit Kurbelgehäuseheizung muss diese mindestens 24 Stunden vor dem Start mit Strom versorgt werden.
Wartung
Regelmäßige Wartung ist für die Langlebigkeit und Effizienz des Systems entscheidend. Die Häufigkeit kann je nach Standort (z. B. Küstennähe) variieren.
Praktische Hilfe
Typische Probleme
LED am 3-Phasen-Monitor blinkt
Phasenproblem erkannt. Strom abschalten und 2 Phasen am Schütz vertauschen.
Kältemittel-Lecktest
Niemals Luft oder sauerstoffhaltige Gase verwenden, da dies zu einer Explosion führen kann.
Unzureichende Kühlleistung
Kältemittelfüllung prüfen (Subcooling oder Superheat Methode) und sicherstellen, dass das System auf 500 Mikron evakuiert wurde.
Vor der Verwendung
- Sicherstellen, dass das Gerät waagerecht montiert ist.
- Abstände für Luftzirkulation und Wartung einhalten.
- Kältemittelleitungen auf korrekte Durchmesser prüfen.
- Filtertrockner in der Flüssigkeitsleitung installieren.
- System auf 500 Mikron evakuiert.
- Elektrische Anschlüsse gemäß Schaltplan prüfen.
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme
- Fig. 1: Rohrleitungsinstallation durch die Wand.
- Fig. 6: Anschluss der Stromversorgung am Schütz.
- Fig. 7: 3-Phasen-Monitor LED-Status.
Modellkompatibilität
- Nur für den Einsatz mit Puron (R-410A) Kältemittel.
- Nicht für den Betrieb mit Kapillarrohren geeignet.
