Bedienungsanleitung für Utilitech L-1023-0009 LED-Lichtstreifen

Schnellstartanleitung und Bedienungshilfe für den Utilitech 16-FT LED-Lichtstreifen (Modell L-1023-0009). Erfahren Sie, wie Sie den Lichtstreifen installieren, kürzen, die Fernbedienung verwenden und Fehler beheben.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der Utilitech LED-Lichtstreifen wird durch Aufkleben und optionales Sichern mit Clips installiert. Die Steuerung erfolgt über die mitgelieferte Fernbedienung für Farben und Modi. Bei Problemen prüfen Sie die Stromversorgung und die Batterie der Fernbedienung. S. 1, 2

Wichtigste Schritte

  • Installation mit Clips S. 2
  • Kürzen des Streifens S. 2

Erste Inbetriebnahme

  • Batterie aktivieren S. 1

Probleme und Lösungen

Lichtstreifen leuchtet nicht

Netzadapter in 120V Steckdose prüfen.

S. 1
Fernbedienung reagiert nicht

Batterie prüfen und Sichtkontakt zum Controller sicherstellen.

S. 1

Technische Daten

Parameter Wert Hinweis Seiten
Länge 16 FT (4.87 M) Gesamtlänge des Lichtstreifens. S. 1
Batterie 3V Spannung der Fernbedienungsbatterie. S. 1

Wo es im PDF steht

  • Sicherheit und Fehlerbehebung S. 1
  • Installation und Bedienung S. 2
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Lieferumfang des LED-Lichtstreifens Seite 2 Installationsschritte 1-6 Seite 2 Tastenbelegung der Fernbedienung Seite 2

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Installations- und Bedienungsanweisungen für den Utilitech 16-FT LED-Lichtstreifen (Modell L-1023-0009). Der Lichtstreifen ist für den Innenbereich konzipiert. Bitte beachten Sie die Sicherheitshinweise bezüglich der Knopfzellenbatterie der Fernbedienung, da diese bei Verschlucken lebensgefährlich sein kann.

Lieferumfang

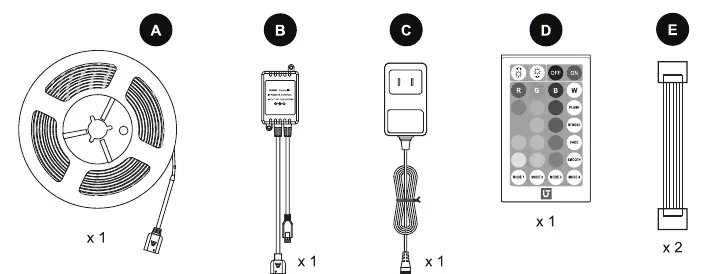

Lieferumfang des LED-Lichtstreifens
Lieferumfang des LED-Lichtstreifens
  • LED-Lichtstreifen (16 Fuß / ca. 4,87 m)
  • Controller
  • Netzadapter
  • Fernbedienung
  • Verbindungskabel (2 Stück)
  • Montageclips (8 Stück)
  • Schrauben (8 Stück)

Installation

Stellen Sie sicher, dass die Oberfläche sauber ist, bevor Sie den Lichtstreifen anbringen. Der Streifen verfügt über ein permanentes Klebeband. Für eine dauerhafte Installation wird die Verwendung der mitgelieferten Montageclips (AA) empfohlen.

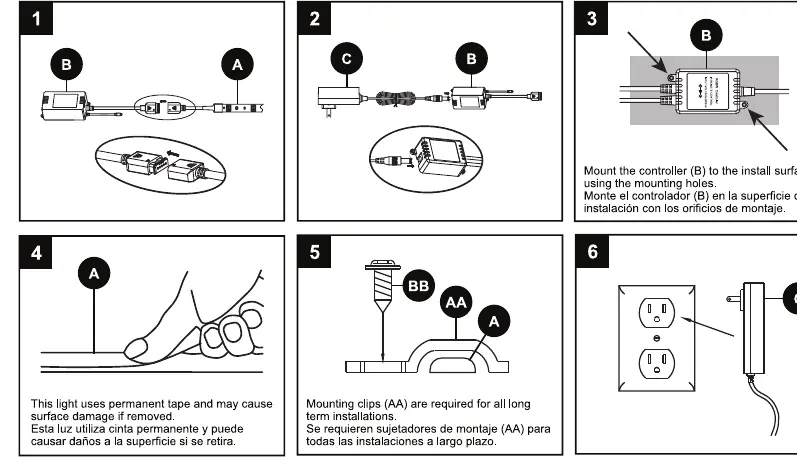

Installationsschritte 1-6
Installationsschritte 1-6
  1. Reinigen Sie die Montagefläche.
  2. Verbinden Sie den Controller (B) mit dem Lichtstreifen (A).
  3. Befestigen Sie den Controller an der Oberfläche.
  4. Entfernen Sie die Schutzfolie vom Klebeband des Lichtstreifens und drücken Sie ihn fest.
  5. Verwenden Sie die Montageclips (AA) und Schrauben (BB) für eine sichere Befestigung.
  6. Schließen Sie den Netzadapter (C) an.

Kürzen und Verbinden

Der Lichtstreifen kann an den markierten Stellen mit einer Schere gekürzt werden. Schneiden Sie nur an den dafür vorgesehenen Kupferpads. Verwenden Sie die mitgelieferten Verbindungskabel, um getrennte Abschnitte wieder zu verbinden.

Bedienung der Fernbedienung

Die Fernbedienung steuert Farbe, Helligkeit und Lichtmodi:

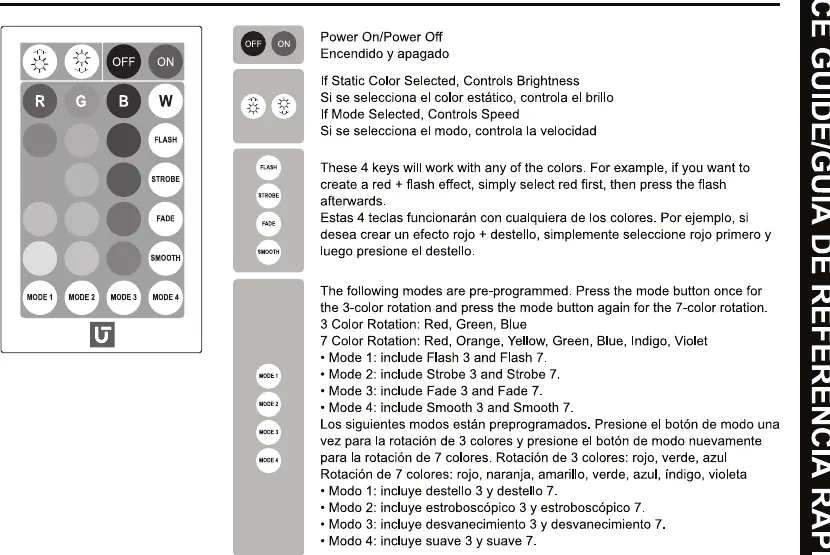

Tastenbelegung der Fernbedienung
Tastenbelegung der Fernbedienung
  • Statische Farben: Wählen Sie eine Farbe für konstante Beleuchtung.
  • Modi: Es gibt vorprogrammierte Modi (Flash, Strobe, Fade, Smooth) sowie 4 spezifische Lichtmodi mit Farbwechseln.
  • Helligkeit: Kann bei statischen Farben angepasst werden.

Sicherheitshinweise

  • Batteriewarnung: Enthält eine Knopfzellenbatterie. Außerhalb der Reichweite von Kindern aufbewahren. Bei Verschlucken sofort einen Arzt aufsuchen.
  • Nicht direkt in die LED-Lichtquelle schauen.
  • Nicht in der Nähe von brennbaren Materialien oder Flüssigkeiten verwenden.
  • Nur für den Innenbereich geeignet.

Fehlerbehebung

  • Lichtstreifen leuchtet nicht: Prüfen Sie, ob der Netzadapter fest in einer 120V-Steckdose steckt.
  • Fernbedienung reagiert nicht: Prüfen Sie, ob die Batterie korrekt eingelegt ist und ob der Isolierstreifen entfernt wurde. Stellen Sie sicher, dass der Controller Sichtkontakt zur Fernbedienung hat (maximale Reichweite ca. 6 m).

Praktische Hilfe

Typische Probleme

Lichtstreifen leuchtet nicht

Überprüfen Sie, ob der Netzadapter fest in einer 120V-Steckdose eingesteckt ist.

Fernbedienung reagiert nicht

Entfernen Sie den Isolierstreifen der Batterie, prüfen Sie die korrekte Einlage der Batterie und stellen Sie sicher, dass der Controller Sichtkontakt hat (max. 6 m).

Vor der Verwendung

  • Überprüfen Sie den Lieferumfang auf Vollständigkeit.
  • Reinigen Sie die Montagefläche gründlich.
  • Entfernen Sie den Isolierstreifen aus dem Batteriefach der Fernbedienung.
  • Planen Sie die Schnittstellen, falls der Streifen gekürzt werden muss.

Technische Daten in der Praxis

Einsatzbereich
Nur für den Innenbereich geeignet.

Abbildungen und Diagramme

  • Die Installationsübersicht zeigt die Verwendung der Montageclips für eine dauerhafte Befestigung.
  • Das Diagramm zum Kürzen zeigt die korrekten Schnittpunkte an den Kupferpads.

Modellkompatibilität

  • Der Lichtstreifen ist in zwei Abschnitte unterteilbar.
  • Verwenden Sie nur die mitgelieferten Verbindungskabel.
