Bedienungsanleitung für Utilitech 16-FT Premium Continuous COB LED-Streifen
Erfahren Sie, wie Sie den Utilitech 16-FT Premium Continuous COB LED-Streifen (LR0037-L180K9027) installieren, zuschneiden und bedienen. Inklusive Fehlerbehebung und Sicherheitshinweisen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Utilitech 16-FT Premium Continuous COB LED-Streifen ist ein modulares Beleuchtungssystem, das zugeschnitten und über eine Fernbedienung gesteuert werden kann. Es können bis zu zwei Einheiten miteinander verbunden werden. S. 2
Wichtigste Schritte
- Zuschneiden des LED-Streifens S. 2
- Verbinden von Einheiten S. 2
Erste Inbetriebnahme
- Vorbereitung und Messung S. 2
Probleme und Lösungen
Licht funktioniert nicht
Sicherung prüfen oder Schalter am Dimmer betätigen.
S. 1Wartung und Reset
- Reinigung S. 1
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Batterietyp | CR2025 | Kompatibler Batterietyp für die Fernbedienung | S. 2 |
Wo es im PDF steht
- Sicherheit, Fehlerbehebung, Wartung S. 1
- Installation und Fernbedienung S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation und Bedienung des Utilitech 16-FT Premium Continuous COB LED-Streifens. Das System ist modular aufgebaut und ermöglicht das Zuschneiden sowie das Verbinden von bis zu zwei Einheiten. Bitte lesen Sie vor der Installation alle Sicherheitshinweise sorgfältig durch.
Installation und Montage
Vor Beginn der Installation sollten alle Teile überprüft werden. Die geschätzte Montagezeit beträgt 15 Minuten.
- Messen: Messen Sie die zu beleuchtende Fläche genau aus.
- Zuschneiden: Der LED-Streifen darf nur an den markierten Schnittstellen (alle 2,7 cm / 1,06 Zoll) gekürzt werden.
- Reinigung: Reinigen Sie die Oberfläche, auf der der Streifen angebracht werden soll, gründlich.
- Verbinden: Nutzen Sie die mitgelieferten Verbinder (AA) und Verbindungskabel (BB), um den Streifen zu verbinden oder Ecken zu überbrücken.
- Kopplung: Es können insgesamt maximal 2 Einheiten miteinander verbunden werden.
Bedienung und Fernbedienung
Die Steuerung erfolgt über die mitgelieferte Fernbedienung:
- Farbtemperatur: Es stehen 5 wählbare Farbtemperaturen zur Verfügung.
- Dimmfunktion: Die Helligkeit kann angepasst werden. Beachten Sie, dass die Dimmfunktion im Flash- oder Fade-Modus sowie im Nachtlichtmodus nicht verfügbar ist.
- Modi: Verfügbare Modi umfassen Flash und Fade.
Fehlerbehebung
Sollte der LED-Streifen nicht funktionieren, prüfen Sie bitte folgende Punkte:
- Stellen Sie sicher, dass der Schutzschalter nicht ausgelöst hat.
- Überprüfen Sie, ob der Schalter am Dimmer eingeschaltet ist.
Pflege und Wartung
Stellen Sie vor der Reinigung sicher, dass die Stromversorgung unterbrochen ist. Reinigen Sie das Gerät mit einem milden Glasreiniger und einem weichen Tuch. Tragen Sie den Reiniger auf das Tuch auf, sprühen Sie ihn nicht direkt auf die Leuchte.
Sicherheitshinweise
- Der minimale Biegeradius beträgt 2,54 cm (1 Zoll), um Schäden am Streifen zu vermeiden.
- Verlegen Sie die Kabel nicht durch Wände, Decken oder ähnliche Gebäudeteile.
- Batterien (CR2025) müssen sicher entsorgt und von Kindern ferngehalten werden.
- Mischen Sie keine alten und neuen Batterien oder verschiedene Batterietypen.
Praktische Hilfe
Typische Probleme
LED-Streifen leuchtet nicht
Überprüfen Sie, ob der Schutzschalter ausgelöst hat oder ob der Schalter am Dimmer eingeschaltet ist.
Vor der Verwendung
- Stellen Sie sicher, dass alle Teile gemäß Packungsinhalt vorhanden sind.
- Messen Sie die zu beleuchtende Fläche.
- Reinigen Sie die Installationsfläche gründlich.
- Prüfen Sie, ob die Batterie (CR2025) korrekt in der Fernbedienung eingelegt ist.
Technische Daten in der Praxis
- Koppelbarkeit
- Maximal 2 Einheiten können insgesamt miteinander verbunden werden.
Abbildungen und Diagramme

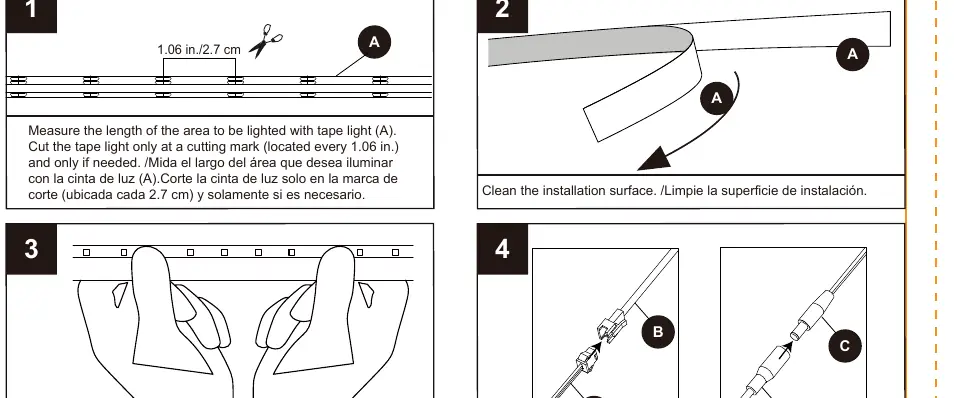

- Schritt 1-2: Messen und Zuschneiden an den markierten Stellen.
- Schritt 5: Verwendung der Verbinder (AA) und Verbindungskabel (BB) für Ecken oder Lücken.

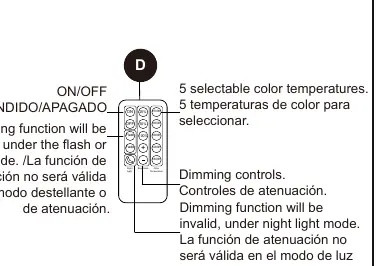

- Schritt 9: Funktionen der Fernbedienung (Farbtemperatur, Dimmen, Modi).
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Nicht durch Wände oder Decken verlegen.
