Bedienungsanleitung für Bresser 9800760 6-Zoll Dobson-Teleskop

Erfahren Sie, wie Sie Ihr Bresser 9800760 6-Zoll Dobson-Teleskop sicher aufbauen, justieren und nutzen. Diese Anleitung enthält wichtige Sicherheitshinweise zur Sonnenbeobachtung, Tipps zur Kollimation und zur optimalen Himmelsbeobachtung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Das Bresser 9800760 ist ein 6-Zoll Dobson-Teleskop. Die Anleitung beschreibt den Aufbau der Basis, die Montage des Tubus, die Ausrichtung des Suchers, die Kollimation der Optik sowie Tipps zur astronomischen Beobachtung. S. 1, 7, 9, 11

Wichtigste Schritte

  • Aufbau der Basis S. 7, 8
  • Tubus montieren S. 9
  • Sucher ausrichten S. 11

Erste Inbetriebnahme

  • Temperaturanpassung S. 13

Probleme und Lösungen

Bild unscharf

Temperaturanpassung abwarten, Fokussierräder drehen.

S. 13

Wartung und Reset

  • Kollimation S. 16, 17

Technische Daten

Parameter Wert Hinweis Seiten
Brennweite 1200 mm Teleskopbrennweite S. 18
Öffnung 150 mm Hauptspiegel Durchmesser S. 18

Wo es im PDF steht

  • Sicherheitshinweise S. 2, 3
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Fig. 3: Montage der Gummifüße Seite 7 Fig. 4a: Montage der Bodenplatten Seite 7 Fig. 11: Tubus auf die Basis setzen Seite 9 Fig. 23: Kollimationsschrauben am Hauptspiegel Seite 17

Wichtige Informationen aus der Anleitung

Dieses Teleskop ist ein präzises optisches Instrument. Vor der ersten Nutzung ist eine Temperaturanpassung von etwa 90 Minuten erforderlich, um ein scharfes Bild zu gewährleisten. Gefahr: Schauen Sie niemals ohne geeigneten Sonnenfilter direkt in die Sonne, da dies zu sofortiger und dauerhafter Erblindung führt.

Lieferumfang und Teileübersicht

Das Teleskop besteht aus dem Tubus, der Dobson-Basis (Rockerbox) und Zubehör. Die Basis besteht aus Bodenplatten, Seitenteilen und einer Querstrebe. Der Tubus wird mit Höhenrädern in der Basis gelagert.

Aufbau der Basis

Der Aufbau erfordert einen Kreuzschraubendreher und einen Maul- oder Ringschlüssel. Nutzen Sie eine weiche Unterlage, um Kratzer zu vermeiden.

Fig. 3: Montage der Gummifüße
Fig. 3: Montage der Gummifüße
Fig. 4a: Montage der Bodenplatten
Fig. 4a: Montage der Bodenplatten
  • Montieren Sie die Gummifüße an der unteren Bodenplatte.
  • Verbinden Sie die Bodenplatten mit den Schraubbolzen und Sicherungsmuttern.
  • Setzen Sie die Seitenteile, die Querstrebe und das Vorderteil zusammen. Verwenden Sie die Schnellverschlüsse, um die Holzbauteile zu verbinden.
  • Achten Sie darauf, dass die Stehbolzen in der Höhe einstellbar sind und nicht bis zum Anschlag festgedreht werden müssen (ca. 4 mm Spiel für die Schnellverschlüsse).

Anbringen des Tubus

Montieren Sie die Höhenräder mit den Befestigungsschrauben am Tubus. Setzen Sie den Tubus auf die Basis. Das Ausbalancieren ist entscheidend, damit der Tubus nicht von alleine umschlägt. Justieren Sie die Seitenführung mit einem 2 mm Innensechskantschlüssel, um die Friktion der Höhenachse einzustellen.

Fig. 11: Tubus auf die Basis setzen
Fig. 11: Tubus auf die Basis setzen

Ausrichten des Sucherfernrohrs

Das Sucherfernrohr muss parallel zum Hauptteleskop ausgerichtet werden:

  1. Entfernen Sie die Staubschutzkappen.
  2. Suchen Sie ein weit entferntes Objekt (mind. 1000m) durch das Hauptokular.
  3. Justieren Sie das Sucherfernrohr mit den Justierschrauben, bis das Fadenkreuz genau auf dem Objekt liegt, das Sie im Hauptteleskop sehen.

Wartung und Kollimation

Alle Teleskope werden im Werk kollimiert, können sich aber durch Transport erschüttern. Die Kollimation stellt sicher, dass die Optik perfekt zentriert ist. Nutzen Sie die Kollimationsschrauben am Hauptspiegel und Fangspiegel, um die optische Achse auszurichten. Vermeiden Sie unnötiges Reinigen der Optik; Staub auf den Linsen beeinträchtigt das Bild kaum.

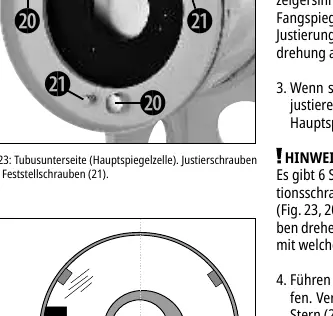

Fig. 23: Kollimationsschrauben am Hauptspiegel
Fig. 23: Kollimationsschrauben am Hauptspiegel

Technische Daten

  • Modell: 9800760
  • Öffnung: 150 mm (6 Zoll)
  • Brennweite: 1200 mm
  • Öffnungsverhältnis: f/8
  • Gesamtgewicht: 16,2 kg

Praktische Hilfe

Typische Probleme

Bild ist unscharf

Warten Sie ca. 90 Minuten auf die Temperaturanpassung des Hauptspiegels. Prüfen Sie die Fokussierung.

Objekt wandert aus dem Gesichtsfeld

Dies ist normal aufgrund der Erddrehung. Führen Sie das Teleskop manuell nach.

Teleskop wackelt oder gleitet

Prüfen Sie den festen Stand auf ebenem Untergrund und justieren Sie die Friktion der Höhenachse.

Vor der Verwendung

  • Sonnenfilter vor jeder Sonnenbeobachtung auf Risse prüfen
  • Teleskop auf ebenem, festem Untergrund aufstellen
  • Temperaturanpassung (ca. 90 Min) einplanen
  • Sucherfernrohr parallel zum Hauptteleskop ausrichten

Technische Daten in der Praxis

Öffnungsverhältnis
f/8, beeinflusst die Lichtstärke und das optische Design
Gesamtgewicht
16,2 kg, wichtig für den Transport und Standortwahl

Abbildungen und Diagramme

  • Fig. 1-2: Übersicht der Bauteile und Montagepunkte
  • Fig. 3-9: Schritt-für-Schritt Aufbau der Rockerbox-Basis
  • Fig. 10-11: Montage des Tubus und Ausbalancieren
  • Fig. 21-25: Kollimation der Spiegel

Modellkompatibilität

  • Geeignet für 2 Zoll und 1,25 Zoll Okulare
  • Smartphone-Halterung für Astrofotografie enthalten
