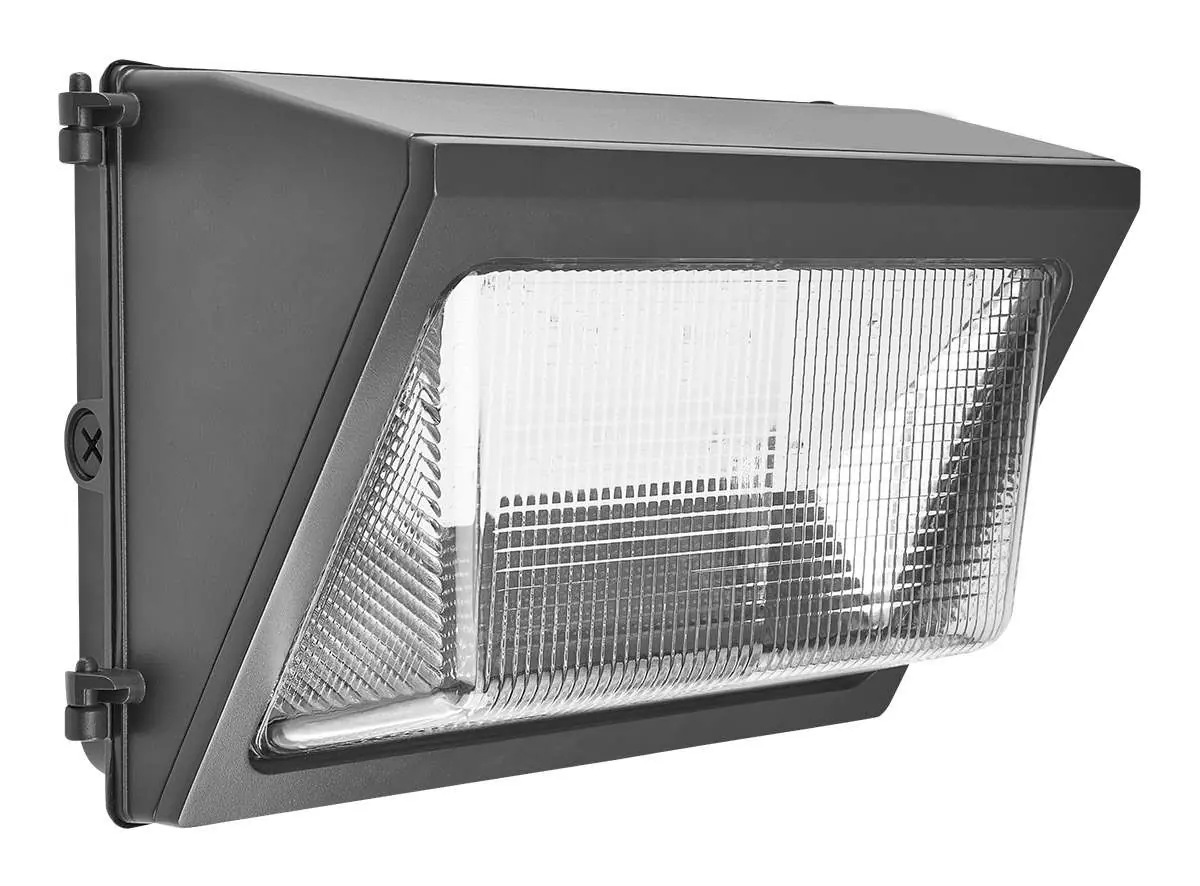

Bedienungsanleitung für Braun 58077 LED-Außenwandleuchte
Detaillierte Installations- und Sicherheitsanleitung für die Braun 58077 LED-Außenwandleuchte. Erfahren Sie, wie Sie die Leuchte sicher montieren, verkabeln und warten.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Braun 58077 ist eine LED-Außenwandleuchte, die für den Betrieb an 120-277 VAC ausgelegt ist. Die Installation erfordert das Trennen der Stromzufuhr, die Montage des Gehäuses an der Wand oder einer Anschlussdose und die fachgerechte Verkabelung gemäß Schaltplan. S. 1, 4, 5
Wichtigste Schritte
- Stromversorgung unterbrechen S. 2, 4
- Gehäuse montieren S. 4, 5
- Entwässerungsstopfen entfernen S. 5
Erste Inbetriebnahme
- Nach der Montage Strom wieder einschalten und prüfen, ob die Leuchte leuchtet. S. 5
Wartung und Reset
- Regelmäßige Inspektion auf lose Teile oder Beschädigungen. S. 3
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 120-277 VAC | Betriebsspannung | S. 2 |
| Leistung | 50W | Leistungsaufnahme | S. 2 |
Wo es im PDF steht
- Sicherheitshinweise S. 2, 3
- Installationsanleitung S. 4, 5
- Schaltplan S. 6
- Teileliste S. 7
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält wichtige Sicherheits- und Installationshinweise für die Braun 58077 LED-Außenwandleuchte. Das Produkt ist für den Außenbereich konzipiert und muss gemäß den örtlichen elektrischen Vorschriften von einer qualifizierten Fachkraft installiert werden. Vor Beginn der Arbeiten muss die Stromzufuhr zwingend unterbrochen werden.
Sicherheitshinweise
- Stromschlaggefahr: Vor der Installation oder Wartung muss der Strom am Sicherungskasten abgeschaltet werden.
- Montage: Nicht auf brennbaren Oberflächen montieren. Die Leuchte sollte mindestens 2 Meter (6' 6") über dem Boden angebracht werden.
- Schutz: Tragen Sie während der Montage Schutzbrille und Handschuhe.
- ESD-Schutz: LED-Komponenten sind empfindlich gegenüber elektrostatischer Entladung. Berühren Sie die elektronischen Bauteile nicht direkt.
- Umgebung: Nicht in Bereichen mit begrenzter Belüftung oder hohen Umgebungstemperaturen verwenden.
Installation
Die Leuchte kann entweder direkt an der Wand oder an einer Anschlussdose (Junction Box) montiert werden.
Vorbereitung
- Stromversorgung am Sicherungskasten unterbrechen.
- Gehäuse öffnen, indem die zwei Schrauben an der Seite gelöst werden.
- Kabel vom Gehäuse trennen und Leuchte vom Scharnier abnehmen.

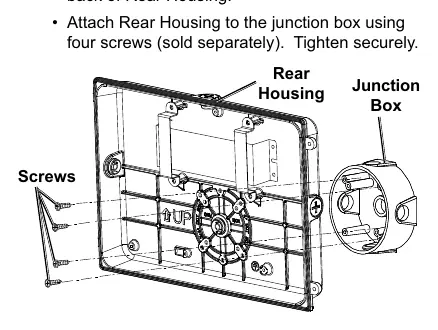

Montage an einer Anschlussdose
- Anschlussdose an der Wand befestigen.
- Vorinstallierte Platzhalter an der Rückseite des Gehäuses entfernen.
- Gehäuse mit vier Schrauben (nicht im Lieferumfang) an der Anschlussdose befestigen.

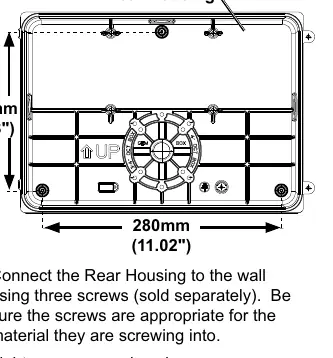

Direkte Wandmontage
- Gehäuse als Schablone verwenden und drei Montagelöcher bohren.
- Gehäuse mit drei geeigneten Schrauben (nicht im Lieferumfang) an der Wand befestigen.
- Schraubenköpfe mit wasserfester Dichtmasse versiegeln.
Verkabelung
Die Verkabelung muss gemäß dem beiliegenden Schaltplan erfolgen. Stellen Sie sicher, dass alle Verbindungen mit UL-gelisteten Kabelverbindern gesichert sind. Die Leuchte ist polaritätsempfindlich.
Wartung und Pflege
- Vor dem Schließen des Gehäuses die zwei Entwässerungsstopfen (Drain Plugs) an der Unterseite entfernen, um Feuchtigkeitsansammlungen zu vermeiden.
- Kabel wieder verbinden und Gehäuse mit den seitlichen Schrauben sichern.
- Regelmäßig auf lose Teile oder Beschädigungen prüfen.
Technische Daten
- Spannung: 120-277 VAC
- Frequenz: 50/60 Hz
- Leistung: 50W
Praktische Hilfe
Typische Probleme
Leuchte leuchtet nach der Installation nicht
Überprüfen Sie die Stromversorgung, die Verkabelung und ob die Kabelverbindung zwischen Leuchte und Gehäuse korrekt hergestellt wurde.
Feuchtigkeit im Gehäuse
Stellen Sie sicher, dass die Entwässerungsstopfen an der Unterseite entfernt wurden und die Schraubenköpfe bei direkter Wandmontage abgedichtet sind.
Beschädigung der LED-Komponenten
Vermeiden Sie ESD (elektrostatische Entladung) während der Installation und berühren Sie keine elektronischen Bauteile.
Vor der Verwendung
- Strom am Sicherungskasten ausschalten und gegen Wiedereinschalten sichern.
- Geeigneten Montageort wählen (mind. 2 Meter über Boden).
- Schutzausrüstung (Handschuhe, Schutzbrille) bereitstellen.
- Spannung prüfen (120-277 VAC).
- Prüfen, ob die Montagefläche das Gewicht der Leuchte tragen kann.
Abbildungen und Diagramme
- Der Schaltplan zeigt den Anschluss von Phase (L), Neutralleiter (N) und Erde (G) an den LED-Treiber sowie die Dimm-Anschlüsse.

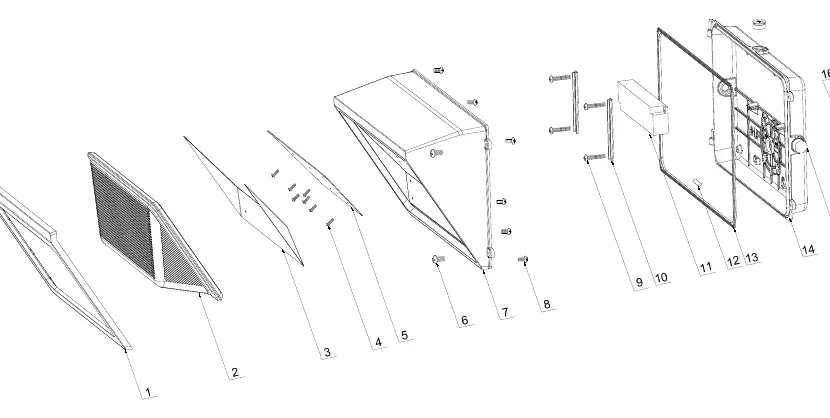

- Die Explosionszeichnung zeigt die Anordnung aller Teile, einschließlich Dichtung, LED-Treiber und Halterung.
Modellkompatibilität
- Nicht direkt an Dimmer, Anwesenheitssensoren oder Zeitschaltuhren anschließen, sofern nicht ausdrücklich für das Produkt spezifiziert.
- Muss an eine ordnungsgemäß installierte und geerdete UL-gelistete Anschlussdose angeschlossen werden.
