Bedienungsanleitung für den Winkelschleifer Bosch GWS 12V-76
Schnelle Anleitung für den Bosch GWS 12V-76 Winkelschleifer. Erfahren Sie alles über Montage, Bedienung, Sicherheitshinweise und Wartung Ihres Geräts.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält alle notwendigen Informationen für den sicheren Betrieb und die Wartung Ihres Bosch GWS 12V-76 Winkelschleifers. Bitte lesen Sie die Sicherheitshinweise aufmerksam durch, bevor Sie das Gerät in Betrieb nehmen.

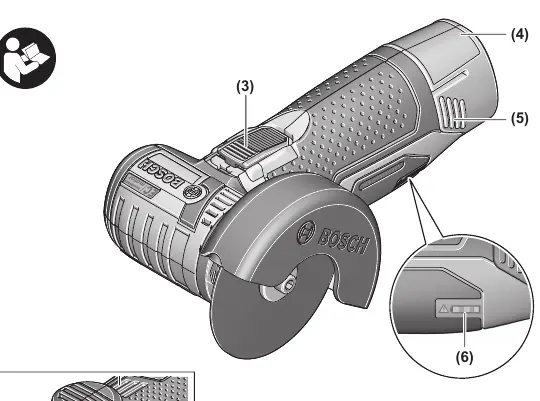

Produktbeschreibung
Der GWS 12V-76 ist ein akkubetriebener Winkelschleifer. Zu den wichtigsten Komponenten gehören:
- (2) Spindel-Arretiertaste zum Wechseln der Einsatzwerkzeuge
- (3) Ein-/Ausschalter
- (7) Schutzhaube zum Schleifen
- (10) Schutzhaube zum Trennen
- (12) Trennscheibe
Montage
Entfernen Sie vor allen Arbeiten am Gerät (Wartung, Werkzeugwechsel etc.) sowie bei Transport und Lagerung den Akku.
Schutzvorrichtung montieren
Die Schutzhaube zum Trennen (10) wird auf die Schutzhaube zum Schleifen (7) gesteckt, bis sie fest einrastet. Stellen Sie die Schutzhaube so ein, dass kein Funkenflug in Richtung des Bedieners erfolgt.
Schleifwerkzeuge montieren
- Reinigen Sie die Schleifspindel (8) und alle zu montierenden Teile.
- Schieben Sie die Spindel-Arretiertaste (2) nach vorn und drehen Sie gleichzeitig am Schleifwerkzeug, um die Spindel festzustellen.
- Entfernen Sie die Spannschraube mit Scheibe (11) mittels Innensechskantschlüssel (13).
- Setzen Sie die Schleif-/Trennscheibe (12) auf und befestigen Sie diese mit der Spannschraube (11).
- Überprüfen Sie nach der Montage, ob das Werkzeug korrekt montiert ist und sich frei drehen kann.
Betrieb
Zum Einschalten schieben Sie den Ein-/Ausschalter (3) nach vorn. Zum Feststellen drücken Sie den Schalter vorn herunter. Zum Ausschalten lassen Sie den Schalter los oder drücken ihn kurz hinten herunter.
Arbeitshinweise
- Schruppschleifen: Verwenden Sie immer die Schutzhaube zum Schleifen (7). Ein Anstellwinkel von 30° bis 40° liefert die besten Ergebnisse.
- Trennen von Metall: Verwenden Sie immer die Schutzhaube zum Trennen (10). Arbeiten Sie mit mäßigem, dem Material angepassten Vorschub.
- Trennen von Stein: Verwenden Sie immer die Schutzhaube zum Trennen (10) und sorgen Sie für eine ausreichende Staubabsaugung.
Wartung und Reinigung
Halten Sie das Elektrowerkzeug und die Lüftungsschlitze sauber, um sicher zu arbeiten. Entfernen Sie den Akku vor allen Arbeiten am Gerät.
Herstellerinformationen
Robert Bosch GmbH
Praktische Hilfe
Typische Probleme
Gerät schaltet sich während des Betriebs ab
Dies kann durch elektrostatische Aufladung oder Überlastung geschehen. Drücken Sie den Ein-/Ausschalter erneut, um das Gerät wieder in Betrieb zu nehmen.
Gerät blockiert
Die rote LED blinkt. Ziehen Sie das Elektrowerkzeug aus dem Werkstück. Sobald die Blockade behoben ist, arbeitet das Gerät weiter.
Akku-Überhitzung
Die rote LED leuchtet dauerhaft. Schalten Sie das Gerät aus und lassen Sie den Akku abkühlen.
Vor der Verwendung
- Akku vollständig laden
- Schutzhaube korrekt montieren
- Schleifwerkzeug auf Risse oder Beschädigungen prüfen
- Probelauf von mindestens 1 Minute ohne Belastung durchführen
Technische Daten in der Praxis
- Bemessungs-Leerlaufdrehzahl
- 19500 min-1
- Max. Schleifscheibendurchmesser
- 76 mm
- Aufnahmedurchmesser
- 10 mm
Abbildungen und Diagramme
- (1) Drehrichtungspfeil am Gehäuse
- (2) Spindel-Arretiertaste
- (3) Ein-/Ausschalter
- (7) Schutzhaube zum Schleifen
- (10) Schutzhaube zum Trennen
Modellkompatibilität
- Nur für GBA 12V Akkus geeignet
- Nicht für Trennschleifständer geeignet
