Ersatzteilliste für Winkelschleifer Bosch GWS 13-125CIE
Detaillierte Ersatzteilliste und Explosionszeichnung für den Winkelschleifer Bosch GWS 13-125CIE. Finden Sie alle Bauteile, Referenznummern und Anzugsmomente für die fachgerechte Wartung und Reparatur.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument enthält die offizielle Explosionszeichnung und Ersatzteilliste für den Winkelschleifer Bosch GWS 13-125CIE. Es dient der Identifikation einzelner Bauteile und der korrekten Montage bei Wartungs- oder Reparaturarbeiten. Die Anleitung ist für Fachpersonal und Anwender gedacht, die eine Instandsetzung des Geräts vornehmen.

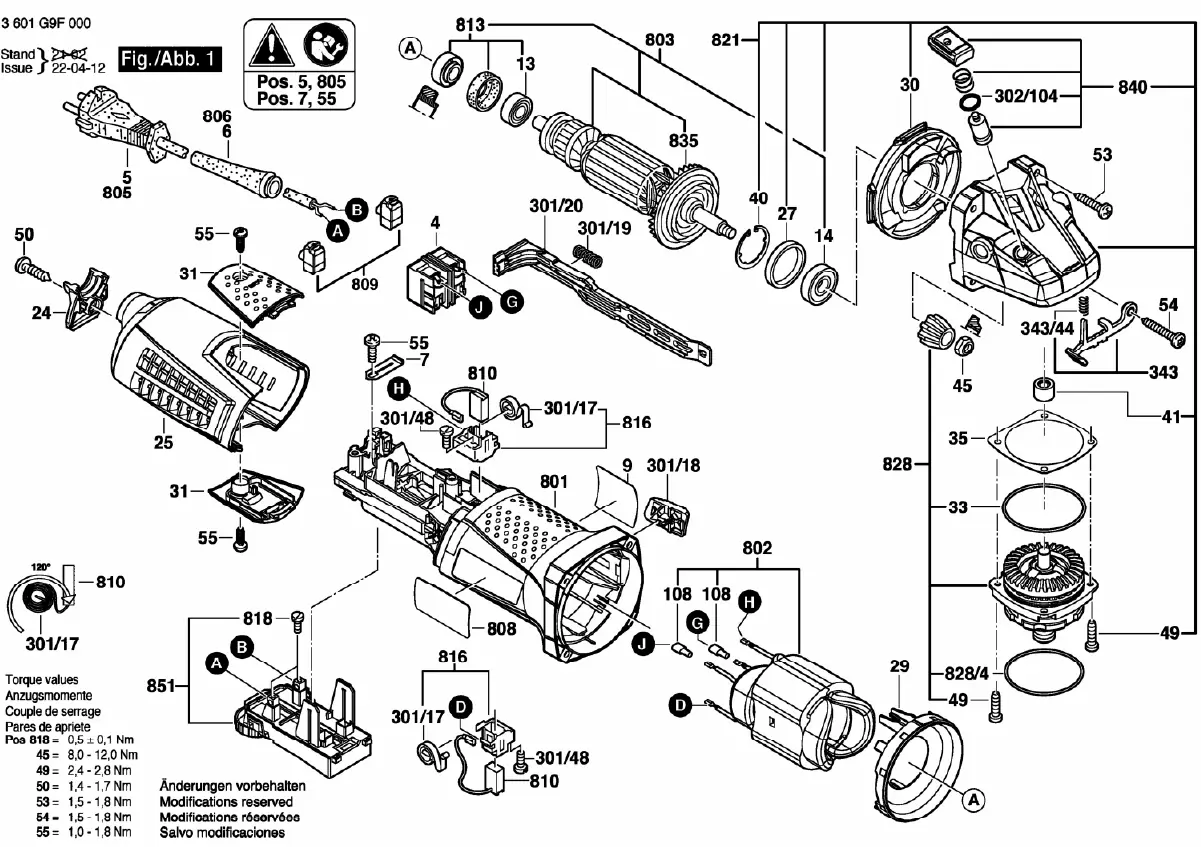

Explosionszeichnung
Die beigefügte Zeichnung stellt den Winkelschleifer in seine Einzelteile zerlegt dar. Jedes Bauteil ist mit einer Positionsnummer versehen, die zur Bestellung von Ersatzteilen oder zur Zuordnung bei der Montage dient. Achten Sie bei der Demontage auf die Reihenfolge der Komponenten, um den Zusammenbau zu erleichtern.
Anzugsmomente
Für eine sichere Montage und den ordnungsgemäßen Betrieb müssen bestimmte Schrauben mit einem definierten Drehmoment angezogen werden. Beachten Sie folgende Werte:
- Pos. 818: 0,5 ± 0,1 Nm
- Pos. 45: 8,0 - 12,0 Nm
- Pos. 49: 2,4 - 2,8 Nm
- Pos. 50: 1,4 - 1,7 Nm
- Pos. 53: 1,5 - 1,8 Nm
- Pos. 54: 1,5 - 1,8 Nm
- Pos. 55: 1,0 - 1,8 Nm
Herstellerinformationen
Robert Bosch GmbH
Praktische Hilfe
Typische Probleme
Verwenden Sie die angegebenen Anzugsmomente für die jeweiligen Schraubenpositionen, um eine sichere Verbindung zu gewährleisten.
Vergleichen Sie das defekte Bauteil mit der Explosionszeichnung und der zugehörigen Positionsnummer, um das korrekte Ersatzteil zu identifizieren.
Vor der Verwendung
- Prüfen Sie, ob alle Gehäuseschrauben fest sitzen.
- Stellen Sie sicher, dass keine Teile im Gehäuse klappern.
- Verwenden Sie bei Reparaturen nur Original-Ersatzteile gemäß der Explosionszeichnung.
- Überprüfen Sie die Kabelverbindungen auf festen Sitz.
