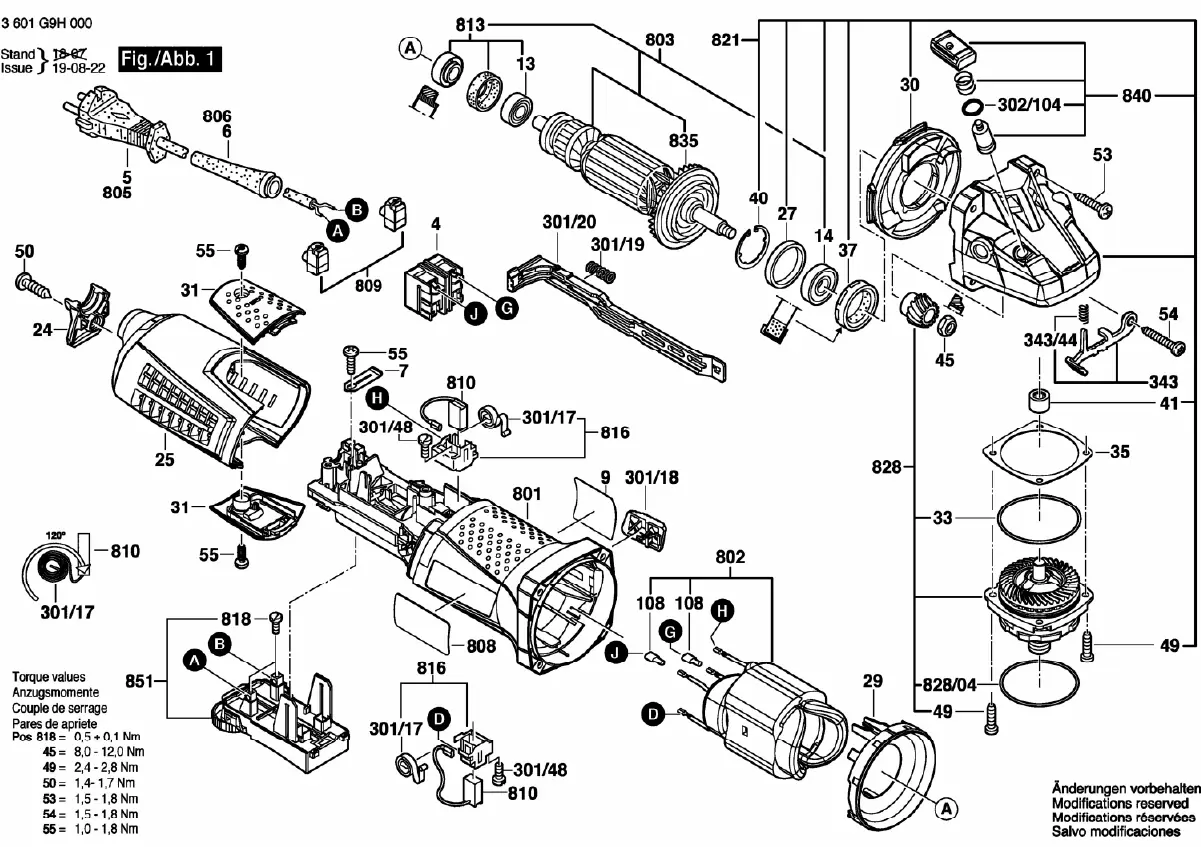

Explosionszeichnung des Winkelschleifers Bosch GWS 17-125CIE
Detaillierte Explosionszeichnung und Ersatzteilübersicht für den Winkelschleifer Bosch GWS 17-125CIE. Enthält wichtige Anzugsdrehmomente für die fachgerechte Wartung und Reparatur.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dieses Dokument ist eine Explosionszeichnung des Bosch GWS 17-125CIE, die zur Identifizierung von Ersatzteilen und zur korrekten Montage unter Einhaltung spezifischer Drehmomente dient. S. 1
Wichtigste Schritte
- Einhaltung der Drehmomentvorgaben bei der Montage. S. 1
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Drehmoment Pos 818 | 0,5 + 0,1 Nm | Anzugsdrehmoment für Position 818 | S. 1 |
| Drehmoment Pos 45 | 8,0 - 12,0 Nm | Anzugsdrehmoment für Position 45 | S. 1 |
| Drehmoment Pos 49 | 2,4 - 2,8 Nm | Anzugsdrehmoment für Position 49 | S. 1 |
| Drehmoment Pos 50 | 1,4 - 1,7 Nm | Anzugsdrehmoment für Position 50 | S. 1 |
| Drehmoment Pos 53 | 1,5 - 1,8 Nm | Anzugsdrehmoment für Position 53 | S. 1 |
| Drehmoment Pos 54 | 1,5 - 1,8 Nm | Anzugsdrehmoment für Position 54 | S. 1 |
| Drehmoment Pos 55 | 1,0 - 1,8 Nm | Anzugsdrehmoment für Position 55 | S. 1 |
Wo es im PDF steht
- Explosionszeichnung S. 1
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument stellt eine detaillierte Explosionszeichnung des Winkelschleifers Bosch GWS 17-125CIE dar. Es dient als primäre Referenz für die Identifizierung einzelner Bauteile, deren Position im Gerät sowie für die korrekte Montage. Die Zeichnung ist essenziell für Reparaturarbeiten und den Austausch von Verschleißteilen.
Explosionszeichnung und Bauteile
Die Abbildung zeigt den Winkelschleifer in zerlegtem Zustand. Jedes Bauteil ist mit einer Positionsnummer versehen, die eine eindeutige Zuordnung zu Ersatzteillisten ermöglicht. Die Darstellung umfasst das Gehäuse, den Motor, das Getriebe sowie die elektrischen Anschlüsse und Schalterkomponenten.
Anzugsdrehmomente
Für die Sicherheit und Langlebigkeit des Geräts ist es zwingend erforderlich, bei der Montage die spezifizierten Anzugsdrehmomente einzuhalten. Verwenden Sie für die folgenden Positionen die angegebenen Werte:
- Pos 818: 0,5 + 0,1 Nm
- Pos 45: 8,0 - 12,0 Nm
- Pos 49: 2,4 - 2,8 Nm
- Pos 50: 1,4 - 1,7 Nm
- Pos 53: 1,5 - 1,8 Nm
- Pos 54: 1,5 - 1,8 Nm
- Pos 55: 1,0 - 1,8 Nm
Herstellerinformationen
Robert Bosch GmbH
Praktische Hilfe
Typische Probleme
Halten Sie sich strikt an die in der Explosionszeichnung angegebenen Drehmomentwerte (z.B. 8,0-12,0 Nm für Pos 45), um Schäden am Gehäuse oder Getriebe zu vermeiden.
Vor der Verwendung
- Identifizieren Sie das defekte Bauteil anhand der Explosionszeichnung.
- Stellen Sie sicher, dass Sie über das passende Werkzeug verfügen, um die spezifischen Drehmomente einzuhalten.
- Prüfen Sie vor der Montage, ob alle Kleinteile (Schrauben, Dichtungen) gemäß Zeichnung vorhanden sind.
