Bedienungsanleitung für Bosch GDR 12V-EC und GDS 12V-EC Akku-Schlagschrauber
Schnellstartanleitung und Benutzerhandbuch für die Bosch GDR 12V-EC und GDS 12V-EC Akku-Schlagschrauber. Erfahren Sie alles über Montage, Bedienung, Sicherheit und Wartung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Handbuch gilt für die Bosch Akku-Schlagschrauber GDR 12V-EC und GDS 12V-EC. Es enthält Anweisungen zur sicheren Verwendung, Montage, Bedienung und Wartung. Bitte beachten Sie, dass die GDR-Variante eine 1/4"-Innensechskant-Aufnahme und die GDS-Variante eine 3/8"-Vierkant-Aufnahme besitzt.
Produktbeschreibung
Die Geräte verfügen über eine Werkzeugaufnahme (1), eine Verriegelungshülse (2) und einen Drehrichtungsumschalter (9). Der Ein-/Ausschalter (10) ermöglicht eine stufenlose Drehzahlregulierung. Die Modelle sind für das Eindrehen und Lösen von Schrauben sowie das Anziehen und Lösen von Muttern konzipiert.
Montage und Werkzeugwechsel
- Akku einsetzen/entnehmen: Akku in den Halter schieben, bis er hörbar einrastet. Zum Entnehmen die Entriegelungstaste drücken und Akku herausziehen.
- Werkzeugwechsel (GDR 12V-EC): Verriegelungshülse nach vorne ziehen, Bit in die Aufnahme bis zum Anschlag einführen und Hülse loslassen.
- Werkzeugwechsel (GDS 12V-EC): Einsatz auf den Vierkant der Werkzeugaufnahme schieben.
- Zubehör: Gürtelclip (17), Halter (18) und Farbclip (19) können zur individuellen Kennzeichnung oder Befestigung montiert werden.
Bedienung
Die Drehrichtung wird über den Schalter (9) eingestellt. Rechtslauf zum Eindrehen von Schrauben, Linkslauf zum Lösen. Der Ein-/Ausschalter (10) reguliert die Drehzahl: Leichter Druck führt zu niedriger Drehzahl, stärkerer Druck erhöht diese.
Wartung und Pflege
Lüftungsschlitze regelmäßig reinigen, um Staubansammlungen zu vermeiden. Werkzeugaufnahme und Verriegelungshülse gelegentlich säubern. Vor allen Arbeiten am Gerät (Wartung, Werkzeugwechsel) den Akku entnehmen.
Herstellerinformationen
Robert Bosch GmbH
Praktische Hilfe
Typische Probleme
Gerät schaltet ab oder Drehzahl reduziert sich
Überlastschutz oder Akku-Temperatur außerhalb des zulässigen Bereichs. Akku abkühlen lassen oder Last reduzieren.
Bit oder Steckschlüssel hält nicht
Prüfen, ob die Verriegelungshülse korrekt eingerastet ist oder ob das Zubehör für die jeweilige Aufnahme (1/4" Sechskant vs. 3/8" Vierkant) geeignet ist.
Vor der Verwendung
- Akku vollständig laden
- Korrekten Bit oder Steckschlüssel für das Modell (GDR oder GDS) wählen
- Drehrichtungsschalter auf die gewünschte Position prüfen
- Sicherstellen, dass keine Metallpartikel in das Gerät gelangen
Technische Daten in der Praxis
- Nennspannung
- 12V (Betrieb mit Bosch GBA 12V Akkus)
- Max. Drehmoment
- 110 Nm (GDR 12V-EC) / 115 Nm (GDS 12V-EC)
- Werkzeugaufnahme
- 1/4" Innensechskant (GDR) oder 3/8" Vierkant (GDS)
Abbildungen und Diagramme

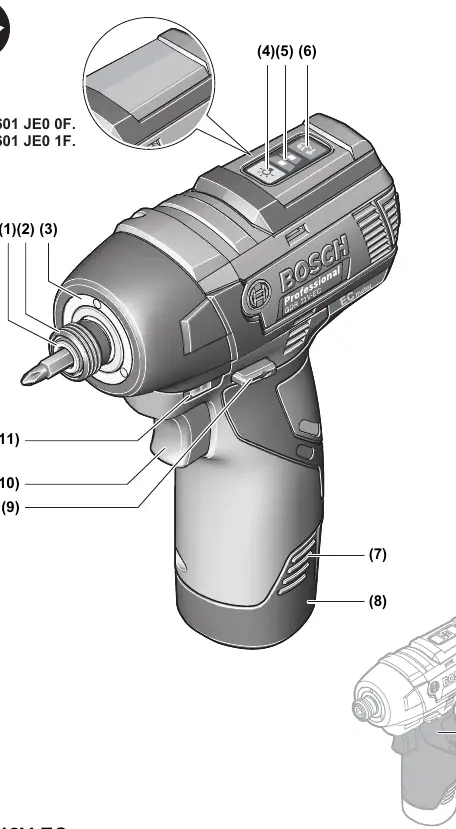

- Seite 3: Übersicht der Bedienelemente und Komponenten
- Seite 4: Montage von Akku (A), Bit (B), Steckschlüssel (C) und Drehrichtungsumschalter (D)

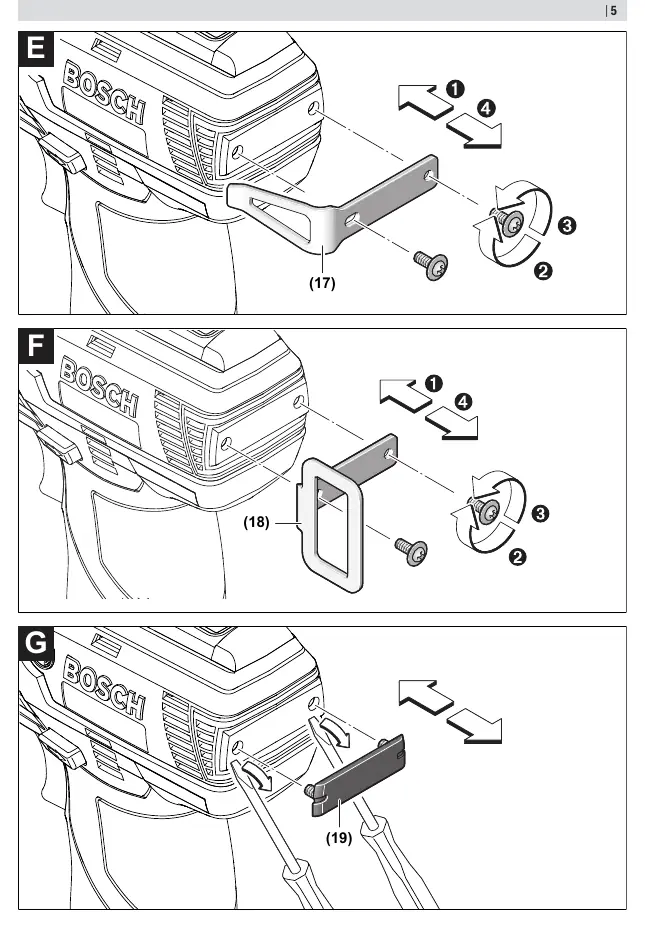

- Seite 5: Montage von Gürtelclip (E), Halter (F) und Farbclip (G)
Modellkompatibilität
- Nur mit Bosch GBA 12V Akkus verwenden
- Nur mit Bosch GAL 12... oder GAX 18... Ladegeräten laden
