Ersatzteilliste für Bosch GWS 17-125S Winkelschleifer
Detaillierte Explosionszeichnung und Ersatzteilliste für den Bosch GWS 17-125S Winkelschleifer. Finden Sie alle Bauteile und die erforderlichen Anzugsmomente für die fachgerechte Wartung und Reparatur.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dieses Dokument ist eine Ersatzteilliste mit Explosionszeichnung für den Bosch GWS 17-125S. Es enthält keine Bedienungsanleitung, sondern dient der Identifikation von Bauteilen und der Angabe von Anzugsmomenten für Reparaturen. S. 1
Wichtigste Schritte
- Verwenden Sie die Explosionszeichnung zur Identifikation von Ersatzteilen. S. 1
- Beachten Sie die Anzugsmomente bei der Montage. S. 1
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Anzugsmoment Pos 45 | 8,0 - 12,0 Nm | Kraft für die Befestigung der Komponente 45 | S. 1 |
| Anzugsmoment Pos 49 | 2,4 - 2,8 Nm | Kraft für die Befestigung der Komponente 49 | S. 1 |
Wo es im PDF steht
- Explosionszeichnung und Anzugsmomente S. 1
Inhaltsverzeichnis
Wichtige Informationen zur Ersatzteilliste
Dieses Dokument enthält die offizielle Explosionszeichnung und die Liste der Bauteile für den Winkelschleifer Bosch GWS 17-125S. Es dient als Referenz für die Identifizierung von Ersatzteilen und die korrekte Montage unter Einhaltung der herstellerspezifischen Anzugsmomente.

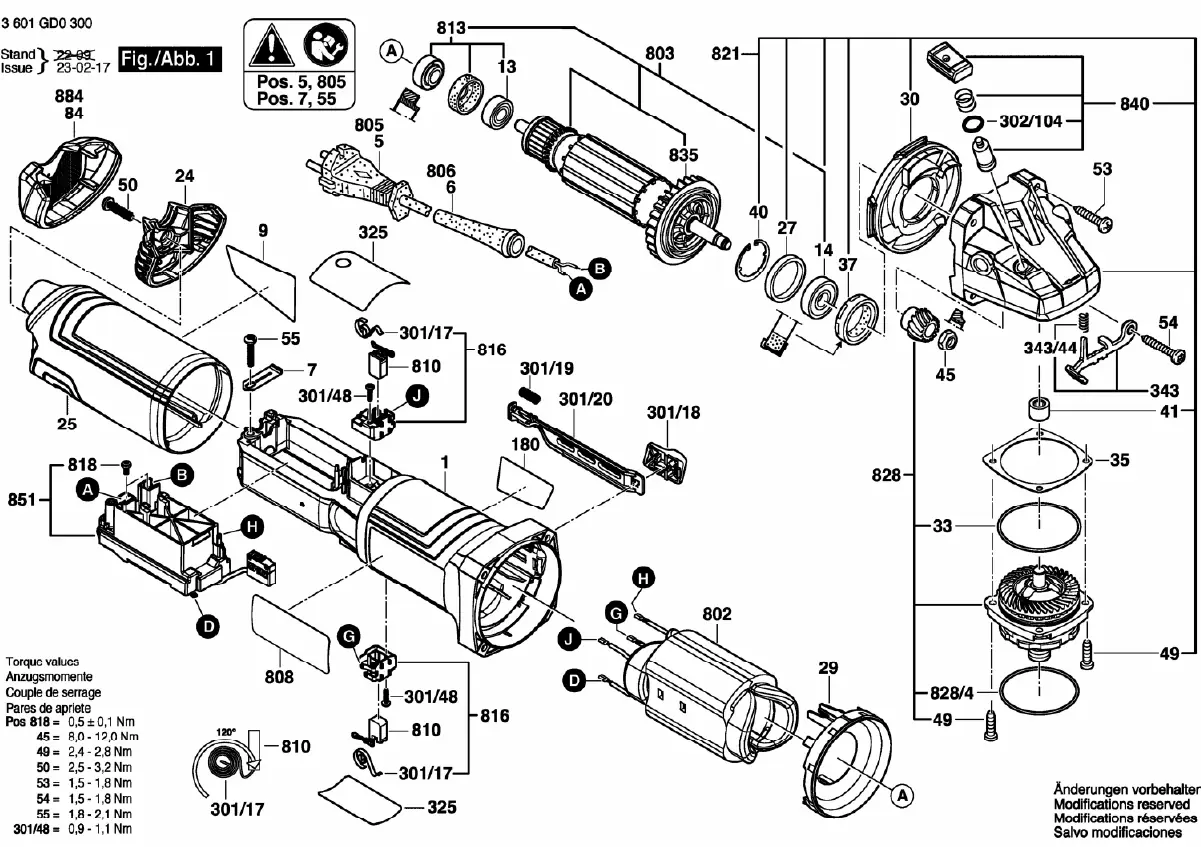

Explosionszeichnung
Die beigefügte Zeichnung zeigt den detaillierten Aufbau des Geräts. Jedes Bauteil ist mit einer Positionsnummer versehen, die zur Identifikation in der Ersatzteilliste verwendet wird. Nutzen Sie diese Darstellung, um die Position und Anordnung der einzelnen Komponenten bei der Demontage und Montage nachzuvollziehen.
Anzugsmomente
Für eine sichere Montage und Wartung des Winkelschleifers sind die folgenden Anzugsmomente zwingend einzuhalten, um Schäden am Gerät zu vermeiden:
- Pos 818: 0,5 ± 0,1 Nm
- Pos 45: 8,0 - 12,0 Nm
- Pos 49: 2,4 - 2,8 Nm
- Pos 50: 2,5 - 3,2 Nm
- Pos 53: 1,5 - 1,8 Nm
- Pos 54: 1,5 - 1,8 Nm
- Pos 55: 1,8 - 2,1 Nm
- Pos 301/48: 0,9 - 1,1 Nm
Herstellerinformationen
Robert Bosch GmbH
Praktische Hilfe
Vor der Verwendung
- Identifizieren Sie das benötigte Bauteil anhand der Explosionszeichnung.
- Verwenden Sie für die Montage einen Drehmomentschlüssel.
- Halten Sie die spezifischen Anzugsmomente für die jeweiligen Schrauben ein.
Technische Daten in der Praxis
- Anzugsmomente
- Vorgeschriebene Kraft beim Festziehen von Schrauben, um die strukturelle Integrität des Winkelschleifers zu gewährleisten.
