Bedienungsanleitung Winkelschleifer Bosch GWS 17-125 S / GWS 17-125 PS

Schnellstart-Anleitung und Bedienungshilfe für den Winkelschleifer Bosch GWS 17-125 S und GWS 17-125 PS. Erfahren Sie alles über Montage, Sicherheit, Betrieb und Wartung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der Bosch GWS 17-125 S / PS ist ein professioneller Winkelschleifer zum Trennen, Schleifen und Bürsten von Metall und Stein. Er verfügt über Funktionen wie Kickback Control, Wiederanlaufschutz und Sanftanlauf. S. 11, 16

Wichtigste Schritte

  • Montage der Schutzhaube S. 13, 24
  • Werkzeugwechsel S. 14, 25

Erste Inbetriebnahme

  • Stecker einstecken, Schutzhaube und Handgriff montieren, Probelauf ohne Last durchführen. S. 13, 16

Probleme und Lösungen

Gerät vibriert stark

Schleifwerkzeug auf korrekte Montage und Beschädigungen prüfen.

S. 9, 16

Wartung und Reset

  • Lüftungsschlitze regelmäßig reinigen. S. 15, 18

Technische Daten

Parameter Wert Hinweis Seiten
Nennaufnahmeleistung 1700 W Leistungsaufnahme S. 12, 23
Drehzahl 11500 rpm Maximale Drehzahl S. 12, 23

Wo es im PDF steht

  • Sicherheitshinweise S. 8, 9, 10, 11
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Übersicht der Komponenten und Montage Seite 4 Drehen des Getriebekopfes Seite 6 Montage der SDS-clic Schnellspannmutter Seite 15

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Bedienung und Wartung der Winkelschleifer Bosch GWS 17-125 S und GWS 17-125 PS. Das Gerät ist für das Trennen, Schleifen und Bürsten von Metall und Stein sowie für das Bohren in Stein mit Diamantbohrkronen ohne Wasserzugabe konzipiert. Beachten Sie stets die Sicherheitshinweise, um Verletzungen durch Rückschlag oder Stromschläge zu vermeiden.

Übersicht der Komponenten und Montage
Übersicht der Komponenten und Montage

Sicherheitshinweise

  • Tragen Sie immer eine Schutzbrille und geeignete Schutzausrüstung (Staubmaske, Gehörschutz, Handschuhe).
  • Verwenden Sie das Gerät nur mit montiertem Zusatzhandgriff.
  • Prüfen Sie vor jedem Gebrauch das Schleifwerkzeug auf Risse oder Beschädigungen.
  • Führen Sie vor der Arbeit einen Probelauf von mindestens 1 Minute ohne Last durch.
  • Arbeiten Sie nicht in der Nähe von brennbaren Materialien, da Funkenflug entstehen kann.

Montage und Vorbereitung

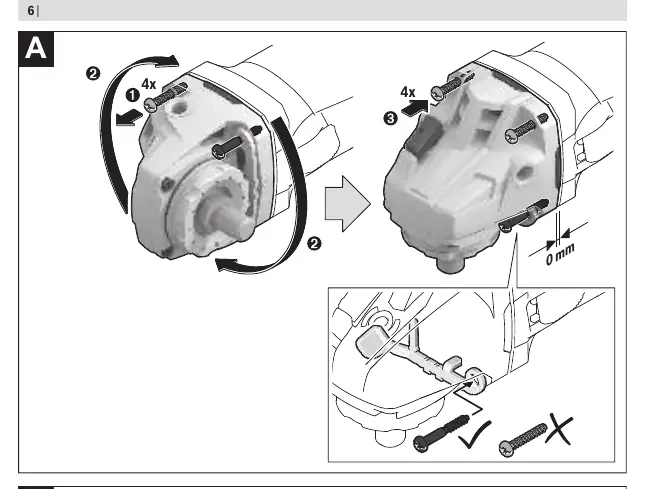

Drehen des Getriebekopfes
Drehen des Getriebekopfes
Montage der SDS-clic Schnellspannmutter
Montage der SDS-clic Schnellspannmutter
  • Schutzhaube montieren: Setzen Sie die Schutzhaube (10) auf den Spindelhals, bis die Codiernocken in die Aussparungen greifen. Drücken Sie den Entriegelungshebel (1) und drehen Sie die Haube in die gewünschte Position, bis sie hörbar einrastet.
  • Zusatzhandgriff: Schrauben Sie den Zusatzhandgriff (8) je nach Arbeitsweise rechts oder links am Getriebekopf fest.
  • Schleifwerkzeuge: Reinigen Sie die Schleifspindel (19) vor der Montage. Drücken Sie die Spindelarretierungstaste (2), um die Spindel zu blockieren, und ziehen Sie die Spannmutter (17) mit dem Zweilochschlüssel fest.

Bedienung

  • Einschalten (GWS 17-125 S): Schieben Sie den Ein-/Ausschalter (3) nach vorne. Zum Arretieren drücken Sie den Schalter vorne nach unten.
  • Einschalten (GWS 17-125 PS): Entriegelungshebel (7) nach hinten schieben und Ein-/Ausschalter (3) nach oben drücken.
  • Drehzahlvorwahl: Mit dem Stellrad (5) kann die Drehzahl auch während des Betriebs angepasst werden.
  • Kickback Control: Bei einem plötzlichen Rückschlag wird die Stromzufuhr zum Motor elektronisch unterbrochen.

Wartung und Reinigung

  • Halten Sie die Lüftungsschlitze des Geräts stets sauber, um eine Überhitzung zu vermeiden.
  • Bei extremen Einsatzbedingungen empfiehlt sich die Verwendung einer Absauganlage.
  • Lassen Sie das Netzkabel bei Bedarf nur durch eine autorisierte Bosch-Kundendienststelle austauschen.

Herstellerinformationen

Robert Bosch GmbH

Markenprofil
Herstellerwebsite https://www.bosch.de Support https://www.bosch.de

Praktische Hilfe

Typische Probleme

Gerät startet nicht

Prüfen Sie die Stromversorgung und ob der Stecker fest in der Steckdose sitzt.

Starke Vibrationen während des Betriebs

Prüfen Sie, ob das Schleifwerkzeug korrekt montiert ist und ob es beschädigt oder unrund ist.

Schleifscheibe blockiert

Schalten Sie das Gerät sofort aus, ziehen Sie den Netzstecker und entfernen Sie die Ursache der Blockade.

Vor der Verwendung

  • Schutzbrille und Gehörschutz anlegen.
  • Zusatzhandgriff fest montieren.
  • Schutzhaube korrekt auf die Arbeitsrichtung einstellen.
  • Schleifwerkzeug auf Risse oder Verschleiß prüfen.
  • Probelauf von mindestens 1 Minute ohne Last durchführen.

Abbildungen und Diagramme

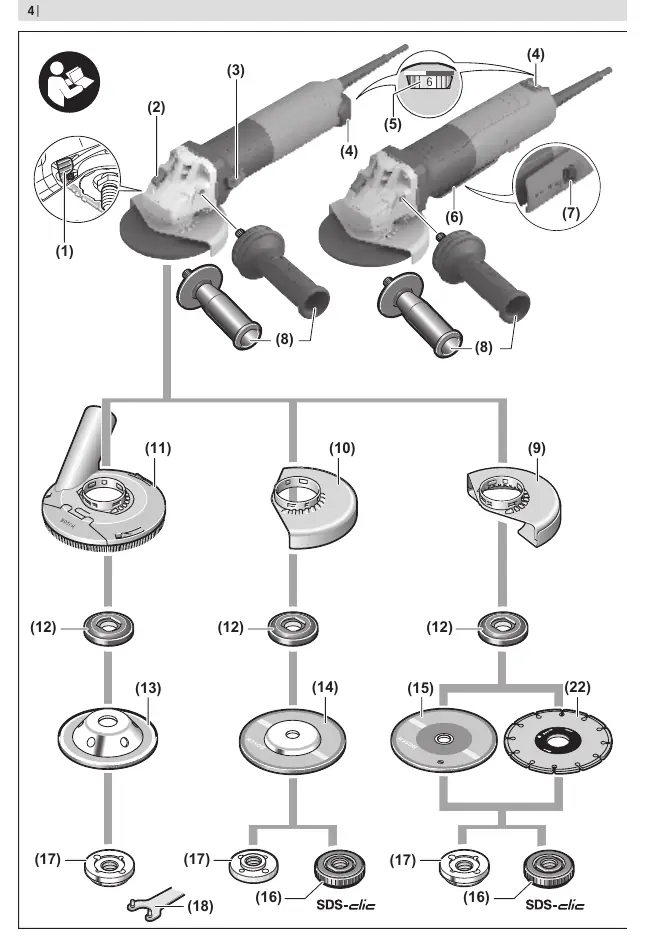

  • Seite 4: Explosionszeichnung der Komponenten und Montageübersicht.
  • Seite 6: Anleitung zum Drehen des Getriebekopfes.
  • Seite 15: Montage der SDS-clic Schnellspannmutter.

Modellkompatibilität

  • Nur für Schleifwerkzeuge mit passendem Gewinde und Durchmesser verwenden.
  • Nicht für das Schleifen von Beton geeignet.
  • Trennen von Stein nur mit Führungsschlitten zulässig.
