Werkzeuge / Elektrowerkzeuge
Bedienungsanleitung für Bosch GEX 40-150 Professional Exzenterschleifer
Schnelle Hilfe und Bedienungsanleitung für den Bosch GEX 40-150 Professional Exzenterschleifer. Erfahren Sie alles über Montage, Schleifblattwechsel, Staubabsaugung und Betrieb.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Bosch GEX 40-150 Professional ist ein Exzenterschleifer für das trockene Schleifen von Holz, Kunststoff, Metall und lackierten Oberflächen. Er bietet eine Nennaufnahmeleistung von 400 W und eine einstellbare Schwingzahl von 5500 bis 12000 min-1. S. 7, 12
Wichtigste Schritte
- Schleifblatt wechseln: Altes Blatt abziehen, Schleifteller reinigen, neues Blatt (mit passenden Löchern) festdrücken. S. 7, 12
- Staubbox leeren: Box leicht drehend nach hinten abziehen, Filterelement herausschrauben, Box entleeren, Filter ausklopfen. S. 8, 13
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Nennaufnahmeleistung | 400 W | Leistungsaufnahme | S. 7, 12 |
| Leerlaufdrehzahl | 5500–12000 min-1 | Drehzahlbereich | S. 7, 12 |
Wo es im PDF steht
- Sicherheitshinweise S. 5, 6, 10, 11
- Technische Daten S. 7, 12
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Bedienungsanleitung enthält alle notwendigen Informationen für den sicheren und effizienten Betrieb des Bosch GEX 40-150 Professional Exzenterschleifers. Das Gerät ist für das trockene Schleifen von Holz, Kunststoff, Metall, Spachtelmasse sowie lackierten Oberflächen konzipiert. Mit elektronischer Regelung ist es auch zum Polieren geeignet. Bitte beachten Sie vor der ersten Inbetriebnahme die Sicherheitshinweise.
Produktbeschreibung

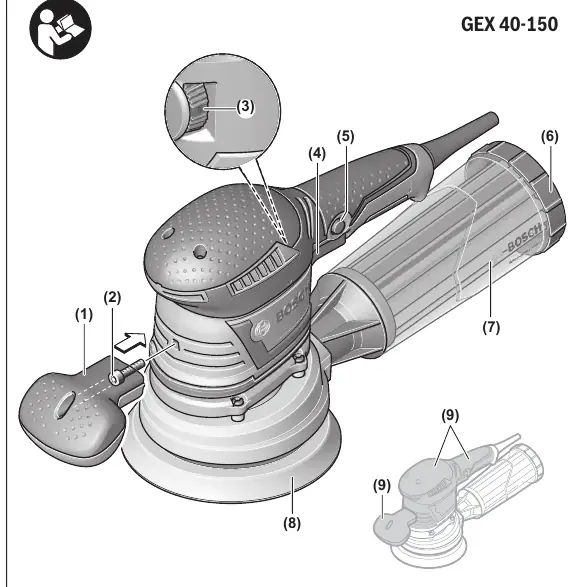

Der Exzenterschleifer verfügt über einen 400W Motor und ist für 150mm Schleifteller ausgelegt. Zu den wesentlichen Komponenten gehören der Zusatzgriff (1), das Stellrad zur Schwingzahlvorwahl (3), der Ein-/Ausschalter (4) mit Feststelltaste (5) sowie das Microfilter System (6, 7) zur Staubabsaugung.
Montage und Vorbereitung
Schleifblatt wechseln
Die Oberfläche des Schleiftellers (8) besteht aus einem Klettgewebe. Zum Wechseln heben Sie das alte Schleifblatt (10) seitlich an und ziehen es ab. Reinigen Sie den Schleifteller vor dem Aufsetzen eines neuen Blattes von Staub und Schmutz. Achten Sie darauf, dass die Ausstanzungen im Schleifblatt mit den Bohrungen am Schleifteller übereinstimmen.
Schleifteller wechseln
Bei Beschädigung muss der Schleifteller (8) sofort gewechselt werden. Entfernen Sie das Schleifblatt, drehen Sie die Schraube (11) vollständig heraus und nehmen Sie den Schleifteller ab. Setzen Sie den neuen Schleifteller auf und ziehen Sie die Schraube handfest an.
Staubabsaugung
Eigenabsaugung mit Staubbox
Schieben Sie die Staubbox (7) auf den Ausblasstutzen (12), bis sie spürbar einrastet. Zum Entleeren ziehen Sie die Staubbox leicht drehend nach hinten ab. Schrauben Sie das Filterelement (6) auf und entleeren Sie die Box. Reinigen Sie das Filterelement regelmäßig durch leichtes Ausklopfen auf einer festen Unterlage.
Fremdabsaugung
Für eine effizientere Absaugung kann ein Absaugschlauch (13) direkt an den Ausblasstutzen (12) angeschlossen werden. Achten Sie darauf, dass die seitlichen Öffnungen am Ausblasstutzen frei bleiben, um ein Festsaugen des Geräts am Werkstück zu verhindern.
Betrieb
Ein-/Ausschalten
Zum Einschalten drücken Sie den Ein-/Ausschalter (4). Zum Feststellen halten Sie den Schalter gedrückt und drücken zusätzlich die Feststelltaste (5). Zum Ausschalten lassen Sie den Ein-/Ausschalter los (bei arretiertem Schalter kurz drücken und dann loslassen).
Schwingzahl vorwählen
Mit dem Stellrad (3) können Sie die Schwingzahl auch während des Betriebs anpassen. Stufen 1-2 sind für niedrige, 3-4 für mittlere und 5-6 für hohe Schwingzahlen geeignet.
Arbeitshinweise
Führen Sie das Gerät mit mäßigem Druck flächig über das Werkstück. Ein zu hoher Anpressdruck führt nicht zu mehr Abtrag, sondern zu stärkerem Verschleiß von Gerät und Schleifblatt. Verwenden Sie für Metallbearbeitung genutzte Schleifblätter nicht mehr für andere Materialien.
Wartung und Reinigung
Ziehen Sie vor allen Arbeiten am Gerät den Netzstecker. Halten Sie das Gerät und die Lüftungsschlitze sauber. Sollte ein Austausch der Anschlussleitung erforderlich sein, muss dies durch Bosch oder eine autorisierte Kundendienststelle erfolgen.
Herstellerinformationen
Robert Bosch GmbH
Praktische Hilfe
Typische Probleme
Leerlaufschwingzahl steigt stetig an
Der Schleifteller ist beschädigt oder die Schleiftellerbremse ist abgenutzt. Lassen Sie diese von einer autorisierten Kundendienststelle ersetzen.
Schlechte Staubabsaugung
Staubbox ist voll oder das Filterelement ist verstopft. Leeren Sie die Box und reinigen Sie das Filterelement.
Vor der Verwendung
- Netzspannung prüfen (muss mit Typenschild übereinstimmen).
- Schleifteller auf Beschädigungen prüfen.
- Passendes Schleifblatt für das Material wählen.
- Staubbox oder Absaugschlauch korrekt montieren.
- Zusatzgriff bei Bedarf festschrauben.
Technische Daten in der Praxis
- Nennaufnahmeleistung (400 W)
- Gibt die Leistungsaufnahme des Motors an.
- Leerlaufdrehzahl (5500–12000 min-1)
- Einstellbarer Drehzahlbereich für verschiedene Materialien.
- Schwingkreisdurchmesser (4 mm)
- Bestimmt die Größe der Exzenterbewegung und damit den Abtrag.
Abbildungen und Diagramme
- Abbildung A: Wechseln des Schleifblatts.
- Abbildung B: Wechseln des Schleiftellers.
- Abbildung C-G: Montage und Entleerung der Staubbox.
- Abbildung H: Anschluss einer externen Staubabsaugung.
Modellkompatibilität
- Nur original Bosch-Schleifzubehör verwenden.
- Pads mit Ø 150 mm und Ø 125 mm haben unterschiedliche Mitnehmer und sind nicht untereinander kompatibel.
