Installationsanleitung für Dunstabzugshaube Belling Cookcentre 110T

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation und Wartung der Belling Cookcentre 110T Dunstabzugshaube. Vor der Installation müssen zwingend die Sicherheitshinweise in der separaten Bedienungsanleitung gelesen werden. Das Gerät kann sowohl im Abluftbetrieb als auch im Umluftbetrieb installiert werden.

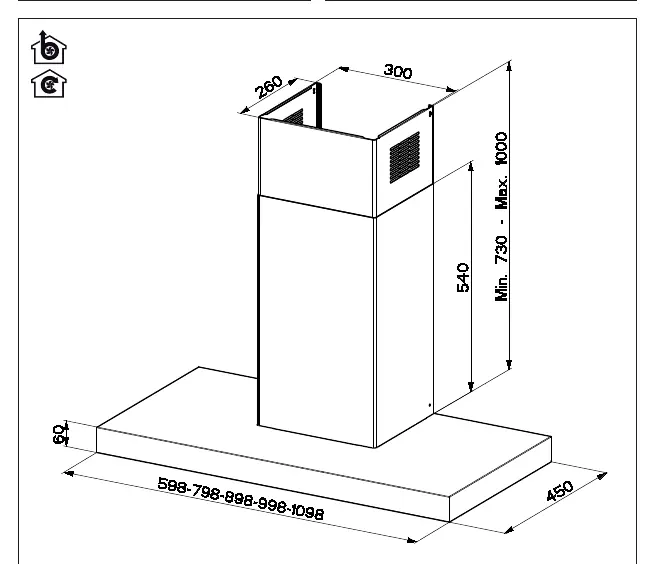

Sicherheitsabstände und Vorbereitung

Bei der Montage müssen die Mindestabstände zum Kochfeld eingehalten werden, um eine sichere Funktion zu gewährleisten:

• Elektroherde: Mindestens 500 mm Abstand.
• Gasherde: Mindestens 650 mm Abstand.

Stellen Sie sicher, dass die Wand für die Montage geeignet ist und verwenden Sie geeignetes Werkzeug für die Bohrungen.

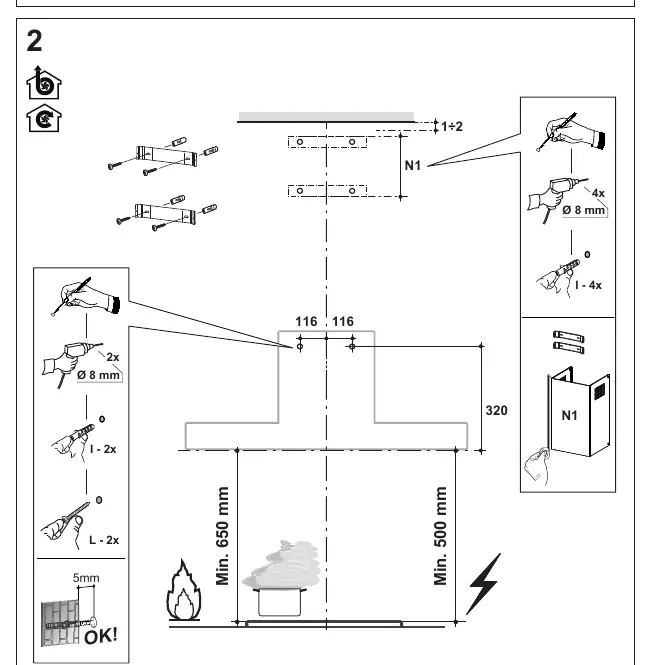

Montage der Dunstabzugshaube

1. Markieren Sie die Positionen für die Halterungen an der Wand unter Berücksichtigung der Abstände zum Kochfeld.
2. Bohren Sie die Löcher und setzen Sie die Dübel ein.
3. Montieren Sie die Wandhalterungen (N1).
4. Hängen Sie den Haubenkörper ein und richten Sie ihn aus.
5. Sichern Sie den Haubenkörper mit den mitgelieferten Schrauben.
6. Installieren Sie den Kamin (N1/N2) und befestigen Sie ihn an den Halterungen.

Betriebsarten: Abluft und Umluft

Die Dunstabzugshaube unterstützt zwei Betriebsarten:

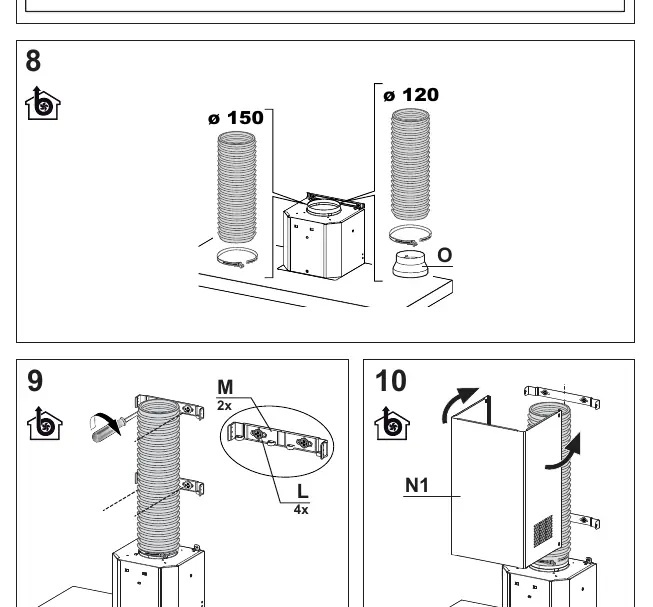

• Abluftbetrieb: Die Luft wird über ein Rohr (120 mm oder 150 mm Durchmesser) nach außen geleitet. Verwenden Sie die entsprechenden Rohrschellen.

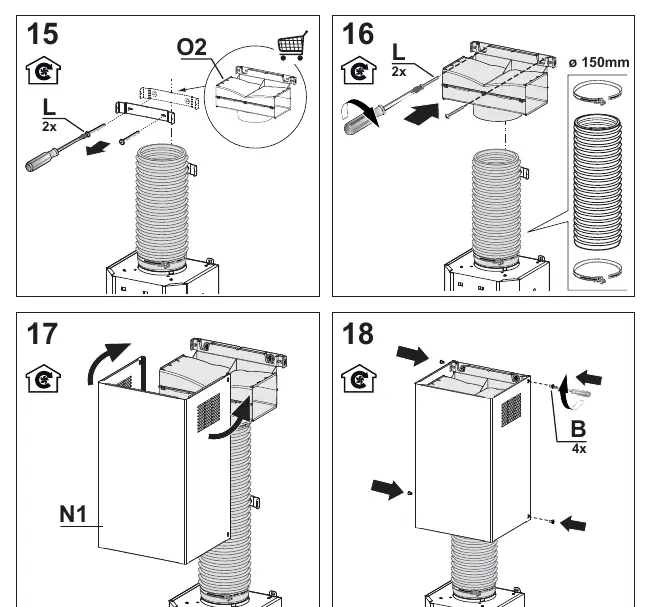

• Umluftbetrieb: Die Luft wird gereinigt und zurück in den Raum geleitet. Hierfür ist die Installation des Aktivkohlefilters (W) und des Luftleitstücks (O2) erforderlich.

Wartung und Filterwechsel

Die Dunstabzugshaube erfordert regelmäßige Wartung:

• Fettfilter (Z): Diese sollten regelmäßig entnommen und gereinigt werden.
• Aktivkohlefilter (W): Bei Umluftbetrieb muss dieser Filter regelmäßig gewechselt werden, um die Geruchsfilterung aufrechtzuerhalten.
