Installationsanleitung für Dunstabzugshaube Stoves 110CM
Schnelle Installationsanleitung für die Stoves 110CM Dunstabzugshaube. Enthält wichtige Sicherheitshinweise, Montageabstände, Installationsschritte für Abluft- und Umluftbetrieb sowie Anweisungen zur Filterwartung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung dient der fachgerechten Installation der Stoves 110CM Dunstabzugshaube. Vor Beginn der Arbeiten müssen zwingend die Sicherheitshinweise in der separaten Bedienungsanleitung gelesen werden. Tragen Sie während der Montage Schutzhandschuhe, um Verletzungen an scharfen Kanten zu vermeiden.

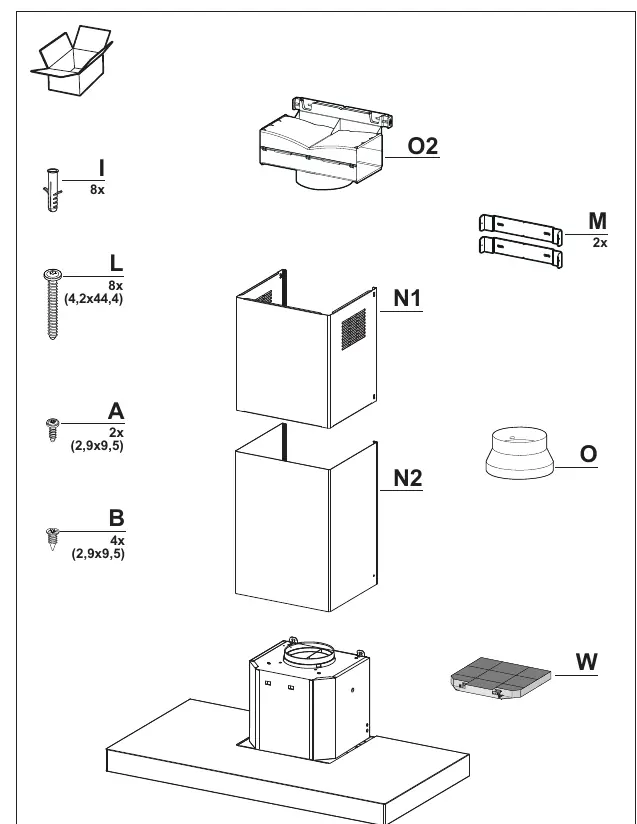

Lieferumfang
Stellen Sie vor der Montage sicher, dass alle Teile vorhanden sind:
- Befestigungsschrauben und Dübel (Typ I, L, A, B)
- Kaminverkleidungen (N1, N2)
- Abluftstutzen (O2)
- Reduzierstück (O)
- Montagehalterungen (M)
- Aktivkohlefilter (W)
Vorbereitung und Sicherheit

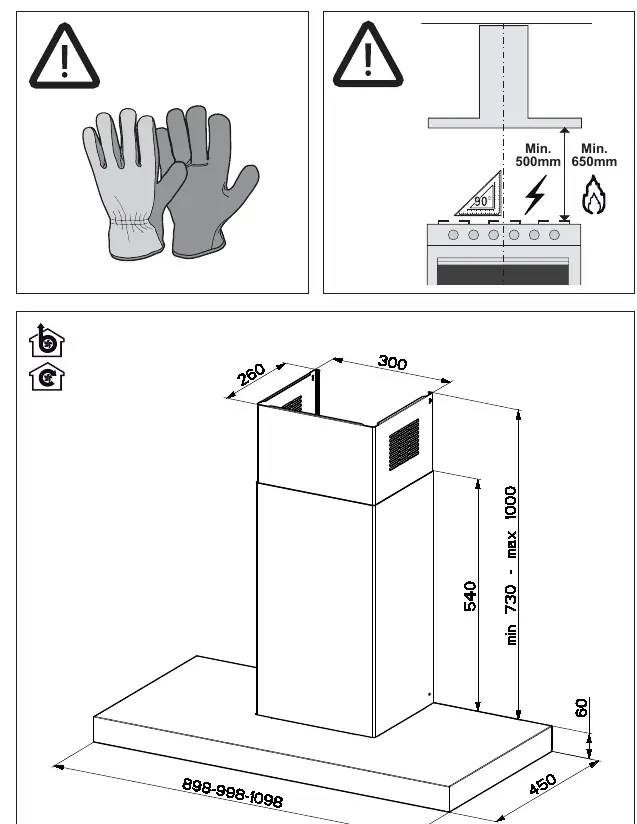

Beachten Sie die vorgeschriebenen Sicherheitsabstände zwischen Kochfeld und Unterkante der Dunstabzugshaube:
- Mindestabstand Elektroherd: 500 mm
- Mindestabstand Gasherd: 650 mm
Prüfen Sie die Wandbeschaffenheit, um sicherzustellen, dass sie das Gewicht der Haube tragen kann. Verwenden Sie für die Abluftführung Rohre mit einem Durchmesser von 120 mm oder 150 mm.
Installation
Die Installation erfolgt in mehreren Schritten:

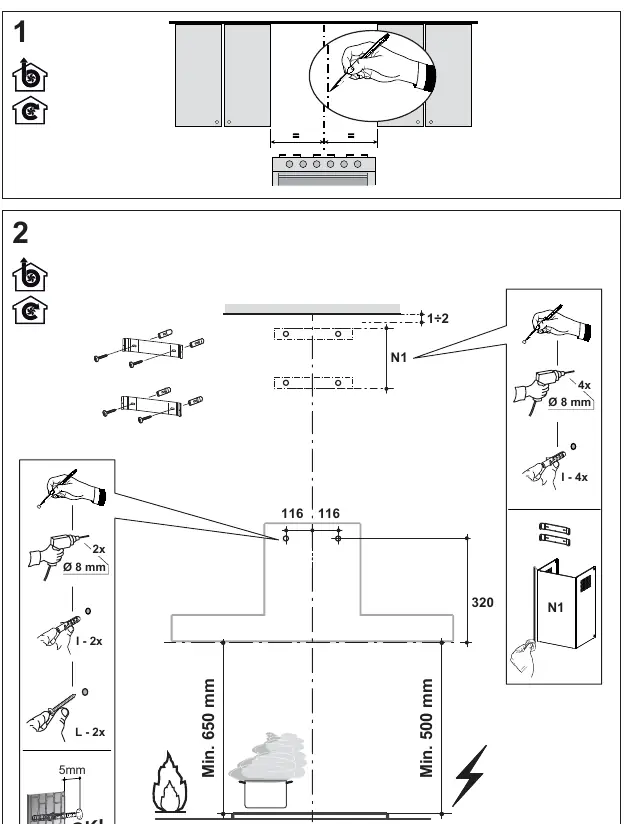

- Markierung und Bohrung: Markieren Sie die Position der Halterungen an der Wand unter Berücksichtigung der Mindestabstände. Bohren Sie die Löcher und setzen Sie die Dübel ein.
- Montage der Halterungen: Befestigen Sie die Wandhalterungen (N1) sicher an der Wand.
- Montage des Haubenkörpers: Hängen Sie die Dunstabzugshaube in die Halterungen ein und richten Sie diese waagerecht aus.
- Abluftführung: Schließen Sie das Abluftrohr an den Stutzen an. Sichern Sie die Verbindung mit Schlauchschellen.
- Kaminmontage: Setzen Sie die Kaminverkleidungen (N1, N2) auf und verschrauben Sie diese mit den Halterungen.
Betriebsarten
Das Gerät kann in zwei Betriebsarten installiert werden:
- Abluftbetrieb: Die Luft wird über ein Rohr nach außen geleitet. Verwenden Sie hierfür das passende Abluftrohr (Ø 120/150 mm).
- Umluftbetrieb: Die Luft wird gereinigt und in den Raum zurückgeführt. Hierfür muss der Umluftstutzen (O2) montiert und der Aktivkohlefilter (W) eingesetzt werden.
Wartung der Filter
Die Dunstabzugshaube benötigt regelmäßige Wartung:
- Fettfilter (Z): Dieser muss regelmäßig gereinigt werden, um die Leistung zu erhalten.
- Aktivkohlefilter (W): Bei Umluftbetrieb muss dieser Filter regelmäßig ausgetauscht werden, um Gerüche effektiv zu neutralisieren.
Praktische Hilfe
Typische Probleme
Geruchsbildung bei Umluftbetrieb
Der Aktivkohlefilter (W) ist gesättigt und muss ausgetauscht werden.
Haube hängt schief
Überprüfen Sie die Ausrichtung der Wandhalterungen und justieren Sie die Schrauben am Haubenkörper.
Abluftleistung unzureichend
Prüfen Sie, ob das Abluftrohr geknickt ist oder der Durchmesser (120/150 mm) nicht korrekt eingehalten wurde.
Vor der Verwendung
- Sicherheitsabstand von 500 mm (Elektro) bzw. 650 mm (Gas) prüfen.
- Wand auf Tragfähigkeit für das Gewicht der Haube prüfen.
- Passenden Abluftschlauch (Ø 120 mm oder 150 mm) bereitstellen.
- Schutzhandschuhe für die Montage bereitlegen.
- Betriebsart (Abluft oder Umluft) vorab festlegen.
Technische Daten in der Praxis
- Ø 120 mm / 150 mm
- Erforderlicher Durchmesser für das Abluftrohr.
Abbildungen und Diagramme
- Die Anleitung zeigt detaillierte Montageschritte für die Wandbefestigung und Kaminmontage.
- Unterscheidung zwischen Abluft- und Umluftinstallation durch spezifische Bauteile (O2 für Umluft).
Modellkompatibilität
- Geeignet für Abluft- und Umluftbetrieb.
- Kompatibel mit 120 mm und 150 mm Abluftrohren.
