Installationsanleitung für Dunstabzugshaube Belling 100PYR

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die fachgerechte Installation der Dunstabzugshaube Belling 100PYR. Vor Beginn der Arbeiten ist es zwingend erforderlich, die Sicherheitshinweise in der separaten Bedienungsanleitung zu lesen. Stellen Sie sicher, dass Sie über das notwendige Werkzeug verfügen und tragen Sie während der Montage Schutzhandschuhe, um Verletzungen an scharfen Kanten zu vermeiden.

Vorbereitung und Sicherheit

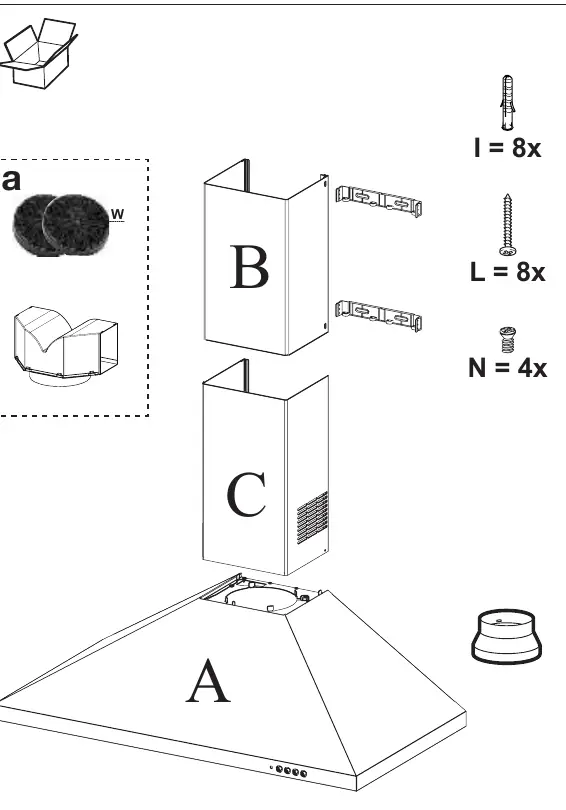

Der Mindestabstand zwischen der Kochfläche und der Unterkante der Dunstabzugshaube muss 65 cm betragen. Stellen Sie sicher, dass die Wand für die Montage geeignet ist und das Gewicht der Haube tragen kann. Überprüfen Sie vor Beginn den Lieferumfang anhand der Teileliste (Haubenkörper A, Kaminteile B und C, Befestigungsmaterial).

Installationsarten

Die Dunstabzugshaube kann in zwei Betriebsarten installiert werden:

• Abluftbetrieb: Die Luft wird über ein Abluftrohr (Durchmesser 120 mm oder 150 mm) nach außen geleitet.
• Umluftbetrieb: Die Luft wird durch Aktivkohlefilter gereinigt und in den Raum zurückgeführt. Hierfür ist die Montage der entsprechenden Filter erforderlich.

Montageschritte

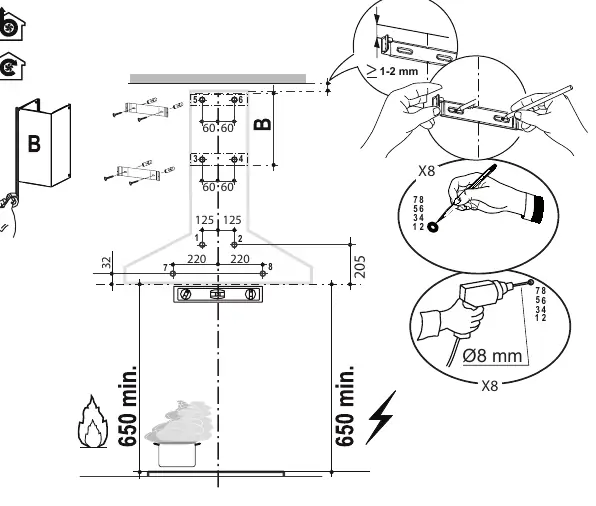

1. Markierung: Zeichnen Sie die Position der Haube an der Wand unter Berücksichtigung des Sicherheitsabstands von 65 cm ein.
2. Bohren: Bohren Sie die Löcher gemäß der Bohrschablone und setzen Sie die Dübel ein.
3. Befestigung: Montieren Sie die Halterungen für den Kamin und den Haubenkörper an der Wand.
4. Haubenmontage: Hängen Sie den Haubenkörper in die Halterungen ein und sichern Sie ihn mit den mitgelieferten Schrauben.
5. Kaminmontage: Setzen Sie die Kaminverlängerungen (B und C) auf und verschrauben Sie diese mit der Halterung.

Filterinstallation

Bei Umluftbetrieb müssen die Aktivkohlefilter am Motor befestigt werden. Drehen Sie die Filter im Uhrzeigersinn, bis sie einrasten. Die Fettfilter sollten regelmäßig gereinigt werden, um die Leistung der Haube zu erhalten.
