Dieses Dokument enthält die technischen Spezifikationen und Installationsvoraussetzungen für den Belling BEL RCA COOKCENTRE 110DF. Es dient als Referenz für die Leistungsdaten der Kochzonen, die Funktionen der Backöfen sowie die elektrischen und gastechnischen Anschlussanforderungen. Bitte beachten Sie, dass für die Installation ein Festanschluss erforderlich ist und ein LPG-Umrüstsatz nicht im Lieferumfang enthalten ist.
Produktübersicht
Der Belling BEL RCA COOKCENTRE 110DF ist ein 110 cm breiter Dual-Fuel-Herd. Er kombiniert ein Gaskochfeld mit sieben Brennern und zwei Elektrobacköfen sowie einem separaten Grill und einem Staufach. Das Gerät ist für den freistehenden Betrieb konzipiert.
Kochfeld und Brenner

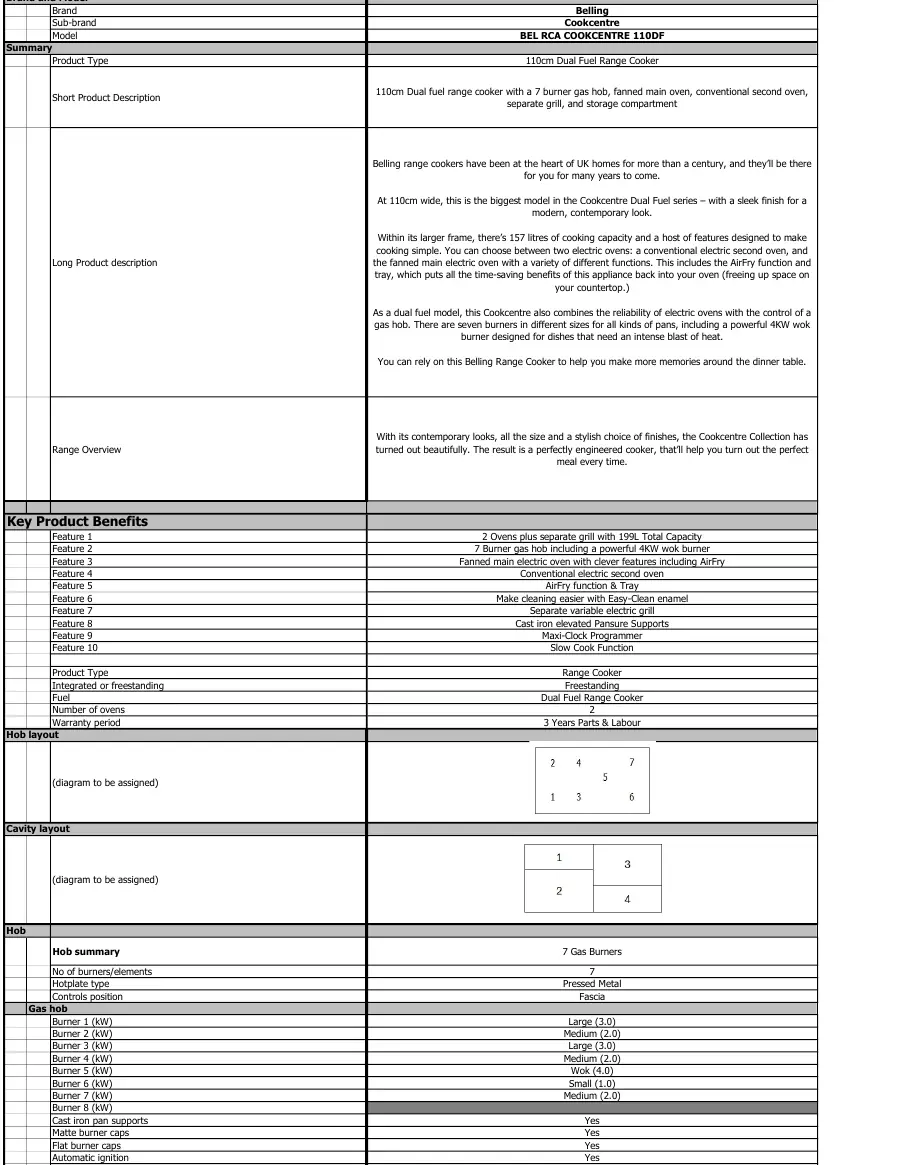

Das Gaskochfeld verfügt über 7 Brenner mit automatischer Zündung und Flammüberwachung:
- Brenner 1 & 3: Groß (3,0 kW)
- Brenner 2, 4 & 7: Mittel (2,0 kW)
- Brenner 5: Wok-Brenner (4,0 kW)
- Brenner 6: Klein (1,0 kW)
Das Kochfeld ist mit gusseisernen Topfträgern und matten Brennerkappen ausgestattet.
Backofen-Konfiguration
Der Herd bietet vier Kammern mit unterschiedlichen Funktionen:
- Kammer 1 (Oben links): Variabler Elektrogrill (1,6 kW).
- Kammer 2 (Unten links): Konventioneller Elektrobackofen (2,2 kW) mit Slow-Cook- und Warmhaltefunktion.
- Kammer 3 (Oben rechts): Umluft-Elektrobackofen (3,2 kW) mit AirFry-Funktion, Auftau-/Gärfunktion und Warmhaltefunktion.
- Kammer 4 (Unten rechts): Staufach.

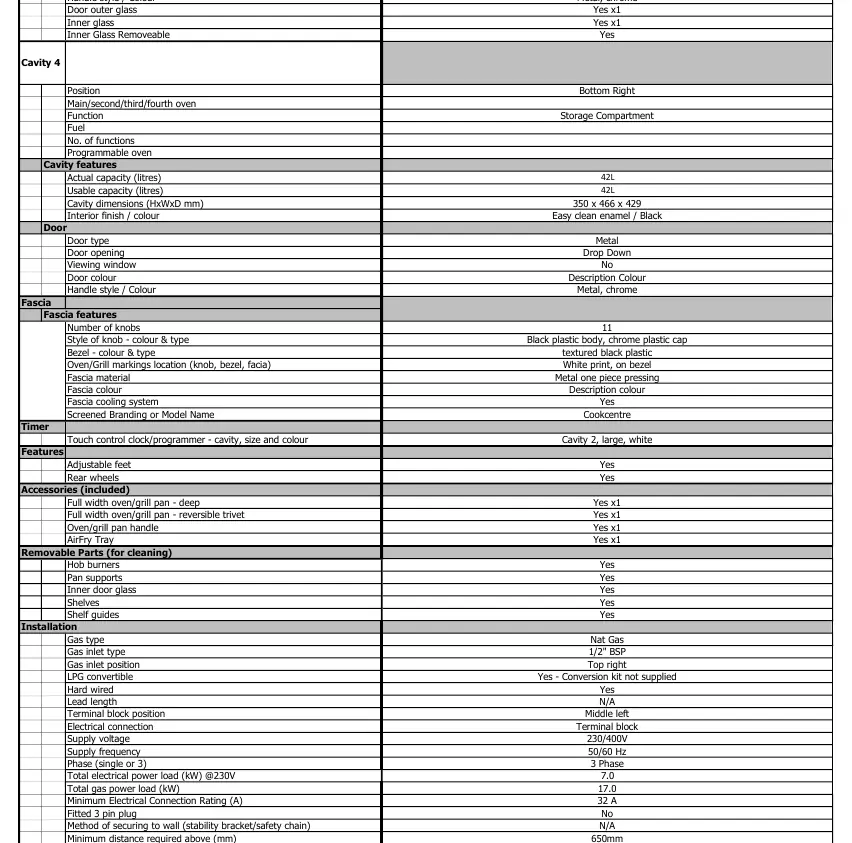

Installation und Anschluss
Die Installation muss gemäß den folgenden Spezifikationen erfolgen:
- Gasanschluss: Erdgas (Nat Gas), 1/2 Zoll BSP, Anschluss oben rechts.
- Elektrischer Anschluss: Festanschluss (Hard wired), 230/400V, 50/60 Hz, 3-Phasen-Anschluss.
- Absicherung: Mindestens 32 A.
- Gesamtleistung: 7,0 kW (elektrisch), 17,0 kW (Gas).
- Sicherheitsabstand: Mindestens 650 mm Abstand über dem Kochfeld einhalten.
Reinigung und Pflege
Zur Erleichterung der Reinigung sind folgende Teile entnehmbar:
- Kochfeldbrenner und Topfträger
- Innere Türgläser
- Backofen-Einschübe und Führungsschienen
Die Innenräume der Backöfen sind mit pflegeleichtem Easy-Clean-Emaille beschichtet.
Praktische Hilfe
Typische Probleme
LPG-Betrieb
Das Gerät ist für Erdgas ausgelegt. Ein Umrüstsatz für LPG ist nicht im Lieferumfang enthalten.
Elektrischer Anschluss
Das Gerät wird ohne Stecker geliefert und muss fest verdrahtet (Hard wired) an eine 3-Phasen-Stromversorgung angeschlossen werden.
Vor der Verwendung
- Prüfen Sie, ob der Gasanschluss (1/2 Zoll BSP) korrekt installiert ist.
- Stellen Sie sicher, dass eine 3-Phasen-Stromversorgung mit mindestens 32 A Absicherung vorhanden ist.
- Halten Sie einen Mindestabstand von 650 mm über dem Kochfeld ein.
- Überprüfen Sie, ob alle entnehmbaren Teile (Brenner, Roste) korrekt eingesetzt sind.
Technische Daten in der Praxis
- 4 kW Wok-Brenner
- Leistungsstärkster Brenner für schnelles Anbraten.
Modellkompatibilität
- LPG-Umrüstsatz nicht im Lieferumfang enthalten.
- Nur für Festanschluss (Hard wired) geeignet, kein Stecker vorhanden.
