Installationsanleitung für Dunstabzugshaube Belling 110PYR

Wichtige Informationen aus der Anleitung

Diese Installationsanleitung richtet sich an Fachpersonal oder versierte Heimwerker. Vor Beginn der Montage ist es zwingend erforderlich, die Sicherheitsinformationen in der separaten Bedienungsanleitung zu lesen. Die Dunstabzugshaube ist für den Betrieb in zwei Modi geeignet: Abluftbetrieb (nach außen) oder Umluftbetrieb (Filterung und Rückführung in den Raum).

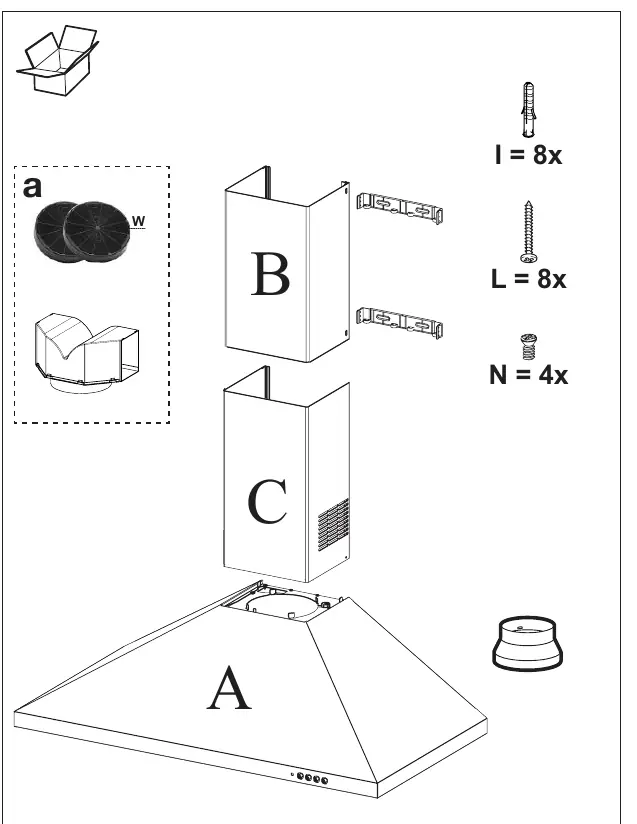

Lieferumfang

Stellen Sie vor Beginn sicher, dass alle Teile vorhanden sind:

• Dunstabzugshaube (A)
• Kaminabdeckungen (B, C)
• Aktivkohlefilter (W) - nur für Umluftbetrieb
• Befestigungsmaterial (Schrauben L, Dübel I, Schrauben N)
• Reduzierstück für Abluft

Vorbereitung und Sicherheit

Beachten Sie bei der Installation folgende Sicherheitsvorkehrungen:

• Tragen Sie während der Montage Schutzhandschuhe, um Schnittverletzungen an scharfen Kanten zu vermeiden.
• Der Mindestabstand zwischen der Kochfläche und der Unterkante der Dunstabzugshaube muss 65 cm betragen.
• Prüfen Sie die Wandbeschaffenheit, um sicherzustellen, dass sie das Gewicht der Haube tragen kann.

Installationsarten

Abluftbetrieb: Die Luft wird über ein Abluftrohr (Durchmesser 120 mm oder 150 mm) nach außen geleitet. Das Rohr sollte mit einer leichten Neigung nach außen verlegt werden.

Umluftbetrieb: Die Luft wird durch Aktivkohlefilter gereinigt und wieder in den Raum abgegeben. Hierfür müssen die mitgelieferten Aktivkohlefilter (W) installiert werden.

Montageanleitung

1. Markieren Sie die Position der Dunstabzugshaube an der Wand unter Berücksichtigung des Mindestabstands von 65 cm zum Kochfeld.
2. Bohren Sie die Löcher gemäß den Maßen in der Anleitung (siehe Diagramm auf Seite 7).
3. Befestigen Sie die Wandhalterungen mit den mitgelieferten Dübeln und Schrauben.
4. Hängen Sie die Dunstabzugshaube in die Halterungen ein und sichern Sie diese.
5. Montieren Sie die Kaminabdeckungen (B und C) und verschrauben Sie diese mit dem Gehäuse.

Inbetriebnahme und Filter

Nach der physischen Montage müssen die Filter eingesetzt werden. Bei Umluftbetrieb setzen Sie die Aktivkohlefilter (W) auf den Motor und verriegeln diese. Die Fettfilter (Z) werden anschließend in die Unterseite der Haube eingesetzt.
