Installationsanleitung für Dunstabzugshaube Belling 100T
Erfahren Sie, wie Sie die Belling 100T Dunstabzugshaube korrekt installieren. Diese Anleitung enthält wichtige Schritte zur Montage, zu den Sicherheitsabständen sowie zur Konfiguration für Abluft- oder Umluftbetrieb.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die fachgerechte Installation der Belling 100T Dunstabzugshaube. Vor Beginn der Arbeiten ist es zwingend erforderlich, die Sicherheitshinweise in der separaten Bedienungsanleitung zu lesen. Achten Sie bei der Montage auf die korrekten Sicherheitsabstände zum Kochfeld, um Brandgefahren zu vermeiden.
Sicherheitsabstände
- Elektroherd: Mindestabstand 500 mm.
- Gasherd: Mindestabstand 650 mm.
Installationsschritte
Vorbereitung und Montage

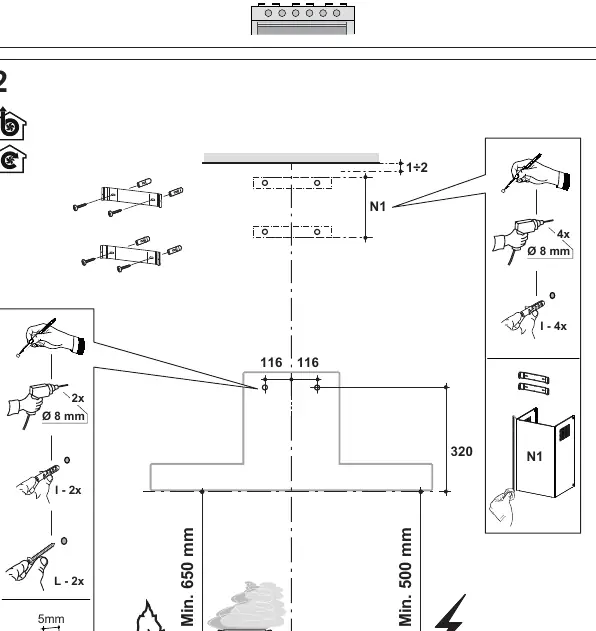

- Markieren Sie die Position der Halterung (N1) an der Wand über dem Kochfeld.
- Bohren Sie die Löcher (Ø 8 mm) und setzen Sie die Dübel (I) ein.
- Befestigen Sie die Halterung (N1) mit den Schrauben (L) an der Wand.
- Hängen Sie den Hauptkörper der Dunstabzugshaube in die Halterung ein und richten Sie ihn aus.
- Sichern Sie das Gerät mit den entsprechenden Schrauben.
- Montieren Sie die Kaminverkleidung (N1/N2) und fixieren Sie diese.
Betriebsarten
Abluftbetrieb
Im Abluftbetrieb wird die Luft nach außen geleitet. Verwenden Sie ein Abluftrohr mit einem Durchmesser von 120 mm oder 150 mm. Sichern Sie das Rohr mit den beiliegenden Schlauchschellen.
Umluftbetrieb

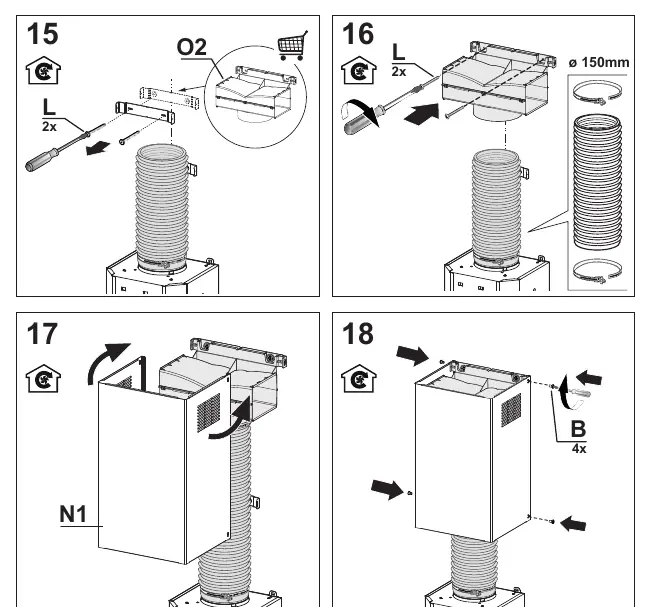

Im Umluftbetrieb wird die Luft gereinigt und zurück in den Raum geleitet. Hierfür ist der Einbau des Luftumlenkers (O2) und des Aktivkohlefilters (W) erforderlich. Verwenden Sie ein 150 mm Rohr.
Wartung

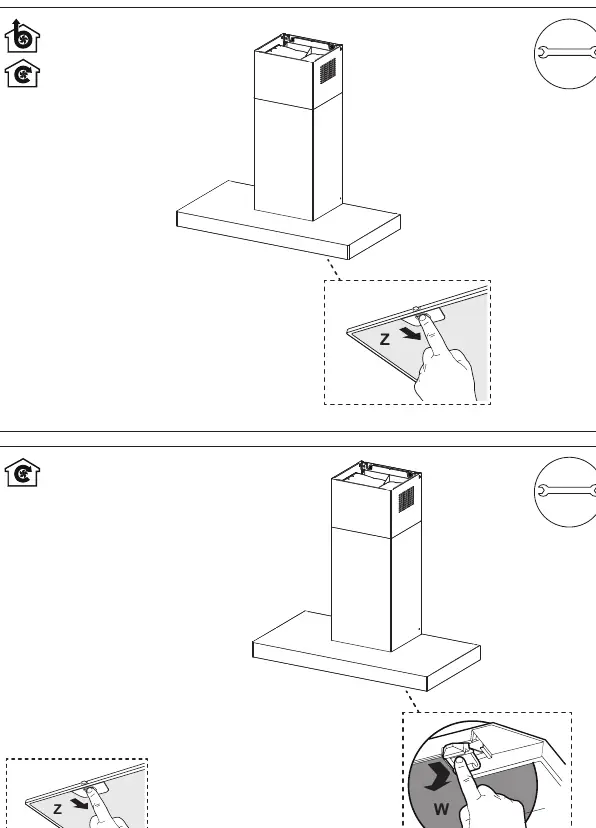

- Fettfilter (Z): Der Metallfettfilter sollte regelmäßig entnommen und gereinigt werden.
- Aktivkohlefilter (W): Bei Betrieb im Umluftmodus muss der Aktivkohlefilter regelmäßig ausgetauscht werden, um die Geruchsfilterung zu gewährleisten.
Praktische Hilfe
Typische Probleme
Dunstabzugshaube saugt nicht effektiv
Prüfen Sie, ob das Abluftrohr geknickt ist oder ob der Durchmesser (120/150 mm) korrekt gewählt wurde.
Geruchsbildung im Umluftbetrieb
Überprüfen Sie, ob der Aktivkohlefilter (W) korrekt installiert ist oder ob er gesättigt ist und ausgetauscht werden muss.
Vor der Verwendung
- Sicherheitsabstand zum Kochfeld prüfen (min. 500 mm Elektro, 650 mm Gas).
- Geeignetes Werkzeug (Bohrer, Schraubendreher, Wasserwaage) bereitlegen.
- Entscheiden, ob Abluft- oder Umluftbetrieb genutzt wird.
- Wandbeschaffenheit für die Montage der Halterung prüfen.
- Alle Teile (N1, N2, O, Schrauben) auf Vollständigkeit prüfen.
Abbildungen und Diagramme
- N1/N2: Kaminverkleidungsteile zur Abdeckung des Abluftschachts.
- Z: Fettfilter, der regelmäßig gereinigt werden muss.
- W: Aktivkohlefilter, notwendig für den Umluftbetrieb.
Modellkompatibilität
- Für den Umluftbetrieb ist zwingend der Aktivkohlefilter (W) und der Luftumlenker (O2) erforderlich.
