Bedienungsanleitung für Dunstabzugshaube Belling 100PYR
Detaillierte Bedienungsanleitung für die Dunstabzugshaube Belling 100PYR. Informationen zu Installation, Bedienung, Filterwechsel und Sicherheit.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Diese Bedienungsanleitung enthält wichtige Sicherheits- und Betriebshinweise für die Dunstabzugshaube Belling 100PYR. Vor der Installation und Inbetriebnahme müssen die Schutzfolien vollständig entfernt werden. Der elektrische Anschluss darf ausschließlich durch einen qualifizierten Fachmann erfolgen. Achten Sie auf einen Mindestsicherheitsabstand von 650 mm zwischen Kochfeld und Abzugshaube. Bei gleichzeitigem Betrieb mit gasbetriebenen Geräten ist auf eine ausreichende Belüftung des Raumes zu achten, um einen Rückfluss von Abgasen zu verhindern.
Bedienung
Die Steuerung der Dunstabzugshaube erfolgt über das Bedienfeld an der Vorderseite:
- Taste 1: Startet den Motor auf der ersten Geschwindigkeitsstufe.
- Taste 2: Startet den Motor auf der zweiten Geschwindigkeitsstufe.
- Taste 3: Startet den Motor auf der dritten Geschwindigkeitsstufe.
- Licht-Taste: Schaltet die Beleuchtung ein und aus.
Hinweis: Die Taste 1 schaltet den Motor immer auf die erste Stufe, bevor er ausgeschaltet wird.
Reinigung und Wartung
Eine regelmäßige Wartung ist für die einwandfreie Funktion und Sicherheit unerlässlich:
- Fettfilter: Diese müssen alle 2 Monate oder bei intensiver Nutzung häufiger gereinigt werden. Sie sind spülmaschinenfest.

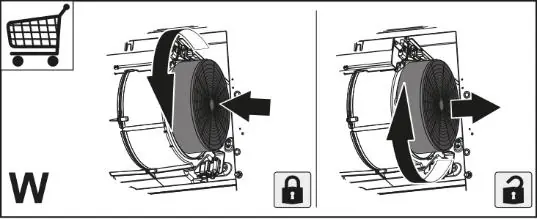

- Aktivkohlefilter: Diese Filter können nicht gewaschen oder regeneriert werden. Sie müssen etwa alle 4 Monate oder bei intensiver Nutzung häufiger ausgetauscht werden.
- Gehäuse: Reinigen Sie die Haube mit einem feuchten Tuch und einem neutralen Flüssigreiniger.
Sicherheitshinweise
Verwenden Sie keine offenen Flammen unter der Haube. Fritteusen müssen während des Betriebs ständig überwacht werden, da überhitztes Öl Feuer fangen kann. Das Gerät darf von Kindern ab 8 Jahren und Personen mit eingeschränkten Fähigkeiten nur unter Aufsicht oder nach entsprechender Einweisung verwendet werden.
Technische Daten
- Stromversorgung: 230-240V ~ 50/60Hz
- Motorleistung: 140 W
- Lärmpegel: 45 dB (Stufe 1) bis 63 dB (Stufe 3)
- Abzugsrate: 260 m³/h (Stufe 1) bis 600 m³/h (Stufe 3)
- Schutzklasse: Klasse I
Praktische Hilfe
Typische Probleme
Geruchsbildung trotz Betrieb
Aktivkohlefilter sind gesättigt und müssen alle 4 Monate ersetzt werden.
Motor läuft nicht
Sicherung prüfen und sicherstellen, dass der elektrische Anschluss korrekt durch einen Fachmann erfolgt ist.
Fettablagerungen am Gehäuse
Fettfilter alle 2 Monate in der Spülmaschine reinigen.
Vor der Verwendung
- Schutzfolien vor der Installation vollständig entfernen.
- Mindestabstand von 650 mm zum Kochfeld einhalten.
- Netzspannung mit dem Typenschild im Inneren der Haube abgleichen.
- Fachgerechten Elektroanschluss durch einen Techniker sicherstellen.
- Sicherstellen, dass die Abluftleitung einen Mindestdurchmesser von 120 mm hat.
Technische Daten in der Praxis
- Motorleistung
- 140 W Nennleistung für den Absaugmotor.
Abbildungen und Diagramme
- Das Bedienfeld zeigt Tasten für die Geschwindigkeitsstufen 1, 2, 3 und die Beleuchtung.
- Die Wartungsdiagramme zeigen die Entnahme und den Austausch der Filter.
Modellkompatibilität
- Nicht an Abgasschächte von gasbetriebenen Heizungen oder Kaminen anschließen.
- Bei Betrieb mit Gasgeräten auf ausreichende Raumlüftung achten.
