Bedienungsanleitung für das tragbare PA-System Behringer EUROPORT PPA2000BT/PPA500BT

Wichtige Informationen aus der Anleitung

Diese Schnellstartanleitung bietet eine Übersicht über die Inbetriebnahme und Bedienung der tragbaren PA-Systeme Behringer EUROPORT PPA2000BT und PPA500BT. Das System umfasst einen Mixer, Lautsprecher und integrierte Funktionen wie Bluetooth-Konnektivität, FBQ-Feedback-Erkennung und einen KLARK TEKNIK Multi-FX-Prozessor.

Sicherheitshinweise

• Verwenden Sie nur hochwertige professionelle Lautsprecherkabel mit 6,3 mm TS- oder Twist-Lock-Steckern.
• Öffnen Sie nicht das Gehäuse, da keine vom Benutzer zu wartenden Teile enthalten sind.
• Setzen Sie das Gerät nicht Regen oder Feuchtigkeit aus.
• Installieren Sie das Gerät nicht in beengten Räumen oder in der Nähe von Wärmequellen.
• Stellen Sie sicher, dass das Gerät an eine geerdete Netzsteckdose angeschlossen ist.

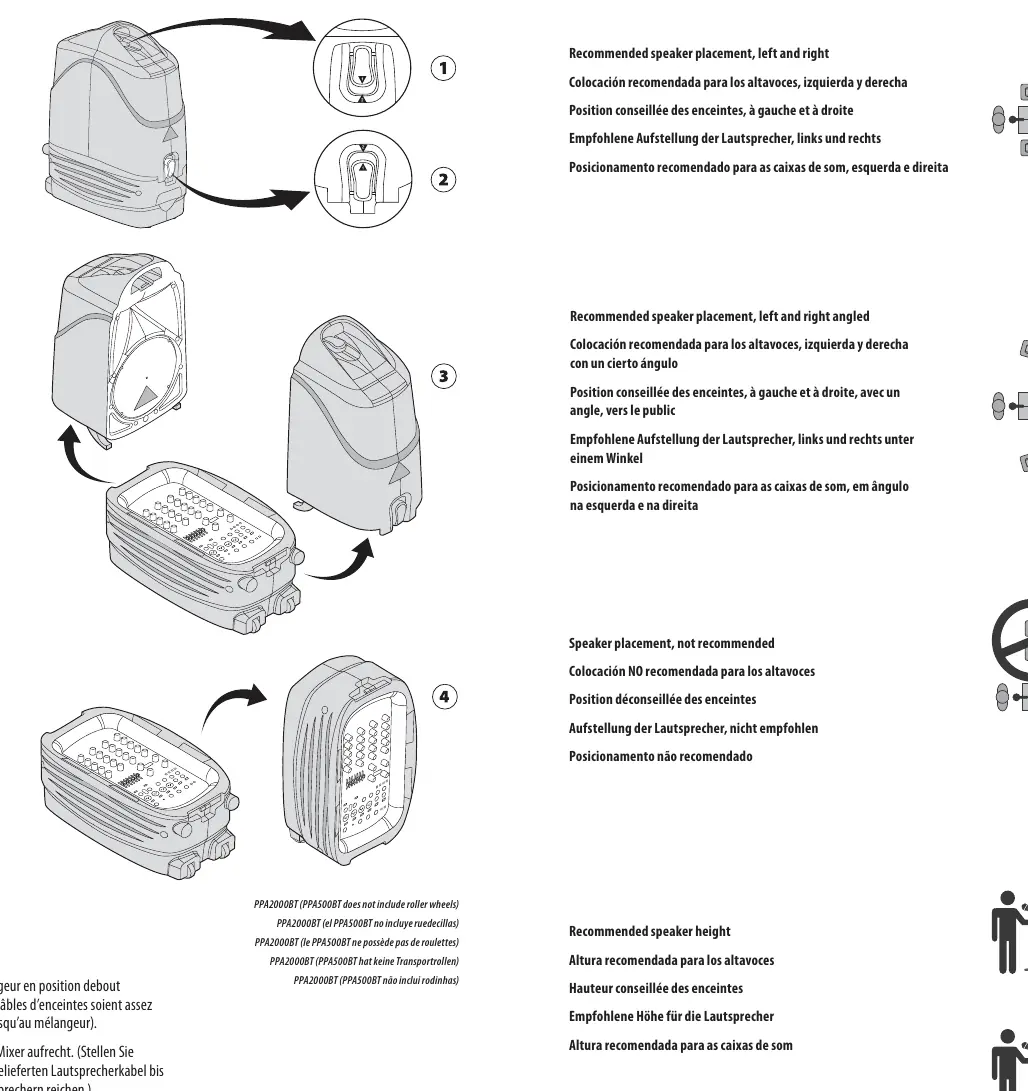

Aufbau und Einrichtung

1. Lösen Sie den oberen Riegel unter dem Tragegriff.
2. Lösen Sie die Seitenriegel, indem Sie sie drücken und anheben.
3. Entnehmen Sie die Lautsprecher und platzieren Sie diese an geeigneten Orten.
4. Stellen Sie den Mixer aufrecht auf und stellen Sie sicher, dass die Lautsprecherkabel die Lautsprecher erreichen.

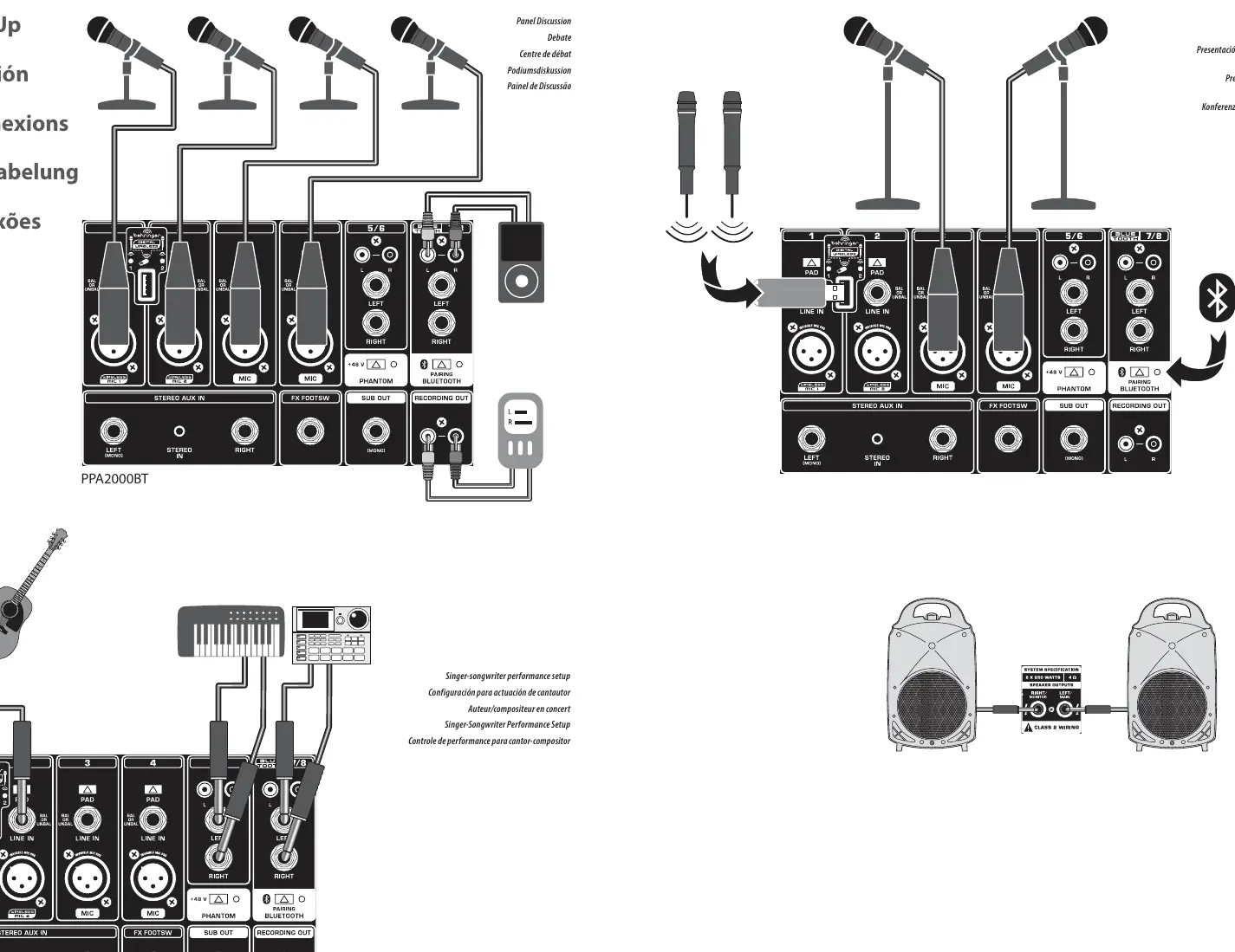

Verkabelung

Schließen Sie Mikrofone, Instrumente oder andere Line-Level-Quellen an die entsprechenden Eingänge an. Verwenden Sie die mitgelieferten Lautsprecherkabel, um die Lautsprecher mit den SPEAKER OUTPUTS am Mixer zu verbinden. Verwenden Sie keine Instrumentenkabel für die Lautsprecherverbindung.

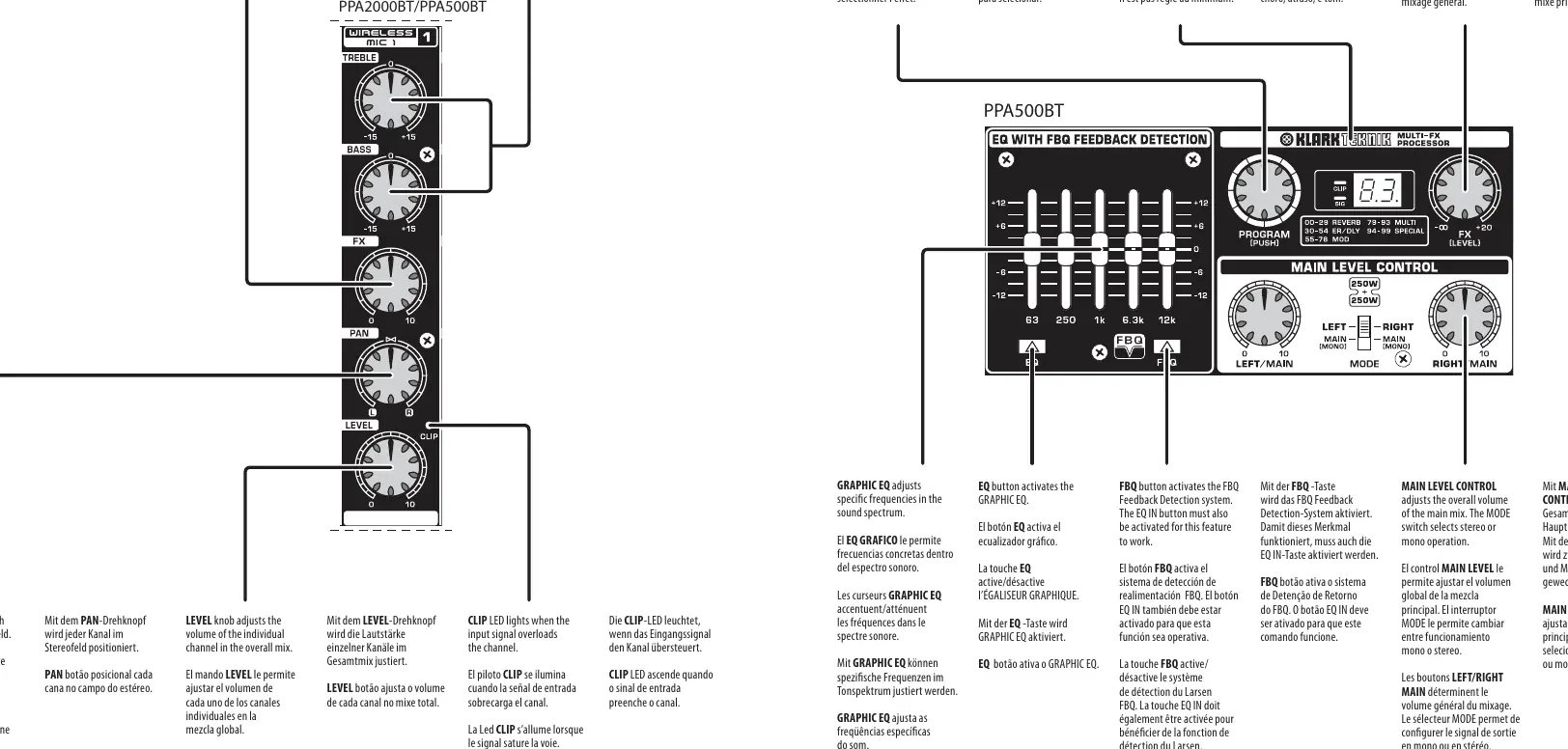

Bedienelemente

• EQ-Regler: Verstärken oder bedämpfen Sie Bässe und Höhen um 15 dB.
• FX-Regler: Bestimmt den Anteil des Kanalsignals, der an den Multi-FX-Prozessor gesendet wird.
• PAN-Regler: Positioniert den Kanal im Stereofeld.
• LEVEL-Regler: Justiert die Lautstärke des einzelnen Kanals.
• CLIP-LED: Leuchtet bei Übersteuerung des Eingangssignals.
• MAIN LEVEL CONTROL: Regelt die Gesamtlautstärke des Hauptmixes.

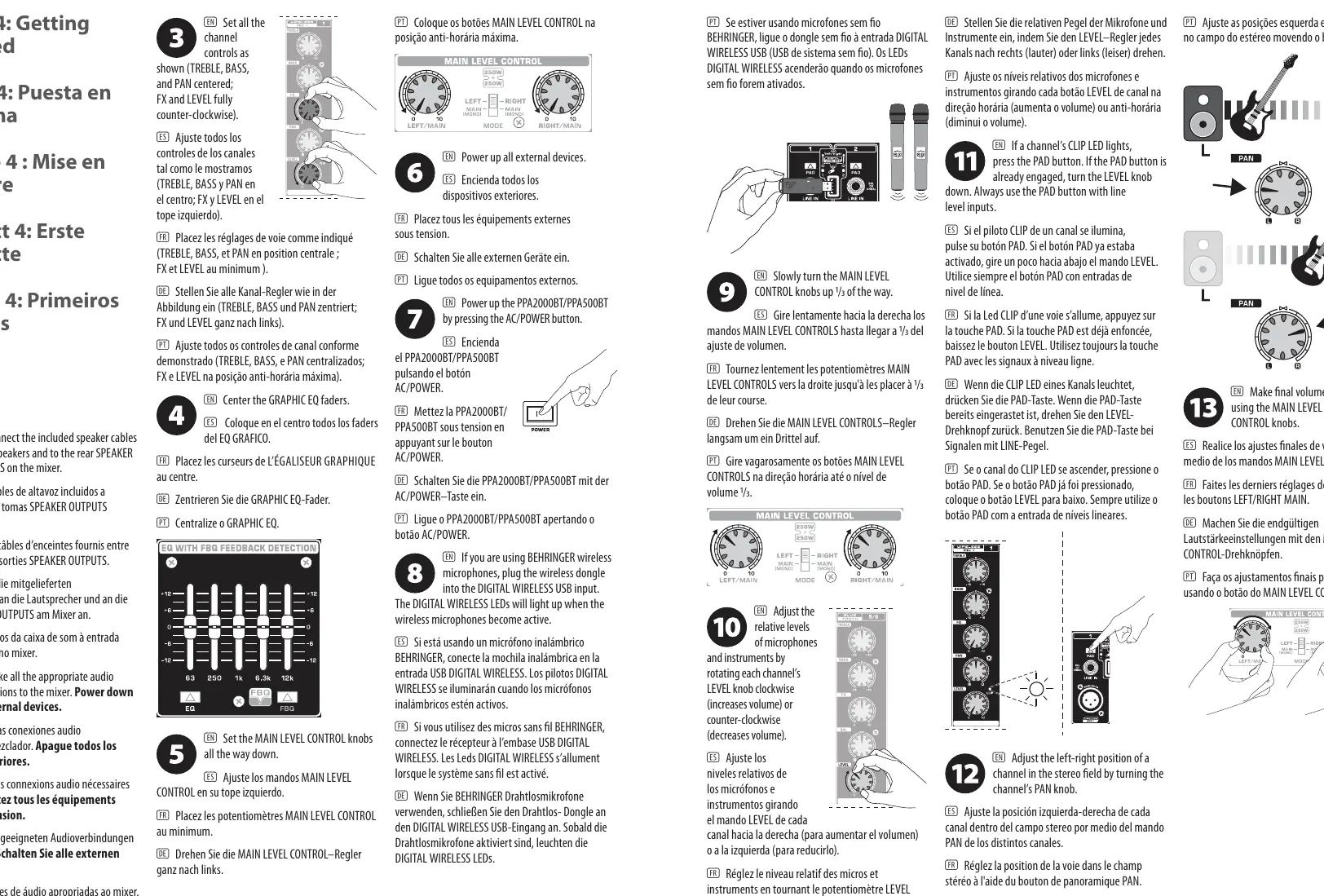

Erste Schritte

1. Stellen Sie alle Kanalregler wie in der Anleitung gezeigt ein (Treble/Bass/Pan zentriert, FX/Level auf Minimum).
2. Zentrieren Sie die Graphic EQ-Fader.
3. Drehen Sie die Main Level Control-Regler ganz nach links.
4. Schalten Sie alle externen Geräte ein, dann das PPA-System.
5. Drehen Sie die Main Level Control-Regler langsam auf ein Drittel auf.
6. Justieren Sie die relativen Pegel der Mikrofone und Instrumente.

Effekte hinzufügen

1. Stellen Sie den FX-Level-Regler am Multi-FX-Prozessor auf ca. 75 %.
2. Wählen Sie mit dem PROGRAM [PUSH]-Drehknopf einen Effekt aus und drücken Sie ihn zur Bestätigung.
3. Drehen Sie während des Sprechens oder Spielens den FX-Regler des jeweiligen Kanals nach rechts, um den gewünschten Effektanteil hinzuzufügen.

Feedback-Erkennung und Bluetooth

Feedback-Erkennung: Wenn ein Pfeifen auftritt, drücken Sie die EQ- und FBQ-Tasten. Eine LED am EQ-Slider leuchtet auf, die der Frequenz des Feedbacks entspricht. Senken Sie diesen Slider, bis das Feedback aufhört.

Bluetooth: Halten Sie die BLUETOOTH PAIRING-Taste gedrückt, bis die LED schnell blinkt. Aktivieren Sie Bluetooth an Ihrem Gerät und koppeln Sie es (PIN: 0000). Wenn die LED konstant leuchtet, ist die Verbindung hergestellt.

Technische Daten

• PPA2000BT: 2000 Watt, 8 Kanäle.
• PPA500BT: 500 Watt, 6 Kanäle.
• Frequenzgang: 50 Hz bis 22 kHz.
• Effekte: KLARK TEKNIK 24-bit Delta-Sigma.
• Anschlüsse: XLR, 6,3 mm Klinke, RCA, USB (für ULM-Mikrofone).
