Bedienungsanleitung für BAUER 64121 2-Gang-Winkelbohrmaschine

Erfahren Sie, wie Sie Ihre BAUER 64121 2-Gang-Winkelbohrmaschine sicher bedienen, montieren und warten. Dieser Leitfaden enthält wichtige Sicherheitshinweise, Anleitungen zur Fehlerbehebung und technische Daten.

PDF-Quelle: English · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

Die BAUER 64121 ist eine 2-Gang-Winkelbohrmaschine. Sie verfügt über einen verstellbaren Griff, einen Geschwindigkeitswahlschalter und eine Drehrichtungsumschaltung. Vor der Inbetriebnahme muss der Seitengriff montiert und der Bohrer korrekt im Futter befestigt werden. S. 1, 8, 9, 10

Wichtigste Schritte

Montage des Seitengriffs S. 8
Bohrerwechsel S. 10
Einstellung der Geschwindigkeit S. 10

Erste Inbetriebnahme

Überprüfen Sie das Gerät auf Transportschäden. S. 1
Montieren Sie den Seitengriff. S. 8

Weitere 4 Antworten anzeigen Weniger anzeigen

Probleme und Lösungen

Tool will not start

Check power cord, outlet, circuit breaker, or thermal reset button.

S. 13

Overheating

Allow tool to work at its own rate, keep bits sharp, clean vents.

S. 13

Wartung und Reset

Thermischer Rücksetzschalter S. 13

Technische Daten

Parameter	Wert	Hinweis	Seiten
Electrical Rating	120VAC / 13A	Spannung und Stromstärke	S. 8
No Load Speed (Low)	450 RPM	Leerlaufdrehzahl Stufe 1	S. 8
No Load Speed (High)	1750 RPM	Leerlaufdrehzahl Stufe 2	S. 8

Wo es im PDF steht

Sicherheitshinweise S. 2, 3, 4, 5
Technische Daten & Montage S. 8
Bedienung S. 10, 11
Wartung & Teileliste S. 12, 13, 14, 15

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 1

Seite 8

Seite 10

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält wichtige Sicherheitswarnungen, Montageanweisungen, Betriebsabläufe sowie Wartungs- und Reinigungsverfahren für die BAUER 64121 2-Gang-Winkelbohrmaschine. Lesen Sie das gesamte Dokument vor der ersten Inbetriebnahme sorgfältig durch, um Verletzungen zu vermeiden.

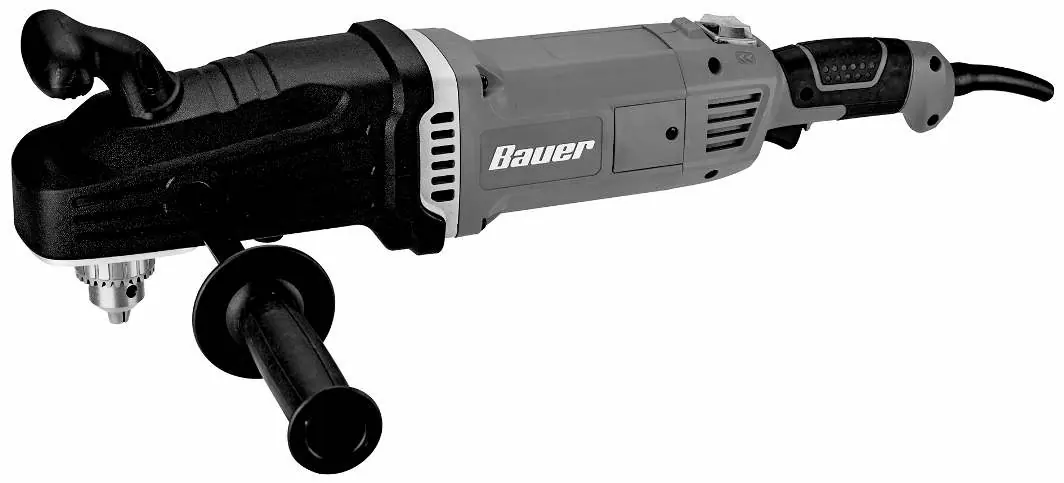

Beschreibung des Geräts

Die BAUER 64121 ist eine leistungsstarke Winkelbohrmaschine mit zwei Geschwindigkeitsstufen. Zu den Hauptkomponenten gehören das Bohrfutter, der Geschwindigkeitswahlschalter, der Drehrichtungsschalter, der verstellbare untere Griff und der Seitengriff.

Montage und Vorbereitung

Vor der Montage oder Einstellung muss das Gerät zwingend von der Stromquelle getrennt werden.

Seitengriff montieren: Schrauben Sie den Seitengriff sicher in eine der beiden Seiten der Bohrmaschine.
Bohrer einsetzen: Verwenden Sie den Bohrfutterschlüssel, um das Bohrfutter gegen den Uhrzeigersinn zu öffnen. Setzen Sie den passenden Bohrer ein und ziehen Sie das Futter im Uhrzeigersinn fest.

Bedienung der Bohrmaschine

Geschwindigkeit einstellen: Drehen Sie den Geschwindigkeitswahlschalter auf die gewünschte Stufe (L für Niedrig, H für Hoch). Stellen Sie die Geschwindigkeit niemals während des Betriebs ein.
Drehrichtung wählen: Drücken Sie den Richtungsschalter nach links oder rechts, um zwischen Vorwärts- und Rückwärtslauf zu wählen.
Griff verstellen: Drücken Sie den Knopf zur Griffrotation und drehen Sie den unteren Griff in die gewünschte Position.
Betrieb: Halten Sie die Bohrmaschine bei der Arbeit mit beiden Händen fest. Üben Sie leichten Druck aus und lassen Sie das Werkzeug in seinem eigenen Tempo arbeiten.

Wartung und Reinigung

Vor jedem Gebrauch: Überprüfen Sie das Gerät auf lose Schrauben, beschädigte Kabel, Fehlstellungen oder Risse.
Nach dem Gebrauch: Wischen Sie die Außenflächen des Werkzeugs mit einem sauberen Tuch ab.
Reparaturen: Alle Reparaturen sollten von einem qualifizierten Techniker unter Verwendung identischer Ersatzteile durchgeführt werden.

Fehlerbehebung

Bei Problemen wie 'Gerät startet nicht' prüfen Sie die Stromversorgung und den thermischen Rücksetzschalter. Bei Überhitzung oder Leistungsabfall prüfen Sie, ob der Bohrer stumpf ist, die Lüftungsschlitze blockiert sind oder ob ein ungeeignetes Verlängerungskabel verwendet wird.

Praktische Hilfe

Typische Probleme

Bohrmaschine startet nicht

Überprüfen Sie, ob das Netzkabel eingesteckt ist, prüfen Sie die Stromquelle/Sicherung und drücken Sie ggf. den thermischen Rücksetzschalter am Gerät.

Gerät arbeitet langsam

Verringern Sie den Druck auf das Werkzeug oder entfernen Sie ein zu langes/dünnes Verlängerungskabel.

Überhitzung

Lassen Sie das Werkzeug in seinem eigenen Tempo arbeiten, schärfen Sie den Bohrer oder reinigen Sie die Lüftungsschlitze von Staub.

Vor der Verwendung

Überprüfen Sie das Werkzeug auf lose Hardware oder beschädigte Teile.
Stellen Sie sicher, dass das Netzkabel unbeschädigt ist.
Tragen Sie eine ANSI-zugelassene Schutzbrille mit Seitenschutz.
Vergewissern Sie sich, dass der Bohrer scharf und für das Material geeignet ist.
Stellen Sie sicher, dass der Auslöser auf 'Aus' steht, bevor Sie das Gerät anschließen.

Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

Elektrische Nennleistung: 120VAC / 13A
Drehzahl (Niedrig): 450 RPM
Drehzahl (Hoch): 1750 RPM
Bohrfutterkapazität: 5/64 Zoll bis 1/2 Zoll

Abbildungen und Diagramme

Die Explosionszeichnung auf Seite 15 zeigt alle Einzelteile und deren Zusammenbau.
Die Abbildungen auf Seite 9 und 10 zeigen die Positionen von Seitengriff, Geschwindigkeitswahlschalter und Richtungsschalter.

Modellkompatibilität

Verwenden Sie bei geerdeten Werkzeugen immer ein dreiadriges Verlängerungskabel.
Bei Verwendung im Freien muss das Verlängerungskabel für den Außenbereich geeignet sein (Kennzeichnung 'W-A').
