Bedienungsanleitung für Bauer 1791C-B2 Akku-Bohrschrauber
Erfahren Sie, wie Sie Ihren Bauer 1791C-B2 20V Akku-Bohrschrauber sicher bedienen, warten und Fehler beheben. Dieser Leitfaden enthält wichtige Informationen zu Montage, Drehmomenteinstellungen, Betrieb und Sicherheit.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Bauer 1791C-B2 ist ein kompakter 20V Akku-Bohrschrauber. Die Anleitung deckt Sicherheit, Montage, Betrieb (Drehmoment/Geschwindigkeit) und Wartung ab. S. 1, 7, 8
Wichtigste Schritte
- Bitwechsel: Bohrfutter gegen den Uhrzeigersinn öffnen, Bit einsetzen, im Uhrzeigersinn festziehen. S. 8
- Drehmoment einstellen: Einstellring auf den gewünschten Wert (1-21) drehen. S. 8
Erste Inbetriebnahme
- Akku laden, Bit einsetzen, Drehrichtung wählen, Drehmoment anpassen. S. 7, 8, 9
Probleme und Lösungen
Gerät startet nicht
Akku prüfen, aufladen oder ersetzen.
S. 11Wartung und Reset
- Regelmäßige Reinigung und Inspektion vor jedem Gebrauch. S. 10
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Batterietyp | Bauer 20V Li-Ion | Kompatibler Akkutyp | S. 7 |
| Leerlaufdrehzahl | 0-450 / 0-1700/min | Drehzahlbereiche | S. 7 |
Wo es im PDF steht
- Spezifikationen und Funktionen S. 7
- Bedienung S. 8, 9
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält grundlegende Sicherheits- und Betriebshinweise für den Bauer 1791C-B2 Akku-Bohrschrauber. Vor der ersten Inbetriebnahme muss der Akku vollständig geladen werden. Achten Sie stets auf die korrekte Einstellung der Drehrichtung und des Drehmoments, um Verletzungen oder Schäden am Werkzeug zu vermeiden.

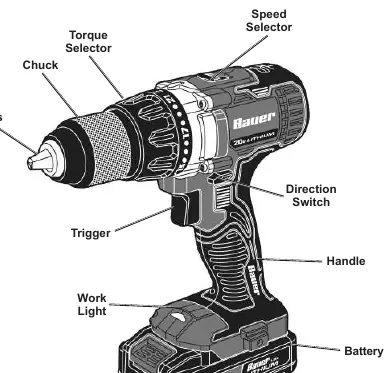

Beschreibung des Geräts
Der Bohrschrauber verfügt über folgende Bedienelemente:
- Bohrfutter: Zur Aufnahme von Bohrern und Bits.
- Drehmoment-Einstellung: Einstellring (1-21) zur Anpassung der Kraft.
- Geschwindigkeitswahlschalter: Umschaltung zwischen niedriger und hoher Geschwindigkeit.
- Drehrichtungsschalter: Vorwärts, Rückwärts und Sperre (Trigger Lock).
- Arbeitslicht: Beleuchtet den Arbeitsbereich bei Betätigung des Abzugs.
Erste Schritte und Montage
Vor der Verwendung des Geräts:
- Laden Sie den Akku vollständig auf.
- Setzen Sie den Akku in das Gerät ein, bis er hörbar einrastet.
- Bit-Installation: Drehen Sie das Bohrfutter gegen den Uhrzeigersinn, um die Backen zu öffnen. Setzen Sie den Bohrer oder das Bit ein und ziehen Sie das Futter im Uhrzeigersinn fest.
- Befestigen Sie bei Bedarf den Gürtelclip mit der mitgelieferten Schraube am Griff.
Bedienung
Stellen Sie vor Arbeitsbeginn die gewünschte Drehrichtung ein. Nutzen Sie die Sperrfunktion (Schalter in Mittelstellung), wenn das Gerät nicht in Gebrauch ist oder beim Bitwechsel.
- Drehmoment: Verwenden Sie niedrige Einstellungen für kleine Schrauben in weichem Material und höhere Einstellungen für größere Schrauben oder härtere Materialien.
- Geschwindigkeit: Wählen Sie Stufe 1 für niedrige Geschwindigkeit und Stufe 2 für hohe Geschwindigkeit.
- Bohren: Lassen Sie das Werkzeug die Arbeit machen. Üben Sie nur so viel Druck aus, wie für den Vorschub erforderlich ist.
Wartung und Reinigung
Um die Lebensdauer des Geräts zu verlängern:
- Wischen Sie das Gehäuse nach jedem Gebrauch mit einem sauberen Tuch ab.
- Überprüfen Sie das Gerät vor jedem Einsatz auf lose Teile, Risse oder beschädigte Komponenten.
- Entfernen Sie den Akku bei Nichtgebrauch und lagern Sie das Werkzeug an einem trockenen Ort außerhalb der Reichweite von Kindern.
- Entsorgen Sie alte Lithium-Ionen-Akkus ordnungsgemäß gemäß den örtlichen Vorschriften.
Praktische Hilfe
Typische Probleme
Gerät startet nicht
Akku prüfen, ob er korrekt eingerastet ist. Akku aufladen oder ersetzen, falls er verschlissen ist.
Gerät läuft langsam
Werkzeug nicht überlasten. Akku prüfen oder ersetzen.
Überhitzung
Werkzeug abkühlen lassen, nicht überlasten, Lüftungsschlitze von Staub befreien.
Vor der Verwendung
- Akku vollständig aufladen.
- Sicherheitsausrüstung (Schutzbrille) anlegen.
- Arbeitsbereich auf Hindernisse und Gefahren prüfen.
- Drehrichtungsschalter auf korrekte Position prüfen.
- Bit fest im Bohrfutter einspannen.
Technische Daten in der Praxis
- 1/2" (13mm) Bohrfutter
- Maximale Größe des Bohrerschafts, der eingespannt werden kann.
- 0-450 / 0-1700/min
- Leerlaufdrehzahl (niedrige Stufe / hohe Stufe).
Abbildungen und Diagramme
- Drehmoment-Einstellung: 1-21 für Schrauben und Muttern.
- Drehrichtungsschalter: Vorwärts (rechts), Rückwärts (links), Sperre (Mitte).
Modellkompatibilität
- Nur Bauer 20V Li-Ion Akkus verwenden.
