Bedienungsanleitung für Bauer 20141E-B Elektro-Hochdruckreiniger
Erfahren Sie, wie Sie den Bauer 20141E-B Elektro-Hochdruckreiniger sicher montieren, bedienen und warten. Dieser Leitfaden enthält wichtige Sicherheitshinweise, technische Daten, Montageanleitungen und Tipps zur Fehlerbehebung.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Bauer 20141E-B ist ein elektrischer Hochdruckreiniger für den privaten Außenbereich. Er erfordert eine Wasserversorgung von mindestens 2,4 GPM und darf nicht mit Verlängerungskabeln betrieben werden. Vor jedem Gebrauch muss der integrierte GFCI-Schutzschalter getestet werden. S. 3, 10, 12
Wichtigste Schritte
- GFCI testen S. 3, 12
- Düse reinigen S. 13, 15
Erste Inbetriebnahme
- Wasserversorgung prüfen S. 10
- Gerät anschließen und GFCI testen S. 12
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Druck schwankt
Wasserversorgung prüfen, Filter reinigen, Düse reinigen oder entkalken.
S. 15Wartung und Reset
- GFCI zurücksetzen S. 12, 15
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Elektrische Leistung | 120VAC / 60Hz / 14A | Stromversorgung | S. 6 |
| Maximaler Druck | 2000 PSI | Maximaler Arbeitsdruck | S. 6 |
| Maximaler Durchfluss | 1.2 GPM | Wasserdurchfluss | S. 6 |
| Hochdruckschlauch | 25 ft | Länge des Schlauchs | S. 6 |
Wo es im PDF steht
- Sicherheitshinweise S. 3, 4, 5
- Technische Daten S. 6
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält wichtige Sicherheitswarnungen, Montageanweisungen und Wartungsverfahren für den Bauer 20141E-B Elektro-Hochdruckreiniger. Lesen Sie das gesamte Dokument vor der Inbetriebnahme sorgfältig durch, um Verletzungen oder Schäden am Gerät zu vermeiden.
Sicherheitshinweise
- GFCI-Schutz: Das Gerät verfügt über einen integrierten Fehlerstromschutzschalter (GFCI) im Netzkabel. Testen Sie diesen vor jedem Gebrauch.
- Verletzungsgefahr: Richten Sie den Hochdruckstrahl niemals auf Personen, Tiere oder sich selbst.
- Vibrationen: Längere Nutzung kann zu vibrationsbedingten Verletzungen führen. Tragen Sie geeignete Handschuhe und machen Sie Pausen.
- Elektrische Sicherheit: Verwenden Sie kein Verlängerungskabel. Schließen Sie das Gerät nur an einen dedizierten Stromkreis an.
- Wassernutzung: Nur kaltes, sauberes Wasser verwenden. Trockenlauf beschädigt die Dichtungen.
Technische Daten
- Elektrische Leistung: 120VAC / 60Hz / 14A
- Maximaler Druck: 2000 PSI
- Maximaler Durchfluss: 1,2 GPM
- Maximale Wassertemperatur: 104°F (40°C)
- Hochdruckschlauch: 25 Fuß (ca. 7,6 m)
- Netzkabel: 35 Fuß (ca. 10,7 m) mit GFCI
Montage
Vor der Montage sicherstellen, dass das Gerät vom Stromnetz getrennt ist.

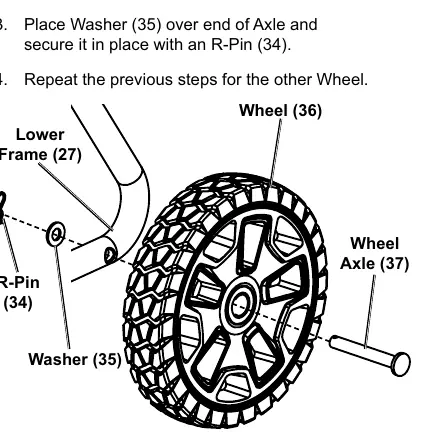

- Räder: Radachse durch das Rad führen, in den unteren Rahmen einsetzen, Unterlegscheibe aufsetzen und mit einem R-Clip sichern.

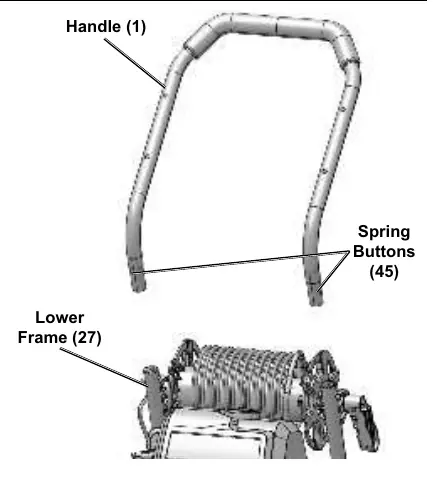

- Griff: Den Griff in den unteren Rahmen schieben, bis die Federknöpfe einrasten.

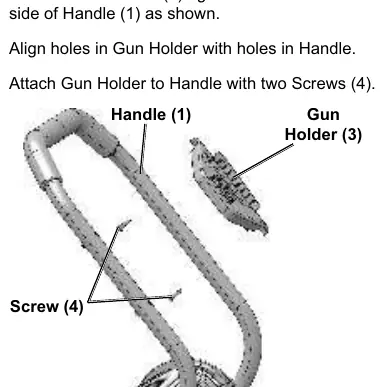

- Zubehör: Pistolenhalter und Ablagepanel mit den mitgelieferten Schrauben am Griff befestigen.
- Schlauch: Den Hochdruckschlauch fest an den Anschluss an der Rückseite des Geräts und an den Pistolenhandgriff anschrauben.
Inbetriebnahme und Betrieb
Stellen Sie vor dem Start sicher, dass die Wasserversorgung ausreichend ist (mindestens 2,4 GPM). Ein unzureichender Wasserfluss kann die Pumpe beschädigen.
- Schließen Sie den Wasserversorgungsschlauch an den Wasserzulauf an.
- Wählen Sie die passende Düse aus. Die schwarze Düse ist für die Reinigungsmittelabgabe bei niedrigem Druck vorgesehen.
- Schließen Sie das Gerät an eine geerdete 120V-Steckdose an und testen Sie den GFCI.
- Schalten Sie das Gerät ein. Der Hochdruckreiniger läuft nur, wenn der Abzug der Sprühpistole gedrückt wird.
Reinigung und Wartung
- Nach jedem Gebrauch: Wasser ablassen, Reinigungsmitteltank spülen, Düsen reinigen (mit dem mitgelieferten Reinigungswerkzeug) und das Gerät trocken lagern.
- Lagerung: In einem trockenen, frostfreien Raum lagern. Vor längerer Lagerung mit Frostschutzmittel spülen.
- Wartung: Regelmäßig mineralische Ablagerungen entfernen. Bei abnormalen Geräuschen oder Vibrationen den Betrieb sofort einstellen.
Praktische Hilfe
Typische Probleme
Hochdruckreiniger startet nicht
Prüfen Sie, ob das Kabel eingesteckt ist, die Steckdose Strom führt und der GFCI-Schutzschalter nicht ausgelöst hat.
Gerät stoppt plötzlich
GFCI-Schutzschalter am Kabel zurücksetzen. Bei Wasserlecks sofort den Betrieb einstellen.
Druck schwankt
Wasserversorgung prüfen (Knicke/Lecks), Filter reinigen, Düse auf Verstopfungen prüfen oder entkalken.
Vor der Verwendung
- Wasserversorgung auf ausreichenden Durchfluss (2,4-3 GPM) prüfen.
- GFCI-Schutzschalter vor jedem Gebrauch testen.
- Sichtprüfung auf beschädigte Kabel, Schläuche oder lose Teile.
- ANSI-zugelassene Schutzbrille und rutschfeste Stiefel tragen.
- Sicherstellen, dass keine Verlängerungskabel verwendet werden.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- 120VAC / 60Hz / 14A
- Erforderliche elektrische Spezifikationen für den Betrieb.
Abbildungen und Diagramme
- Die Montageanleitung zeigt die korrekte Installation der Räder, des Griffs und des Zubehörs.

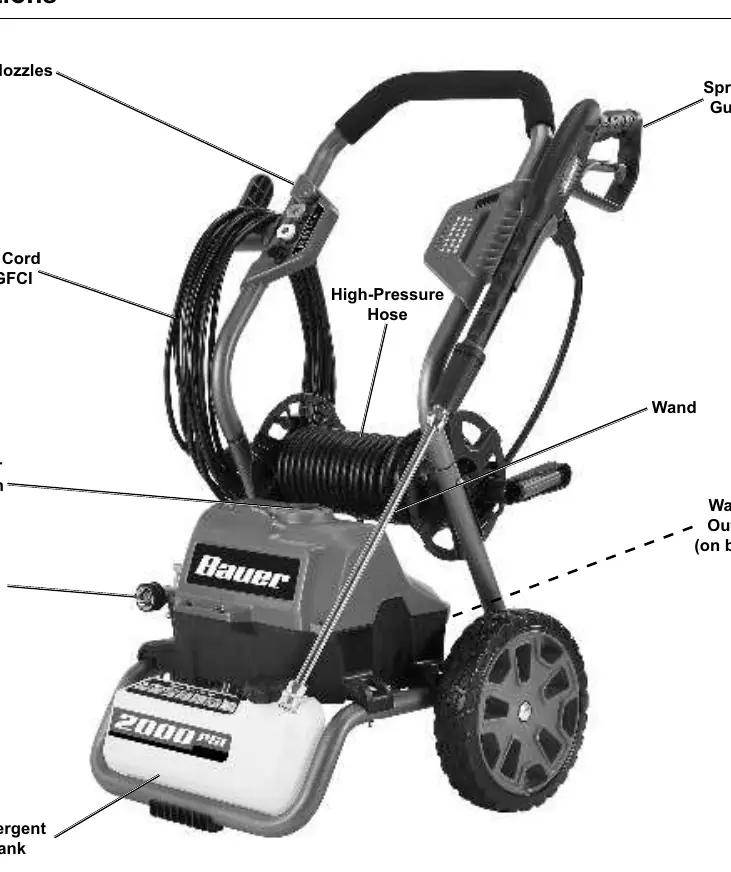

- Das Diagramm auf Seite 7 gibt einen Überblick über alle Funktionen und Anschlüsse des Geräts.
Modellkompatibilität
- Nur für den privaten Gebrauch im Freien bestimmt.
- Nicht für Farbentfernung oder Tiefenreinigung von Beton geeignet.
- Kein heißes Wasser verwenden.
