Bedienungsanleitung für Bauer 19161P-B Propangas-Heizstrahler
Detaillierte Bedienungsanleitung für den Bauer 19161P-B Propangas-Heizstrahler. Erfahren Sie alles über Sicherheit, Inbetriebnahme, Betrieb, Wartung und technische Daten.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Bauer 19161P-B ist ein tragbarer Propangas-Heizstrahler für den Baustelleneinsatz. Er darf nicht in Wohnräumen oder Freizeitfahrzeugen verwendet werden. S. 2, 5
Wichtigste Schritte
- Dichtheitsprüfung durchführen S. 11
- Heizstrahler starten S. 11
Erste Inbetriebnahme
- Propantank anschließen, Dichtheitsprüfung mit Seifenwasser durchführen, Ventilator einschalten, Gaszufuhr öffnen und Zündknopf betätigen. S. 11
Probleme und Lösungen
Brenner zündet nicht
Gasregler schließen, 5 Minuten warten, dann erneut versuchen.
S. 11Wartung und Reset
- Jährliche Inspektion durch Fachpersonal empfohlen. S. 12
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Heizleistung | 39.000 - 64.000 BTU/h | Leistungsbereich des Heizstrahlers | S. 9 |
| Gasart | Propan | Erforderlicher Brennstoff | S. 9 |
Wo es im PDF steht
- Sicherheitshinweise S. 1, 2, 3, 4
- Inbetriebnahme und Betrieb S. 10, 11
- Teileliste S. 14
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument ist die offizielle Bedienungsanleitung für den Bauer 19161P-B Propangas-Heizstrahler. Das Gerät ist ausschließlich für den Einsatz als Bauheizgerät gemäß ANSI Z83.7 konzipiert, primär zur temporären Beheizung von Gebäuden im Bau, bei Umbauten oder Reparaturen. Nicht für den Gebrauch in Wohnräumen oder Freizeitfahrzeugen geeignet.
Sicherheitshinweise
- Gasgeruch: Bei Gasgeruch sofort Fenster öffnen, keine elektrischen Schalter betätigen, offene Flammen löschen und den Gaslieferanten verständigen.
- Kohlenmonoxid-Gefahr: Das Gerät erzeugt Kohlenmonoxid. Niemals in geschlossenen Räumen, Zelten, Wohnwagen oder Garagen verwenden. Nur im Freien und fern von Fenstern, Türen und Lüftungsöffnungen betreiben.
- Brandgefahr: Halten Sie brennbare Materialien mindestens 15 Fuß (ca. 4,5 m) vom Heizstrahler fern. Betreiben Sie das Gerät nur auf einer ebenen, stabilen und nicht brennbaren Oberfläche.
- Wartung: Reparaturen und Wartungsarbeiten dürfen nur von qualifiziertem Fachpersonal durchgeführt werden.
Komponenten und Bedienelemente
Das Gerät verfügt über folgende Bedienelemente:
- Power Switch: Ein-/Ausschalter für den Ventilator.
- Ignition Button: Zündknopf zum Starten des Brenners.
- Gas Knob: Regler zur Steuerung der Gaszufuhr.
- Height Adjustment Knob: Knopf zur Höheneinstellung des Heizstrahlers.
Inbetriebnahme und Anschluss
- Platzieren Sie den Propantank mindestens 6 Fuß (ca. 1,8 m) hinter dem Heizstrahler auf dem Boden.
- Schließen Sie den Schlauch an den Propantank und den Heizstrahler an.
- Dichtheitsprüfung: Tragen Sie warmes Seifenwasser auf alle Verbindungen, Regler und Anschlüsse auf. Wenn sich Blasen bilden, liegt ein Leck vor. Verwenden Sie das Gerät in diesem Fall nicht.
Betrieb des Heizstrahlers
- Stecken Sie das Netzkabel in eine geerdete 120V-Steckdose.
- Schalten Sie den Power Switch ein und lassen Sie den Ventilator 30 Sekunden laufen.
- Öffnen Sie langsam das Gasventil am Tank und drehen Sie den Gasregler am Heizstrahler eine Vierteldrehung auf.
- Drücken und halten Sie das Gasventil (links) und drücken Sie den Zündknopf (rechts), bis der Brenner zündet.
- Halten Sie das Gasventil nach dem Zünden noch 5 Sekunden gedrückt, bevor Sie es loslassen.
Wartung und Reinigung
- Vor jedem Gebrauch: Überprüfen Sie alle Gasanschlüsse auf Dichtheit, untersuchen Sie den Schlauch auf Abrieb oder Schnitte und prüfen Sie auf lose Hardware.
- Nach dem Gebrauch: Wischen Sie die Außenflächen mit einem sauberen Tuch ab.
- Jährlich: Lassen Sie den Heizstrahler von einem qualifizierten Techniker inspizieren.
Technische Daten
- Heizleistung: 39.000 - 64.000 BTU/h
- Gasart: Propan
- Gasversorgungsdruck: 25 - 250 PSI
- Minimale Umgebungstemperatur: 14°F (-10°C)
Praktische Hilfe
Typische Probleme
Gasgeruch während des Betriebs
Sofort das Gasventil am Tank schließen, Bereich verlassen und Fachpersonal rufen.
Brenner zündet nicht innerhalb von 30 Sekunden
Gasregler am Heizstrahler schließen, mindestens 5 Minuten warten, bis sich das Gas verflüchtigt hat, dann den Zündvorgang wiederholen.
Heizstrahler schaltet sich während des Betriebs ab
Gasventil am Tank schließen, Gasmenge prüfen, 5 Minuten warten, dann neu starten.
Vor der Verwendung
- Sicherstellen, dass das Gerät auf einer ebenen, stabilen und nicht brennbaren Oberfläche steht.
- Alle Gasanschlüsse auf festen Sitz prüfen.
- Den Gasschlauch auf Risse, Abrieb oder Beschädigungen untersuchen.
- Dichtheitsprüfung mit Seifenwasser an allen Verbindungen durchführen.
- Sicherstellen, dass keine brennbaren Materialien in der Nähe sind.
Technische Daten in der Praxis
- Input Rating
- Die Heizleistung des Geräts, angegeben in BTU pro Stunde (39.000 - 64.000).
- Gas Supply Pressure
- Der erforderliche Druckbereich der Gaszufuhr (25 - 250 PSI).
- Minimum Ambient Temperature
- Die niedrigste Umgebungstemperatur, bei der das Gerät sicher betrieben werden kann (14°F / -10°C).
Abbildungen und Diagramme

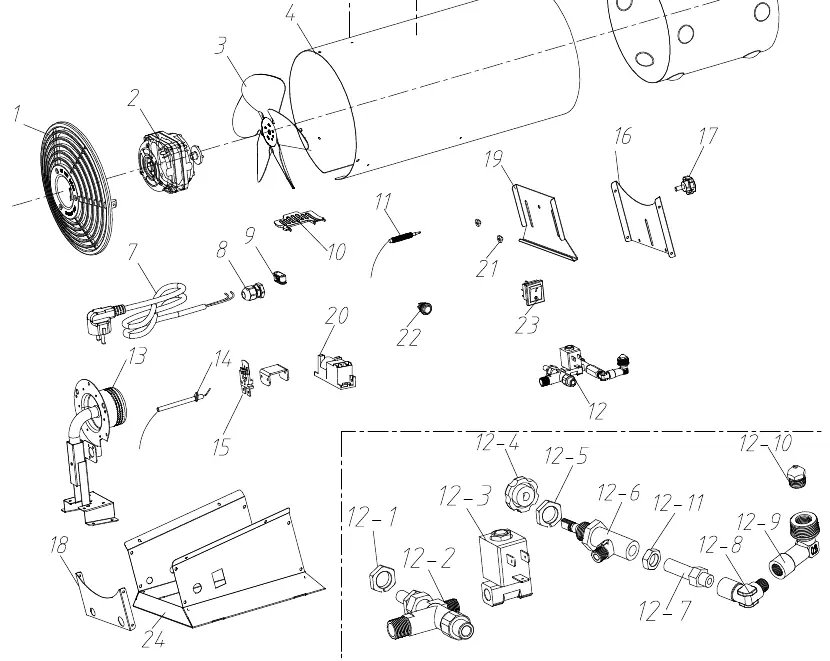

- Die Explosionszeichnung auf Seite 14 zeigt die Anordnung der Komponenten wie Brenner, Ventilator, Zündelektrode und Gasventile.
- Die Abbildungen auf Seite 10 zeigen die Position der Bedienelemente (Power Switch, Ignition Button, Gas Knob).
Modellkompatibilität
- Nur mit HD-5 Propangas verwenden.
- Propantank muss für Dampfentnahme ausgelegt sein und ein POL-Ventil besitzen.
- Maximal 20 Pfund (ca. 9 kg) LP-Gas-Kapazität für den Tank.
