Bedienungsanleitung für Bauer 1959C-B Dual Power Portable Fan
Schnelle Anleitung für den Bauer 1959C-B Dual Power Portable Fan. Erfahren Sie, wie Sie den Ventilator mit Akku oder Netzstrom betreiben, sicher montieren und warten.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Bauer 1959C-B ist ein dual betriebener Ventilator, der entweder mit einem 20V Bauer-Akku oder über ein 120V-Netzkabel betrieben werden kann. S. 1, 8, 9
Wichtigste Schritte
- Einschalten: Schalter nach links für LOW, nach rechts für HIGH. S. 9
- Wandmontage: Schrauben in Wand/Untergrund eindrehen, ca. 6 mm Gewinde lassen, Ventilator einhängen. S. 9
Erste Inbetriebnahme
- Akku laden oder Netzkabel bereitstellen, Ventilator aufstellen/montieren, Schalter auf gewünschte Stufe stellen. S. 8, 9
Probleme und Lösungen
Ventilator läuft nicht
Stromversorgung prüfen, Akku-Sitz kontrollieren, thermischen Reset-Knopf prüfen.
S. 10Wartung und Reset
- Thermischer Überlastschutz: Gerät abkühlen lassen und Reset-Knopf drücken. S. 10
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Akkuspannung | 20V | Bauer Li-Ion Akku | S. 8 |
| Netzspannung | 120VAC | Standard Netzanschluss | S. 8 |
Wo es im PDF steht
- Sicherheitshinweise S. 2, 3, 4, 5
- Bedienung und Montage S. 8, 9

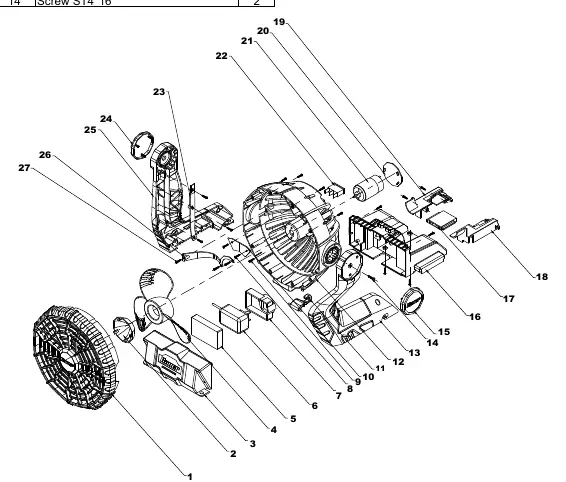

- Wartung und Teileliste S. 10, 11
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung

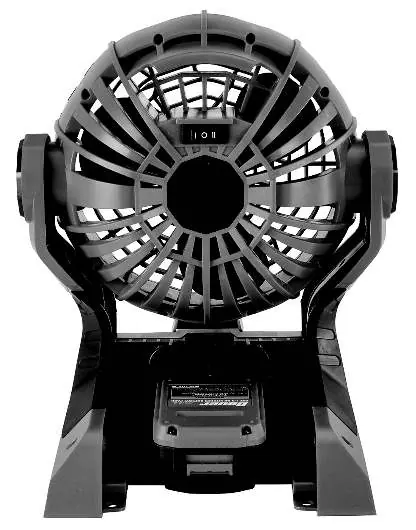

Der Bauer 1959C-B ist ein tragbarer Ventilator mit dualer Stromversorgung (20V Akku oder 120V Netzstrom). Diese Anleitung enthält wichtige Sicherheitsvorkehrungen, Montageanweisungen für verschiedene Oberflächen sowie Wartungshinweise. Bitte lesen Sie vor der ersten Inbetriebnahme die vollständigen Sicherheitshinweise.
Sicherheitshinweise
- Verwenden Sie den Ventilator nicht in Fenstern, da Regen eine elektrische Gefahr darstellen kann.
- Verwenden Sie das Gerät nicht mit externen Drehzahlreglern.
- Halten Sie Finger oder Gegenstände von den Schutzgittern fern.
- Betreiben Sie das Gerät nur in trockenen Bereichen (nicht in Badezimmern oder in der Nähe von Wasser).
- Achten Sie beim Laden des Akkus auf eine feuerfeste Unterlage und ausreichende Belüftung.
Stromversorgung
Der Ventilator kann auf zwei Arten betrieben werden:
- Akkubetrieb: Setzen Sie einen vollständig geladenen 20V Bauer Akku in die Rückseite des Ventilators ein, bis er hörbar einrastet.
- Netzbetrieb: Entfernen Sie den Akku. Verbinden Sie ein geeignetes Verlängerungskabel mit dem 120V-Eingang an der Rückseite des Ventilators und stecken Sie es in eine geerdete 120V-Steckdose.
Montage und Aufstellung
Der Ventilator bietet verschiedene Möglichkeiten zur Platzierung:
- Freistehend: Auf einer ebenen Fläche aufstellen.
- Haken: Den Haken ausklappen und an einer geeigneten Stelle aufhängen.
- Wandmontage: Verwenden Sie die Schlüssellöcher an der Rückseite. Montieren Sie Schrauben in einem Abstand, der den Schlüssellöchern entspricht, und lassen Sie ca. 6 mm Gewinde hervorstehen.
- Schienenmontage: Nutzen Sie die Aufhängeschlitze, um den Ventilator an einer Schiene zu befestigen.
Bedienung
Der Ventilator verfügt über einen Schalter mit drei Positionen:
- Links: Niedrige Stufe (LOW).
- Rechts: Hohe Stufe (HIGH).
- Mitte: Ausgeschaltet.
Nach Gebrauch den Ventilator ausschalten, vom Strom trennen oder den Akku entfernen und an einem trockenen Ort lagern.
Wartung und Reinigung
- Vor jedem Gebrauch: Überprüfen Sie das Gerät auf beschädigte Kabel, lose Teile oder einen defekten Akku.
- Reinigung: Wischen Sie die Außenflächen mit einem sauberen Tuch ab. Entfernen Sie Staub von den Flügeln regelmäßig mit trockener Druckluft (tragen Sie dabei Schutzbrille und Atemschutz).
- Lagerung: Akku entfernen und an einem trockenen, kindersicheren Ort lagern.
Fehlerbehebung
Wenn der Ventilator nicht startet:
- Prüfen Sie, ob das Kabel fest sitzt oder der Akku korrekt eingesetzt ist.
- Überprüfen Sie die Stromquelle (Steckdose oder Akkuladung).
- Prüfen Sie, ob der thermische Überlastschutz ausgelöst hat (ggf. abkühlen lassen und Reset-Knopf drücken).
Technische Daten
- Akkuspannung: Bauer 20V Li-Ion
- Netzspannung: 120VAC / 60Hz / 1.4A
Praktische Hilfe
Typische Probleme
Ventilator startet nicht
Prüfen Sie die Stromverbindung, den Akku-Sitz, die Steckdose oder ob der thermische Überlastschutz ausgelöst hat.
Akku hält nicht
Stellen Sie sicher, dass der Akku korrekt eingerastet ist und keine Hindernisse im Akkufach vorhanden sind.
Vor der Verwendung
- Überprüfen Sie das Gerät auf Schäden (Kabel, Gehäuse, Akku).
- Stellen Sie sicher, dass der Akku geladen ist oder das Netzkabel korrekt angeschlossen ist.
- Prüfen Sie, ob der Schalter auf 'Aus' steht, bevor Sie die Stromquelle anschließen.
- Stellen Sie sicher, dass der Ventilator auf einer stabilen Oberfläche steht oder sicher montiert ist.
Technische Daten in der Praxis
- 120VAC / 60Hz / 1.4A
- Elektrische Anforderungen für den Netzbetrieb.
Abbildungen und Diagramme
- Schlüssellöcher: Zur Wandmontage mittels Schrauben.
- Aufhängeschlitze: Zur Befestigung an Schienen.
- Schalter: Links für LOW, Rechts für HIGH, Mitte für OFF.
Modellkompatibilität
- Nur mit Bauer 20V Akkus kompatibel.
- Nicht mit externen Drehzahlreglern verwenden.
- Verlängerungskabel müssen für den Außenbereich geeignet sein, falls dort verwendet.
