Bedienungsanleitung für Bauer 4-1/2" Kompakt-Kreissäge 19710E-B

Erfahren Sie, wie Sie die Bauer 4-1/2" Kompakt-Kreissäge (19710E-B) sicher bedienen, warten und einstellen. Dieser Leitfaden enthält Anweisungen zur Montage, zum Sägeblattwechsel, zur Einstellung der Schnitttiefe und Gehrung sowie zur...

Schnelle Antworten aus der Anleitung

Kurze Antwort

Die Bauer 19710E-B ist eine 4-1/2 Zoll Kompakt-Kreissäge. Die Anleitung beschreibt die sichere Montage, den Sägeblattwechsel, die Einstellung der Schnitttiefe und des Gehrungswinkels sowie allgemeine Betriebshinweise. S. 1, 8, 9

Wichtigste Schritte

Sägeblatt wechseln S. 9
Schnitttiefe einstellen S. 9
Gehrungswinkel einstellen S. 9

Erste Inbetriebnahme

Sicherstellen, dass der Auslöser in der Aus-Position ist, bevor das Gerät eingesteckt wird. S. 10

Probleme und Lösungen

Werkzeug startet nicht

Kabel prüfen, Stromversorgung prüfen, thermischen Überlastschutz zurücksetzen.

S. 13

Überhitzung

Vorschub verringern, Lüftungsschlitze reinigen, scharfes Sägeblatt verwenden.

S. 13

Wartung und Reset

Thermischer Überlastschutz: Wenn das Gerät nicht startet, schalten Sie es aus, lassen Sie es abkühlen und drücken Sie den Reset-Knopf am Gerät. S. 13

Technische Daten

Parameter	Wert	Hinweis	Seiten
Elektrische Nennleistung	120VAC / 60Hz / 5.8A	Stromversorgung	S. 8
Sägeblattgeschwindigkeit	3500 RPM	Leerlaufdrehzahl	S. 8
Max. Schnitttiefe	1-11/16" (90°), 1-3/16" (45°)	Maximale Schnittkapazität	S. 8

Wo es im PDF steht

Sicherheitshinweise S. 2, 3, 4, 5
Technische Daten S. 8
Bedienung S. 9, 10, 11

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 6

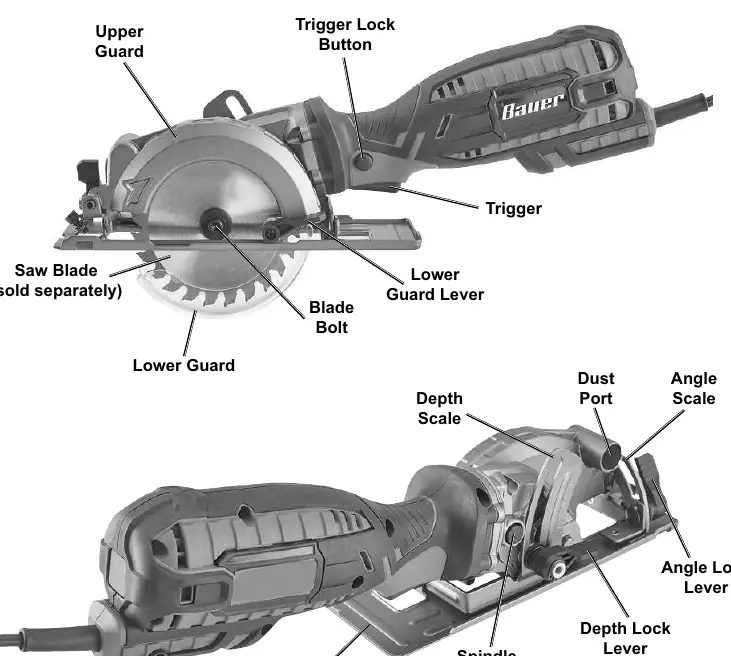

Funktionsübersicht der Kompakt-Kreissäge

Seite 8

Seite 9

Seite 10

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die notwendigen Anweisungen für den sicheren Betrieb und die Wartung der Bauer 4-1/2" Kompakt-Kreissäge (Modell 19710E-B). Vor der Inbetriebnahme müssen alle Sicherheitshinweise gelesen werden. Das Gerät ist für den Einsatz mit einem 120V-Stromnetz ausgelegt.

Sicherheitshinweise

Tragen Sie immer einen Augenschutz und eine Staubmaske.
Halten Sie Hände vom Schnittbereich und dem Sägeblatt fern.
Greifen Sie niemals unter das Werkstück.
Stellen Sie sicher, dass das Werkstück sicher befestigt ist.
Verwenden Sie das Gerät nicht in explosiven Atmosphären.
Trennen Sie das Gerät immer vom Stromnetz, bevor Sie Einstellungen vornehmen oder Zubehör wechseln.

Aufbau und Funktionen

Die Säge verfügt über eine Spindelarretierung, einen Tiefenverstellhebel, einen Gehäusegriff, einen Auslöser mit Sperrknopf, eine Staubabsaugöffnung und eine Grundplatte mit Schnittmarkierungen für 0° und 45°.

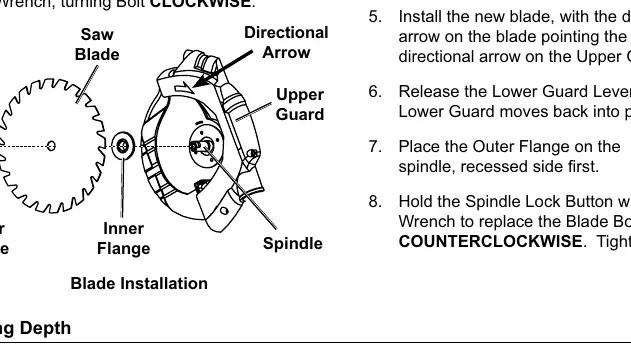

Montage und Wechsel des Sägeblatts

Trennen Sie das Gerät vom Stromnetz.
Drücken Sie die Spindelarretierung und lösen Sie die Sägeblattschraube im Uhrzeigersinn mit dem mitgelieferten Inbusschlüssel.
Entfernen Sie den äußeren Flansch.
Drücken Sie den unteren Schutzhebel nach vorne, um den Schutz zu öffnen, und entnehmen Sie das Sägeblatt.
Setzen Sie das neue Sägeblatt ein (beachten Sie die Laufrichtung).
Bringen Sie den äußeren Flansch wieder an und ziehen Sie die Schraube gegen den Uhrzeigersinn fest.

Einstellungen

Schnitttiefe

Lösen Sie den Tiefenverstellhebel, stellen Sie die gewünschte Tiefe anhand der Skala ein und ziehen Sie den Hebel wieder fest.

Gehrungswinkel

Lösen Sie den Gehäuse-Winkelverstellhebel, neigen Sie die Grundplatte auf den gewünschten Winkel (bis 45°) und ziehen Sie den Hebel fest.

Betrieb

Verwenden Sie beide Hände zur Führung der Säge. Starten Sie das Gerät, indem Sie den Auslöser-Sperrknopf drücken und den Auslöser betätigen. Lassen Sie die Säge die volle Geschwindigkeit erreichen, bevor Sie das Werkstück berühren. Führen Sie die Säge langsam und gleichmäßig vorwärts.

Wartung und Reinigung

Überprüfen Sie das Gerät vor jedem Gebrauch auf lose Teile, beschädigte Kabel oder Risse.
Wischen Sie das Gerät nach jedem Gebrauch mit einem sauberen Tuch ab.
Lassen Sie Reparaturen nur von qualifiziertem Fachpersonal durchführen.

Praktische Hilfe

Typische Probleme

Werkzeug startet nicht

Prüfen Sie, ob das Kabel eingesteckt ist, die Steckdose Strom führt und der thermische Überlastschutz (falls vorhanden) zurückgesetzt wurde.

Werkzeug arbeitet langsam

Verringern Sie den Vorschubdruck. Prüfen Sie, ob ein zu langes oder zu dünnes Verlängerungskabel verwendet wird.

Überhitzung

Lassen Sie das Werkzeug im Leerlauf abkühlen. Reinigen Sie die Lüftungsschlitze. Verwenden Sie ein scharfes Sägeblatt.

Vor der Verwendung

Sägeblatt auf Schärfe und korrekten Sitz prüfen.
Sicherstellen, dass alle Schutzvorrichtungen frei beweglich sind.
Schnitttiefe und Gehrungswinkel korrekt einstellen.
Werkstück sicher mit Klemmen oder Schraubstock fixieren.
Geeignete Schutzausrüstung (Schutzbrille, Gehörschutz) anlegen.

Technische Daten in der Praxis

Elektrische Nennleistung: 120V / 60Hz / 5.8A
Sägeblattgeschwindigkeit: 3500 U/min (Leerlauf)
Max. Schnitttiefe: 1-11/16 Zoll bei 90°, 1-3/16 Zoll bei 45°
Gehrungskapazität: Bis zu 45°

Abbildungen und Diagramme

Die Funktionsübersicht zeigt die Position der Spindelarretierung, der Tiefen- und Winkelverstellhebel sowie der Staubabsaugöffnung.
Die Schnittmarkierungen an der Vorderseite der Grundplatte helfen bei der Ausrichtung für 0° und 45° Schnitte.

Modellkompatibilität

Verwenden Sie nur Sägeblätter mit 4-1/2 Zoll Durchmesser und 3/8 Zoll runder Aufnahme.
Nicht für Metall- oder Mauerwerksschnitte geeignet.
