Bedienungsanleitung für das digitale Raumthermostat General Life Mitra 110S
Erfahren Sie, wie Sie das digitale Raumthermostat General Life Mitra 110S installieren, bedienen und warten. Diese Anleitung enthält Details zur TPI-Technologie, zum Schaltplan, zum Batteriewechsel und zur optimalen Platzierung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das General Life Mitra 110S ist ein kabelgebundenes digitales Raumthermostat, das mit einem TPI-Algorithmus (Time Proportional Integral) arbeitet. Diese Technologie lernt die thermischen Eigenschaften Ihres Raumes, um die Heizdauer zu optimieren und Temperaturschwankungen zu minimieren. Das Gerät ist für Heizsysteme mit Ein-/Aus-Anschluss geeignet.

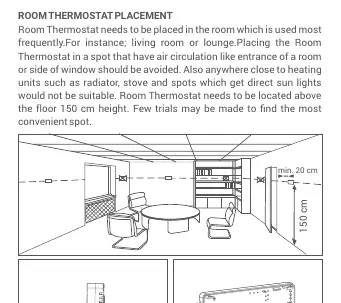

Installation und Platzierung
Die korrekte Platzierung ist entscheidend für eine präzise Temperaturmessung:
- Installieren Sie das Thermostat in einem häufig genutzten Raum (z. B. Wohnzimmer).
- Montieren Sie das Gerät in einer Höhe von ca. 150 cm über dem Boden.
- Vermeiden Sie Orte mit direkter Sonneneinstrahlung, in der Nähe von Heizkörpern, Öfen oder in Bereichen mit starker Zugluft (z. B. Eingangsbereiche oder Fenster).
- Halten Sie einen Mindestabstand von 20 cm zu anderen Objekten ein.
Verkabelung
Warnung: Arbeiten an der elektrischen Installation oder am Heizkessel dürfen nur von qualifiziertem Fachpersonal durchgeführt werden.
Das Thermostat wird über ein 2x0,75 mm Kabel mit dem Heizgerät verbunden. Schließen Sie die Kabelenden an die COM- und NO-Anschlüsse im Wandhalter des Thermostats an. Die Polung der Kabelenden spielt dabei keine Rolle.
Batteriewechsel
Das Gerät benötigt 2x AAA Alkaline-Batterien. Gehen Sie zum Wechseln wie folgt vor:
- Schalten Sie die Stromversorgung zum Heizgerät aus.
- Drücken Sie mit einem Schraubendreher vorsichtig in die Öffnung an der Unterseite, um die Frontabdeckung zu lösen.
- Entnehmen Sie die alten Batterien und legen Sie zwei neue AAA-Batterien polrichtig ein.
- Setzen Sie die Frontabdeckung wieder auf und drücken Sie sie fest, bis sie einrastet.
Hinweis: Wenn das Produkt länger als 15 Tage nicht verwendet wird, entfernen Sie die Batterien, um Schäden durch Auslaufen zu vermeiden.
Bedienung und LED-Anzeigen
Das Thermostat verfügt über einen Einstellknopf zur Temperaturwahl und eine LED-Anzeige:
- Einmaliges Blinken: Der Relaiskontakt öffnet, die Heizung stoppt.
- Zweimaliges Blinken: Der Relaiskontakt schließt, die Heizung startet.
Technische Daten
- Abmessungen: 85 mm / 125 mm / 24 mm
- Spannungsversorgung: 3V DC (2x AAA Alkaline-Batterien)
- Relais-Schaltstrom: 2A/30VDC oder 0,5A/125VAC (ohmsche Last)
- Temperaturmessgenauigkeit: 0,1°C
- Betriebstemperaturbereich: 5°C – 35°C
Praktische Hilfe
Typische Probleme
LED blinkt einmal
Der Relaiskontakt hat geöffnet und die Heizung wurde gestoppt.
LED blinkt zweimal
Der Relaiskontakt hat geschlossen und die Heizung wurde gestartet.
Lange Nichtbenutzung (>15 Tage)
Entfernen Sie die Batterien, um Fehlfunktionen und Garantieverlust durch Auslaufen zu vermeiden.
Vor der Verwendung
- Stromversorgung zum Heizgerät unterbrechen.
- Installationsort wählen (150 cm Höhe, keine direkte Sonne/Zugluft).
- 2x AAA Alkaline Batterien bereithalten.
- Verkabelung durch Fachpersonal prüfen lassen.
- Prüfen, ob das Heizgerät über einen Ein-/Aus-Anschluss verfügt.
Technische Daten in der Praxis
- TPI-Algorithmus
- Intelligente Steuerung, die Heizzyklen berechnet, um die Zieltemperatur effizient zu halten.
- Relais-Schaltstrom
- Maximale Belastbarkeit der Kontakte: 2A bei 30VDC oder 0,5A bei 125VAC.
- Betriebstemperatur
- Der Bereich, in dem das Thermostat die Raumtemperatur regeln kann (5°C bis 35°C).
Abbildungen und Diagramme
- Der Schaltplan zeigt den Anschluss des Thermostats an das Heizgerät über die COM- und NO-Kontakte.
- Die Abbildung zur Batteriemontage zeigt das Öffnen der Frontabdeckung mittels Schraubendreher.
Modellkompatibilität
- Kompatibel mit allen Heizgeräten, die über einen Ein-/Aus-Anschluss (On/Off) verfügen.
