Bedienungsanleitung für Hunter Set & Save 110B Thermostat

Wichtige Informationen aus der Anleitung

Das Hunter Set & Save 110B ist ein programmierbares Thermostat für Gas-, Öl- und elektrische Heizsysteme sowie Klimaanlagen. Es ist nicht für Wärmepumpen oder 110/220V-Sockelleistenheizungen geeignet. Das Gerät benötigt zwei AA-Alkalibatterien. Ein integrierter Kompressorschutz sorgt für eine 3,5-minütige Verzögerung nach dem Ausschalten der Kühlung, um Schäden zu vermeiden.

Installation und Verkabelung

Vor der Installation muss die Stromversorgung am Sicherungskasten ausgeschaltet werden. Beschriften Sie alle Kabel, bevor Sie das alte Thermostat entfernen.

• Verkabelung: Nutzen Sie die beiliegenden Schaltpläne für 2-, 3-, 4- oder 5-Draht-Systeme.
• Jumper-Einstellung: Bei 5-Draht-Systemen (separate Rh- und Rc-Kabel) muss der Jumper zwischen Rh und Rc auf der Montageplatte entfernt werden. Bei 2-, 3- oder 4-Draht-Systemen muss der Jumper installiert bleiben.

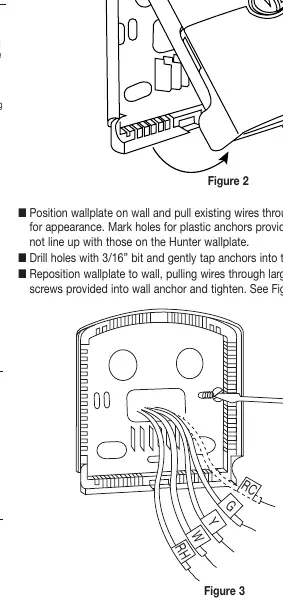

• Montage: Befestigen Sie die Montageplatte an der Wand, ziehen Sie die Kabel durch die Öffnung und schließen Sie diese an die entsprechenden Klemmen an. Drücken Sie das Thermostatgehäuse vorsichtig auf die Montageplatte, bis es einrastet.

Erste Inbetriebnahme und Einstellungen

Nach dem Einlegen der Batterien oder dem Drücken der Reset-Taste können Sie das Gerät konfigurieren:

• Zeit und Tag einstellen: Drücken Sie die DAY/TIME-Taste und nutzen Sie die Auf-/Ab-Tasten, um Stunde, Minute und Wochentag anzupassen.
• Systemschalter: Stellen Sie den Schalter auf HEAT (Heizen), COOL (Kühlen) oder OFF (Aus).
• Lüfterschalter: Wählen Sie AUTO für den automatischen Betrieb oder ON für Dauerbetrieb.
• F°/C°-Modus: Um zwischen Fahrenheit und Celsius zu wechseln, schieben Sie den Schalter auf der Platine und drücken Sie die Reset-Taste.

Programmierung

Das Thermostat verfügt über 4 voreingestellte Programme pro Tag. Sie können diese individuell anpassen:

1. Schieben Sie den Systemschalter auf HEAT oder COOL.
2. Drücken Sie die PROGRAM-Taste, um in den Programmiermodus zu gelangen.
3. Stellen Sie mit den Auf-/Ab-Tasten die gewünschte Zeit und Temperatur für jedes Programm ein.
4. Wiederholen Sie den Vorgang für alle 8 Programme (4 für Wochentage, 4 für das Wochenende).

Betriebsmodi und Funktionen

Sie können den automatischen Zeitplan vorübergehend oder dauerhaft überschreiben:

• Temporäre manuelle Übersteuerung: Halten Sie die HOLD/RET-Taste für 1 Sekunde gedrückt und stellen Sie die gewünschte Temperatur ein. Die Änderung gilt bis zum nächsten programmierten Zeitraum.
• Dauerhafte Übersteuerung (Hold): Drücken Sie die HOLD/RET-Taste, um die aktuelle Temperatur dauerhaft zu halten. Das Display zeigt "HOLD" an.

Wartung und Fehlerbehebung

Bei schwachen Batterien blinkt das Batteriesymbol. Ersetzen Sie diese umgehend, um einen Systemausfall zu vermeiden. Bei Fehlern im Display (z.B. "Err") drücken Sie die Reset-Taste mit einer Büroklammer und programmieren Sie das Gerät neu. Wenn das Thermostat nicht reagiert, prüfen Sie die Sicherungen, die Verkabelung und ob der Systemschalter korrekt eingestellt ist.
