Installationsanleitung für AXOR Starck 10751XX1 Duscharmatur
Detaillierte Installations- und Bedienungsanleitung für die AXOR Starck 10751XX1 Duscharmatur. Enthält technische Daten, Montageschritte, Wartungshinweise und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation und Bedienung der AXOR Starck 10751XX1 Duscharmatur. Hansgrohe empfiehlt dringend, die Installation von einem lizenzierten, professionellen Klempner durchführen zu lassen. Bitte beachten Sie, dass für dieses Produkt das Unterputzventil 10750181 erforderlich ist (nicht im Lieferumfang enthalten). Stellen Sie sicher, dass alle lokalen Sanitärvorschriften eingehalten werden.
Technische Daten
- Empfohlener Wasserdruck: 15 - 75 PSI (0,1 - 0,5 MPa)
- Maximaler Wasserdruck: 145 PSI (1 MPa)
- Empfohlene Warmwassertemperatur: 120° - 140° F (48° - 60° C)
- Maximale Warmwassertemperatur: 158° F (70° C)
- Durchflussrate bei 44 PSI: 5,0 GPM (18,9 L/min)
Installation
Die Installation erfordert präzise Schritte, um eine korrekte Funktion und Abdichtung zu gewährleisten:

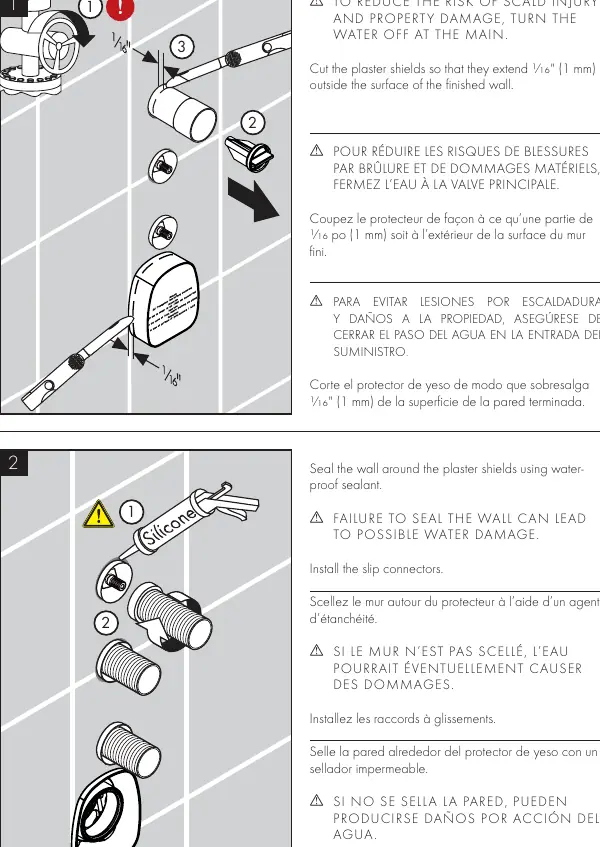

- Vorbereitung: Schalten Sie die Hauptwasserzufuhr ab. Schneiden Sie die Putzschutzabdeckungen so zu, dass sie 1/16" (1 mm) über die fertige Wandoberfläche hinausragen.
- Abdichtung: Dichten Sie die Wand um die Putzschutzabdeckungen mit wasserfestem Dichtmittel ab.
- Anschlüsse: Installieren Sie die Gleitanschlüsse.
- Anpassung: Schneiden Sie die Gleitanschlüsse auf 3/8" - 1/2" (10 - 13 mm) Überstand zur Wand zu. Entfernen Sie den Einsatz, den Stopfen und die Rückflussverhinderer-Abdeckungen vom Thermostatmischer.
- Spindeln: Installieren Sie die Verlängerungsspindeln und schneiden Sie diese auf 3/4" - 7/8" (20 - 23 mm) Überstand zu. Installieren Sie die Rückflussverhinderer und deren Abdeckungen.
- Kartusche: Installieren Sie die Thermostatkartusche.
- Griffe: Schieben Sie die Verlängerungsspindeln in die Volumenregelungshülsen.

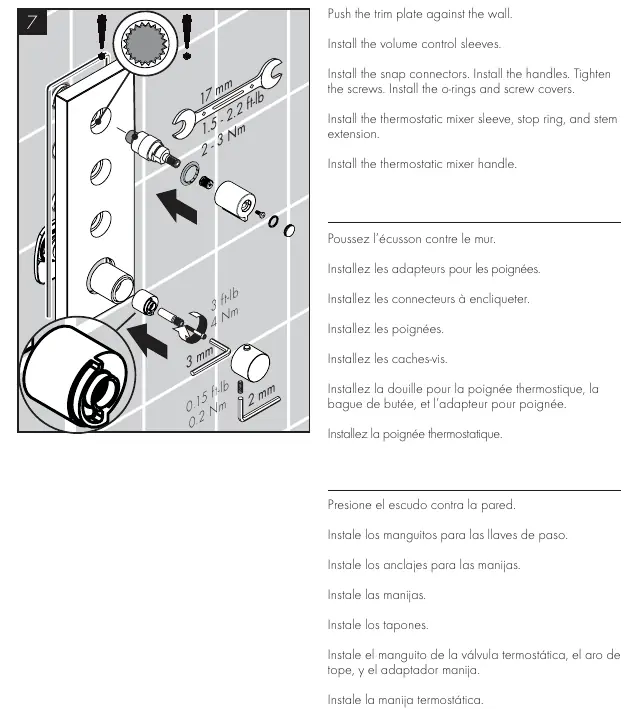

- Fertigstellung: Drücken Sie die Abdeckplatte gegen die Wand. Installieren Sie die Volumenregelungshülsen, Schnappanschlüsse, Griffe, O-Ringe und Schraubenabdeckungen. Installieren Sie die Thermostatmischer-Hülse, den Anschlagring, die Spindelverlängerung und den Thermostatgriff.
Einstellen des Temperaturbegrenzers
Um die maximale Warmwassertemperatur zu begrenzen, folgen Sie den Schritten zur Einstellung des Temperaturbegrenzers. Dies ist entscheidend, um Verbrühungen zu vermeiden. Die maximale Ausgangstemperatur sollte 120° F (49° C) nicht überschreiten.
Bedienung
Die Armatur verfügt über eine einfache Steuerung für Ein/Aus sowie Kalt/Warm. Der Thermostatgriff ermöglicht eine präzise Temperatureinstellung. Ein Sicherheitsstopp bei 104° F (40° C) verhindert versehentliches Einstellen zu heißer Temperaturen.
Reinigung und Wartung
Verwenden Sie keine scheuernden Reinigungsmittel, Dampfreiniger oder säurehaltigen Reiniger (z. B. Salzsäure, Ameisensäure, Essigsäure). Sprühen Sie Reinigungsmittel nicht direkt auf das Produkt, sondern auf ein weiches Tuch. Spülen Sie das Produkt nach jedem Gebrauch mit klarem Wasser ab, um Seifen- oder Shampoo-Rückstände zu entfernen.
Fehlerbehebung
Bei Problemen wie unzureichendem Wasserdurchfluss oder Temperaturschwankungen prüfen Sie zunächst den Wasserdruck und reinigen Sie die Filter der Thermostatkartusche sowie die Rückflussverhinderer. Wenn die Temperatur nicht mit der Einstellung übereinstimmt, justieren Sie den Thermostatgriff neu.
Herstellerinformationen
AXOR
Praktische Hilfe
Typische Probleme
Unzureichender Wasserdurchfluss
Prüfen Sie den Versorgungsdruck, reinigen Sie den Filter der Thermostatkartusche, den Siebfilter zwischen Handbrause und Schlauch sowie die Filter der Rückflussverhinderer.
Wasserkreuzung (Warmwasser in Kaltwasserleitung oder umgekehrt)
Die Rückflussverhinderer sind verschmutzt oder abgenutzt. Reinigen oder ersetzen Sie diese.
Ausgangstemperatur entspricht nicht der Einstellung
Justieren Sie den Thermostatgriff neu oder erhöhen Sie die Warmwassertemperatur am Boiler (sofern zulässig).
Temperaturregelung nicht möglich
Thermostatkartusche ist verschmutzt oder verkalkt. Reinigen oder ersetzen Sie die Kartusche.
Vor der Verwendung
- Stellen Sie sicher, dass das Unterputzventil 10750181 installiert ist.
- Prüfen Sie, ob der Wasserdruck zwischen 15 und 75 PSI liegt.
- Stellen Sie sicher, dass die Warmwassertemperatur zwischen 120° und 140° F liegt.
- Verfügbarkeit der benötigten Werkzeuge (27mm, 24mm, 17mm Schlüssel, Schraubendreher) prüfen.
- Stellen Sie sicher, dass die Wand um die Putzschutzabdeckungen wasserdicht versiegelt ist.
Technische Daten in der Praxis
- Warmwassertemperatur
- Empfohlen 120°-140° F (48°-60° C); Max 158° F (70° C).
- Durchflussrate
- 5,0 GPM (18,9 L/min) bei 44 PSI (0,3 MPa).
Abbildungen und Diagramme
- Die Installationsschritte zeigen das Zuschneiden der Putzschutzabdeckungen und die Montage der Anschlüsse.

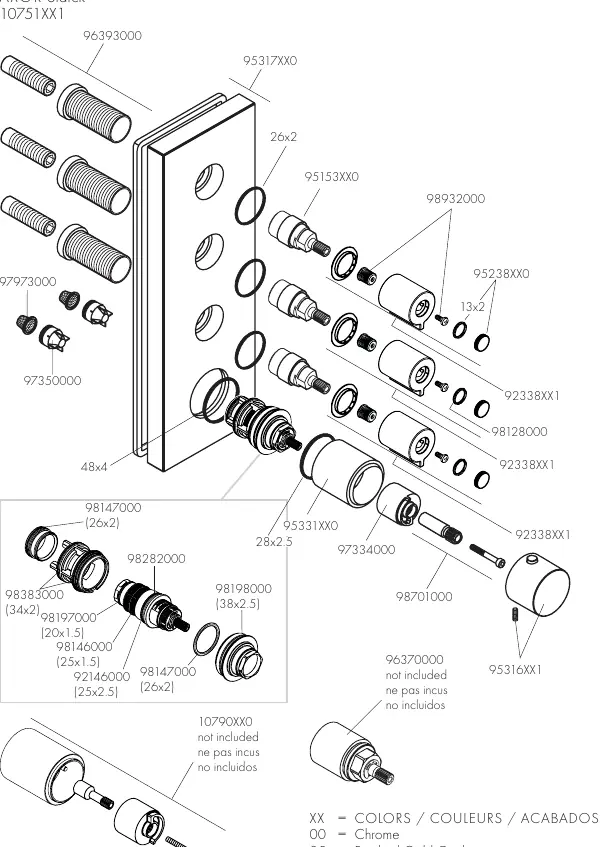

- Die Explosionszeichnung zeigt alle Ersatzteile und deren Anordnung.
- Die Bedienungsanleitung illustriert die Ein/Aus-Funktion und die Temperatureinstellung.
Modellkompatibilität
- Erfordert Unterputzventil 10750181 (nicht im Lieferumfang enthalten).
- Geeignet für Duschköpfe mit einer Durchflussrate von 1,1 GPM (4,2 L/min) oder höher.
