Installationsanleitung für Hansgrohe Locarno Wannenfüllarmatur 04814XX0 / 04815XX0
Diese Installationsanleitung bietet eine Schritt-für-Schritt-Anleitung für die Montage der Hansgrohe Locarno Wannenfüllarmaturen (Modelle 04814XX0 und 04815XX0). Sie enthält wichtige Hinweise zur Wandinstallation, Werkzeuganforderungen...
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung gilt für die Hansgrohe Locarno Wannenfüllarmaturen 04814XX0 und 04815XX0. Hansgrohe empfiehlt dringend, die Installation durch einen lizenzierten Fachinstallateur durchführen zu lassen.
Wichtiger Sicherheitshinweis für Modell 04815XX0: Dieser Wannenfüllarmatur mit Umsteller ist ausschließlich für die Verwendung mit einem Druckausgleichsventil konzipiert. Verwenden Sie das Gerät nicht mit einem Thermostat-Mischventil oder dem Hansgrohe Druckausgleichsventil mit 2-Wege-Umsteller.
Benötigtes Werkzeug
- Installationsband (Teflonband)
- Inbusschlüssel (7/16" oder 8 mm, je nach Modell)
- Wasserfestes Dichtmittel
Installation
Die Installation erfordert einen 1/2" oder 3/4" NPT-Nippel, der 10 mm (3/8") hinter der fertigen Wandoberfläche versenkt ist.

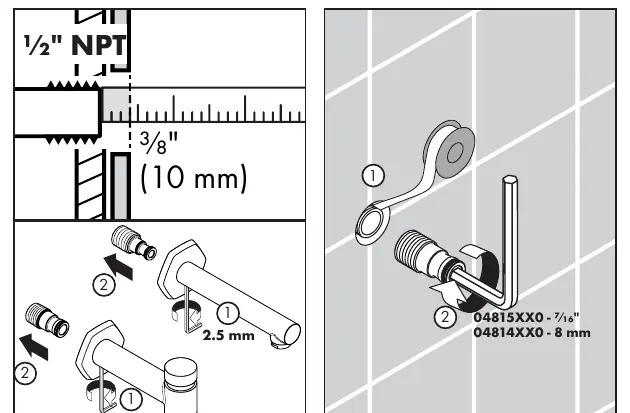

Montage bei 1/2" Anschluss
- Stellen Sie sicher, dass der 1/2" NPT-Nippel korrekt in der Wand sitzt.
- Lösen Sie die Schraube am Auslauf und entfernen Sie das Montagestück.
- Umwickeln Sie das Gewinde des Nippels mit Installationsband.
- Installieren Sie das Montagestück auf dem Nippel und ziehen Sie es mit dem passenden Inbusschlüssel (7/16" für 04815XX0 oder 8 mm für 04814XX0) fest.

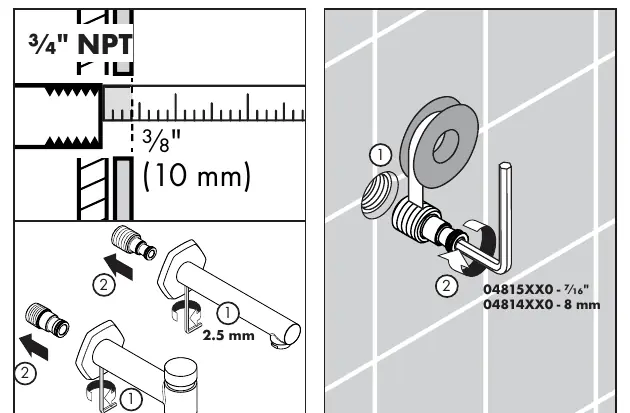

Montage bei 3/4" Anschluss
- Stellen Sie sicher, dass der 3/4" NPT-Anschluss korrekt in der Wand sitzt.
- Lösen Sie die Schraube am Auslauf und entfernen Sie das Montagestück.
- Umwickeln Sie das Montagestück mit Installationsband.
- Installieren Sie das Montagestück und ziehen Sie es mit dem passenden Inbusschlüssel fest.

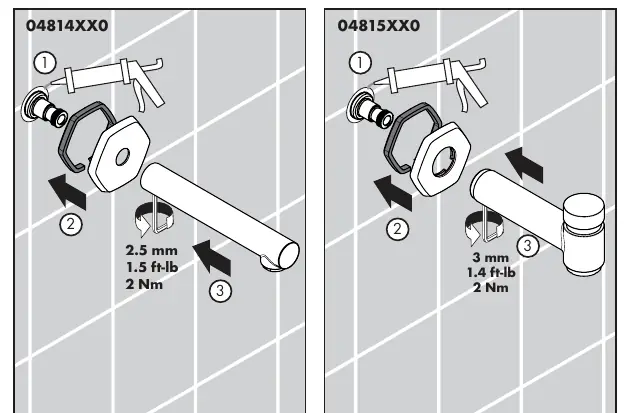

Abschluss der Montage
Dichten Sie die Wand um das Montagestück mit einem wasserfesten Dichtmittel ab, um Wasserschäden zu vermeiden. Setzen Sie den Auslauf auf das Montagestück und ziehen Sie die Schraube fest.
Reinigung und Pflege
Um Schäden am Produkt zu vermeiden, beachten Sie folgende Hinweise:
- Verwenden Sie keine säurehaltigen Reiniger (Salzsäure, Ameisensäure, Essigsäure).
- Vermeiden Sie Scheuermittel, Scheuerschwämme oder Dampfreiniger.
- Sprühen Sie Reinigungsmittel nicht direkt auf das Produkt, sondern auf ein weiches Tuch oder einen Schwamm.
- Spülen Sie das Produkt nach der Reinigung gründlich mit klarem Wasser ab und polieren Sie es trocken.
Herstellerinformationen
hansgrohe SE
Praktische Hilfe
Typische Probleme
Modell 04815XX0 funktioniert nicht korrekt.
Stellen Sie sicher, dass es nur mit einem Druckausgleichsventil verwendet wird. Nicht mit Thermostat-Mischventilen verwenden.
Wasserschaden an der Wand.
Die Wand um das Montagestück muss zwingend mit wasserfestem Dichtmittel abgedichtet werden.
Vor der Verwendung
- Prüfen Sie, ob ein 1/2" oder 3/4" NPT-Nippel vorhanden ist.
- Stellen Sie sicher, dass der Nippel 10 mm (3/8") hinter der fertigen Wand liegt.
- Halten Sie einen 7/16" oder 8 mm Inbusschlüssel bereit.
- Verwenden Sie Installationsband (Teflonband) für die Gewinde.
- Prüfen Sie das Produkt vor der Installation auf sichtbare Schäden.
Technische Daten in der Praxis
- 10 mm (3/8") vertieft
- Erforderliche Einbautiefe des Nippels hinter der fertigen Wand.
Abbildungen und Diagramme
- Die Diagramme zeigen die korrekte Einbautiefe des Nippels in der Wand.
- Die Abbildungen verdeutlichen die Verwendung des Inbusschlüssels zur Befestigung des Montagestücks.
Modellkompatibilität
- 04815XX0 ist nicht kompatibel mit Thermostat-Mischventilen.
- 04815XX0 ist nicht kompatibel mit Hansgrohe Druckausgleichsventilen mit 2-Wege-Umsteller.
