Installationsanleitung für Eastbrook Corniche Easy Clean Duschkabine
Detaillierte Installationsanleitung für die Eastbrook Corniche Easy Clean Duschkabine. Erfahren Sie, wie Sie die Duschkabine korrekt montieren, abdichten und warten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Duschkabine sollte ausschließlich von einem qualifizierten Fachmann installiert werden. Die Anleitung deckt die Montage der Modelle 69.0075, 69.0077 und 69.0078 ab, die sich in ihren Einstellbereichen unterscheiden. Achten Sie besonders darauf, dass Silikon nur an der Außenseite der Duschkabine aufgetragen wird und lassen Sie es 24 Stunden aushärten, bevor die Dusche verwendet wird.
Vorbereitung und Werkzeuge
Stellen Sie sicher, dass Sie alle benötigten Werkzeuge zur Hand haben, bevor Sie mit der Installation beginnen:
- Bohrmaschine
- Bleistift
- Schraubendreher
- Hammer
- Wasserwaage
- Silikon und Silikonpistole
- Maßband
- Bohrer (Ø6 und Ø3.2)
Montage der Duschkabine
Die Installation erfolgt in 15 Schritten:
- Vorbereitung: Markieren Sie die Positionen für die Wandprofile.
- Wandprofile montieren: Befestigen Sie die Profile (SD5, SD15) an der Wand.
- Bohren und Dübeln: Bohren Sie Löcher (Ø6) und setzen Sie die Dübel (SD10) ein.
- Profile fixieren: Verschrauben Sie die Profile (SD4, SD12) mit den Schrauben (SD3).
- Türrahmen vorbereiten: Setzen Sie die Dichtungen (SD7, SD8) in den Rahmen ein.
- Rahmenmontage: Verbinden Sie die Rahmenteile (SD12, SD9) und verschrauben Sie diese.
- Türinstallation: Montieren Sie die Türkomponenten (SD17, SD16, SD9).
- Abschlussrahmen: Befestigen Sie die restlichen Profile (SD14, SD18).
- Anpassung: Justieren Sie die Breite (Flex-Bereiche -30/+0 oder -10/+0).
- Einsetzen: Setzen Sie die Duschkabine in die Wandprofile ein.
- Verschraubung: Sichern Sie die Konstruktion mit den Schrauben (SD13, SD3, SD6).
- Feinjustierung: Montieren Sie die Abdeckungen (SD2, SD11, SD1).
- Abdeckungen: Bringen Sie die Kappen (SD19, SD20) an.
- Abdichtung: Tragen Sie Silikon auf die Außenseite der Duschkabine auf.
- Aushärtung: Lassen Sie das Silikon 24 Stunden trocknen.
Reinigung und Wartung
Um die Langlebigkeit der Duschkabine zu gewährleisten, beachten Sie bitte folgende Hinweise:
- Verwenden Sie keine aggressiven Reinigungsmittel wie Alkohol, Bleichmittel oder andere chemische Reiniger.
- Reinigen Sie die Duschkabine nur mit warmem Seifenwasser.
- Sollten die Laufrollen der Glastür Geräusche verursachen, tragen Sie eine kleine Menge Schmiermittel auf die Rollen, den Haken und die Schiene auf.
Bei technischen Fragen erreichen Sie den Support unter der Telefonnummer 01452 317890.
Praktische Hilfe
Typische Probleme
Quietschende oder laute Laufgeräusche der Glastür
Tragen Sie eine kleine Menge Schmiermittel auf die Laufrollen, den Haken und die Schiene auf.
Undichtigkeiten nach der Installation
Stellen Sie sicher, dass das Silikon korrekt und ausschließlich an der Außenseite der Duschkabine aufgetragen wurde.
Vor der Verwendung
- Stellen Sie sicher, dass die Wand für die Montage geeignet und gerade ist.
- Überprüfen Sie, ob alle Teile (SD1-SD20) gemäß der Stückliste vorhanden sind.
- Verwenden Sie nur Silikon auf der Außenseite der Duschkabine.
- Lassen Sie das Silikon nach der Abdichtung 24 Stunden lang aushärten.
- Stellen Sie sicher, dass die Installation von einem qualifizierten Fachmann durchgeführt wurde.
Technische Daten in der Praxis
- Einstellbereich Modell 69.0075
- 960-1000 mm
- Einstellbereich Modell 69.0077
- 1160-1200 mm
- Einstellbereich Modell 69.0078
- 1360-1400 mm
Abbildungen und Diagramme
- Die Anleitung enthält detaillierte Explosionszeichnungen der Komponenten (SD1-SD20).

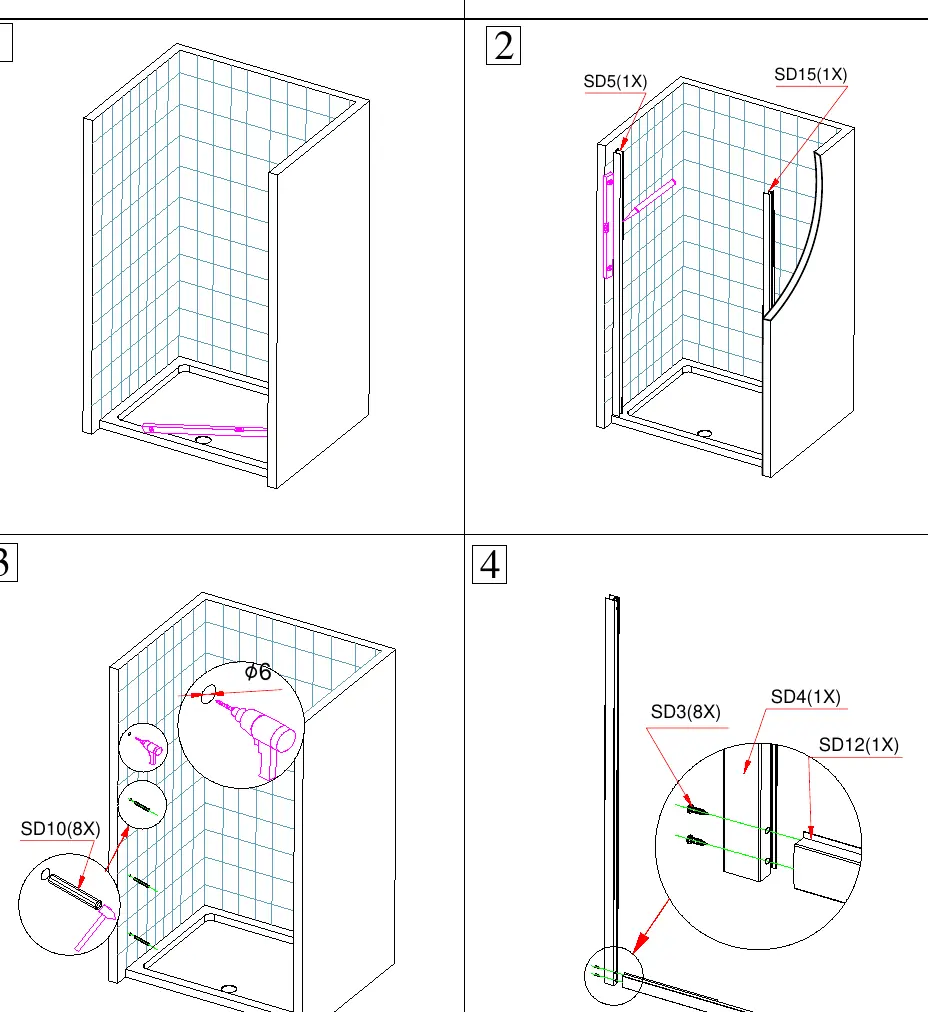

- Schritte 1-4 zeigen die Vorbereitung und Montage der Wandprofile.
- Schritte 5-10 zeigen den Zusammenbau des Türrahmens und der Glaselemente.
- Schritte 11-14 zeigen die finale Fixierung und Abdichtung.
Modellkompatibilität
- Die Duschkabine ist in drei verschiedenen Breitenvarianten erhältlich (siehe Einstellbereiche).
- Nur für die Montage durch qualifiziertes Fachpersonal vorgesehen.
