Montageanleitung für Eastbrook Vantage Easy Clean Schiebetür
Diese Montageanleitung führt Sie Schritt für Schritt durch die Installation der Eastbrook Vantage Easy Clean Schiebetür. Erfahren Sie alles über die benötigten Werkzeuge, die korrekte Montage der Profile und Dichtungen sowie wichtige...
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die Installation der Eastbrook Vantage Easy Clean Schiebetür sollte ausschließlich durch qualifiziertes Fachpersonal erfolgen. Bitte stellen Sie vor Beginn sicher, dass alle Teile gemäß der Stückliste vorhanden sind und die Wandbeschaffenheit für die Montage geeignet ist. Beachten Sie die spezifischen Einstellbereiche für Ihr Modell (69.0069 bis 69.0073).
Vorbereitung und Werkzeuge
Für die Montage werden folgende Werkzeuge benötigt:
- Bohrmaschine
- Bleistift
- Cutter-Messer
- Silikonpistole
- Maßband
- Wasserwaage
- Gummihammer
- Bohrer (Ø6mm und Ø3.2mm)
Montage der Duschkabine
Die Installation erfolgt in 16 Schritten:
- Vorbereitung: Markieren Sie die Positionen an der Wand und bohren Sie die Löcher.
- Wandprofile: Montieren Sie die Wandprofile (S02) und setzen Sie die Dübel (S13) ein.
- Rahmenmontage: Verbinden Sie die Profile (S02) mit den Schienen (S03) unter Verwendung der Schrauben (S14).
- Glasmontage: Setzen Sie die festen Glaselemente (S16) in den Rahmen ein und sichern Sie diese.
- Türinstallation: Montieren Sie die Rollen und Haken an der Schiebetür (S17) und hängen Sie diese in die Schiene ein.
- Dichtungen: Bringen Sie die Dichtungen (S08, S10) an den entsprechenden Stellen an.
- Abschluss: Verschrauben Sie alle Profile fest und setzen Sie die Abdeckkappen (S11) auf.

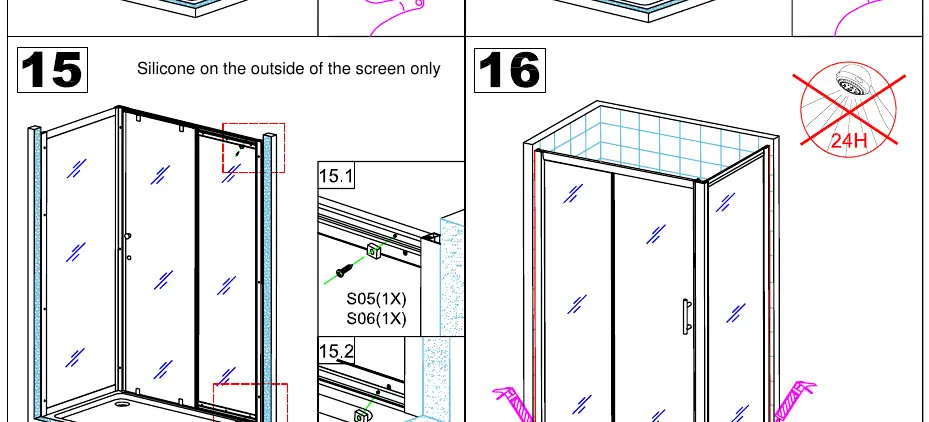

- Versiegelung: Tragen Sie Silikon nur auf der Außenseite der Duschkabine auf.
Reinigung und Wartung
Um die Langlebigkeit der Duschkabine zu gewährleisten, beachten Sie bitte folgende Hinweise:
- Verwenden Sie zur Reinigung nur warmes Seifenwasser.
- Vermeiden Sie aggressive Reinigungsmittel wie Alkohol, Bleichmittel oder andere chemische Reiniger, da diese die Oberfläche beschädigen können.
- Sollten bei der Bewegung der Tür Geräusche auftreten, kann eine kleine Menge Schmiermittel auf die Rollen, Haken und die Schiene aufgetragen werden.
Praktische Hilfe
Typische Probleme
Geräusche beim Bewegen der Glastür
Tragen Sie eine kleine Menge Schmiermittel auf die Rollen, den Haken und die Schiene auf.
Vor der Verwendung
- Prüfen Sie, ob alle in der Stückliste aufgeführten Teile vorhanden sind.
- Stellen Sie sicher, dass die Wand für die Montage geeignet und lotrecht ist.
- Bereiten Sie alle benötigten Werkzeuge (Bohrer, Wasserwaage, Silikon) vor.
- Stellen Sie sicher, dass die Installation durch eine qualifizierte Fachkraft erfolgt.
- Warten Sie nach dem Auftragen des Silikons 24 Stunden, bevor Sie die Dusche benutzen.
Technische Daten in der Praxis
- Einstellbereich (Adjustment)
- Der Bereich, in dem die Breite der Duschkabine angepasst werden kann (z.B. 970-1000mm für Modell 69.0069).
Abbildungen und Diagramme

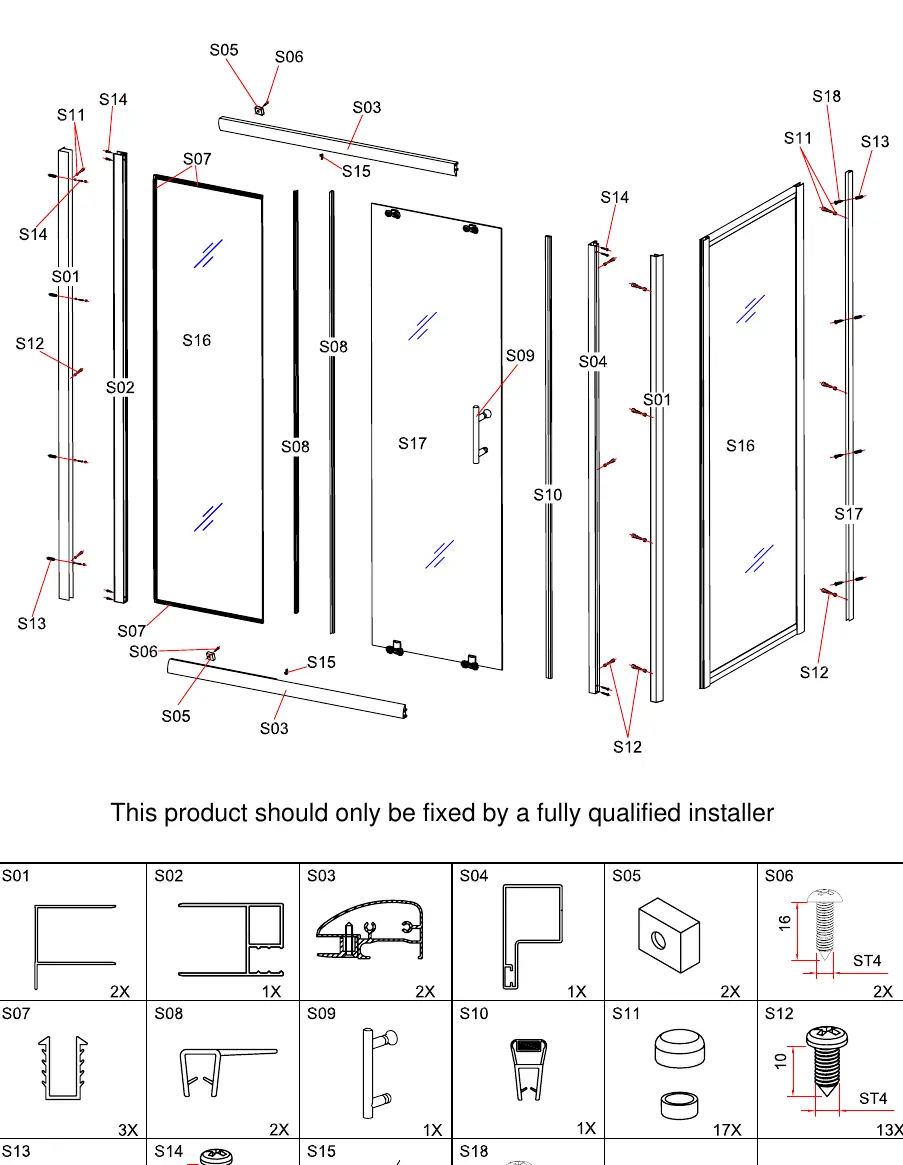

- Die Explosionszeichnung auf Seite 2 zeigt die Zuordnung der Teile S01 bis S18.
- Die Schritte 1-16 zeigen den sequenziellen Aufbau von der Wandmontage bis zur Versiegelung.
Modellkompatibilität
- Die Duschkabine ist in verschiedenen Breiten erhältlich (Modellcodes 69.0069 bis 69.0073).
- Silikon darf nur auf der Außenseite der Duschkabine aufgetragen werden.
