Bedienungsanleitung für AXOR Starck Elektronische Waschtischarmatur

Wichtige Informationen aus der Anleitung

Diese Anleitung gilt für die elektronische Waschtischarmatur der Serie AXOR Starck. Sie enthält wichtige Sicherheitshinweise, Installationsanweisungen sowie Informationen zur Wartung und Bedienung. Bitte beachten Sie, dass die Installation nur durch eine zugelassene Elektrofachkraft unter Berücksichtigung der geltenden Normen (DIN VDE 0100 Teil 701 / IEC 60364-7-701) erfolgen darf.

Installation und Elektroanschluss

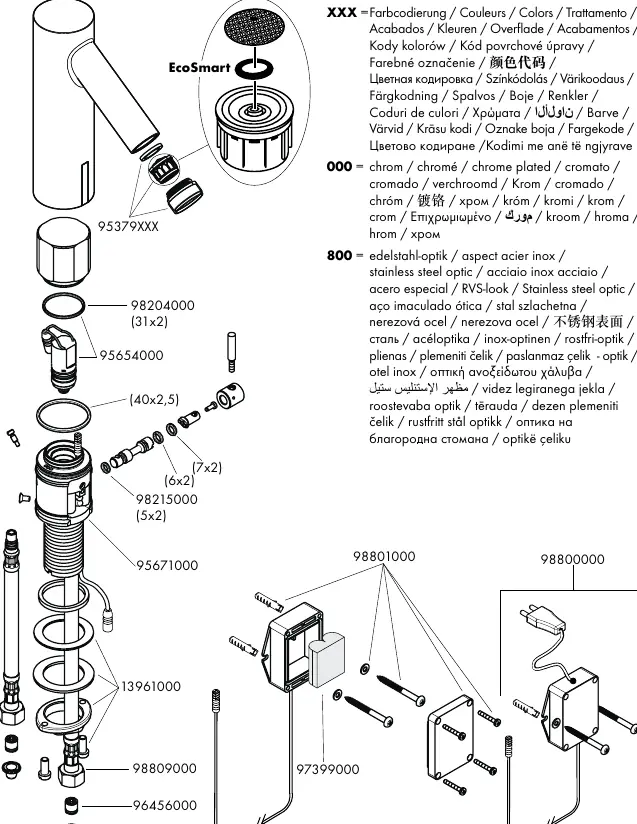

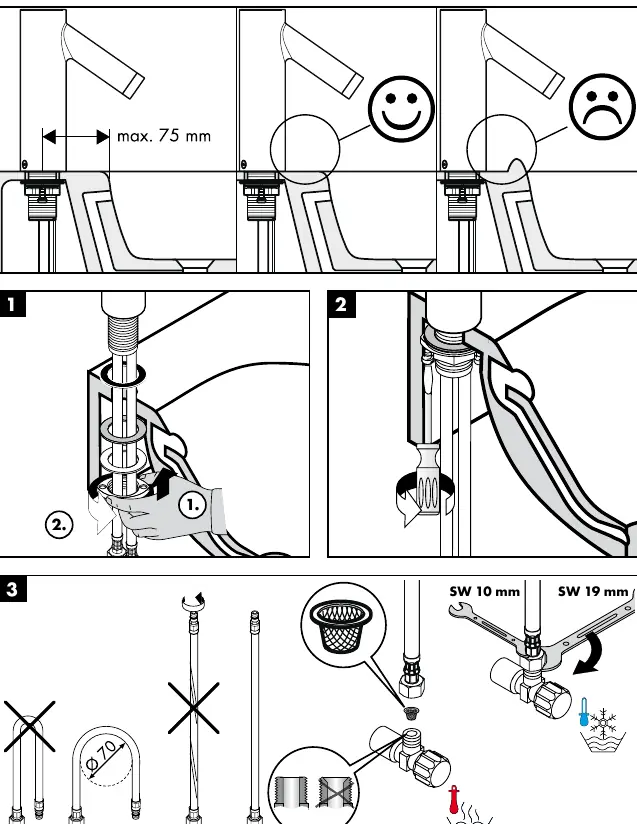

Bei der Montage müssen Handschuhe getragen werden, um Quetsch- und Schnittverletzungen zu vermeiden. Es ist zwingend erforderlich, Schmutzfangsiebe einzubauen, um Schäden durch Schmutzeinspülungen aus dem Leitungsnetz zu verhindern. Die Armatur darf nicht in Verbindung mit einem Durchlauferhitzer verwendet werden und nicht auf Waschtischen mit erhöhtem Rand montiert werden.

Der Elektroanschluss erfordert eine Spannungsversorgung von 230 V AC (50-60 Hz). Die Absicherung muss über eine Fehlerstrom-Schutzeinrichtung (RCD/FI) mit einem Bemessungsdifferenzstrom von ≤ 30 mA erfolgen. Der Transformator darf nicht in Schutzbereich 0, 1 oder 2 eingebaut werden.

Inbetriebnahme und Justierung

Die Armatur verfügt über eine automatische Hintergrundausblendung mit Reichweitenanpassung. Bei der Erstinbetriebnahme oder nach Wartungsarbeiten kalibriert sich die Elektronik selbstständig nach ca. 10-15 Minuten. Sollte das Strahlbild nach der Installation unschön sein, stabilisiert es sich nach ca. 15 Aktivierungen der Armatur.

Batteriebetrieb und Netzteil

Wenn ein Batteriewechsel ansteht, signalisiert dies die Leuchtdiode im Sensorfenster:

• Batteriespannung ≤ ca. 5,5 V: Die LED blinkt bei Betätigung, Wasserentnahme ist noch möglich.
• Batteriespannung ≤ ca. 5,3 V: Die LED leuchtet permanent, Wasserentnahme ist nicht mehr möglich.

Nach dem Einsetzen der Batterie darf die Armatur ca. 30 Sekunden nicht aktiviert werden, da sie diese Zeit zur Selbstjustage benötigt. Der Wechsel eines Netzteils erfolgt analog zum Batteriewechsel.

Reichweiteneinstellung

Die Reichweite der Infrarot-Näherungselektronik kann manuell zwischen „maximaler Reichweite“ (Werkseinstellung) und „reduzierter Reichweite“ (ca. 50 mm weniger) umgeschaltet werden. Dies erfolgt durch Unterbrechung der Spannungsversorgung für ca. 10 Sekunden und anschließendes Abdecken des Sensorfensters während der Kalibrierungsphase, wie in der Anleitung detailliert beschrieben.

Wartung und Pflege

Rückflussverhinderer müssen gemäß DIN EN 1717 regelmäßig (mindestens einmal jährlich) auf ihre Funktion geprüft werden. Verwenden Sie zur Reinigung keine essigsäurehaltigen Silikone.

Technische Daten

• Betriebsdruck: max. 0,8 MPa
• Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
• Heißwassertemperatur: max. 80 °C (empfohlen 65 °C)
• Nachlaufzeit: 1 – 2 s
• Automatische Abschaltung: nach 1 min
• Schutzart: IP X5
