Bedienungsanleitung für Chord NU1 UHF-Funksystem
Erfahren Sie, wie Sie das Chord NU1 UHF-Funksystem einrichten und bedienen. Dieser Leitfaden enthält Anweisungen zur Installation, Fehlerbehebung und technische Daten für die Modelle 171.981UK bis 171.984UK.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Chord NU1 ist ein UHF-Funksystem. Die Einrichtung erfolgt durch das Einlegen der Batterien, das Anschließen der Antenne und die Verbindung des Empfängers mit einem Verstärker oder Mischpult über XLR oder 6,3-mm-Klinke. S. 4
Wichtigste Schritte
- Batteriewechsel S. 4
- Systemstart S. 4
Erste Inbetriebnahme
- Empfänger und Sender einschalten S. 4
Probleme und Lösungen
Kein Ton
Prüfen Sie die Verbindung zum Mischpult/Verstärker und die Lautstärkeeinstellungen.
S. 5Wartung und Reset
- Reinigung S. 2
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Reichweite | 60m (max) | Maximale Reichweite | S. 5 |
Wo es im PDF steht
- Einleitung und Lieferumfang S. 2
- Bedienfeld-Diagramme S. 3
- Einrichtung und Betrieb S. 4
- Technische Daten und Fehlerbehebung S. 5
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument beschreibt die Einrichtung und den Betrieb des Chord NU1 UHF-Funksystems. Es ist wichtig, das System korrekt zu installieren, um Schäden durch unsachgemäßen Betrieb zu vermeiden. Beachten Sie, dass Ersatzsender zwingend den korrekten Pilotton des Empfängers unterstützen müssen, da sonst keine Verbindung hergestellt werden kann.

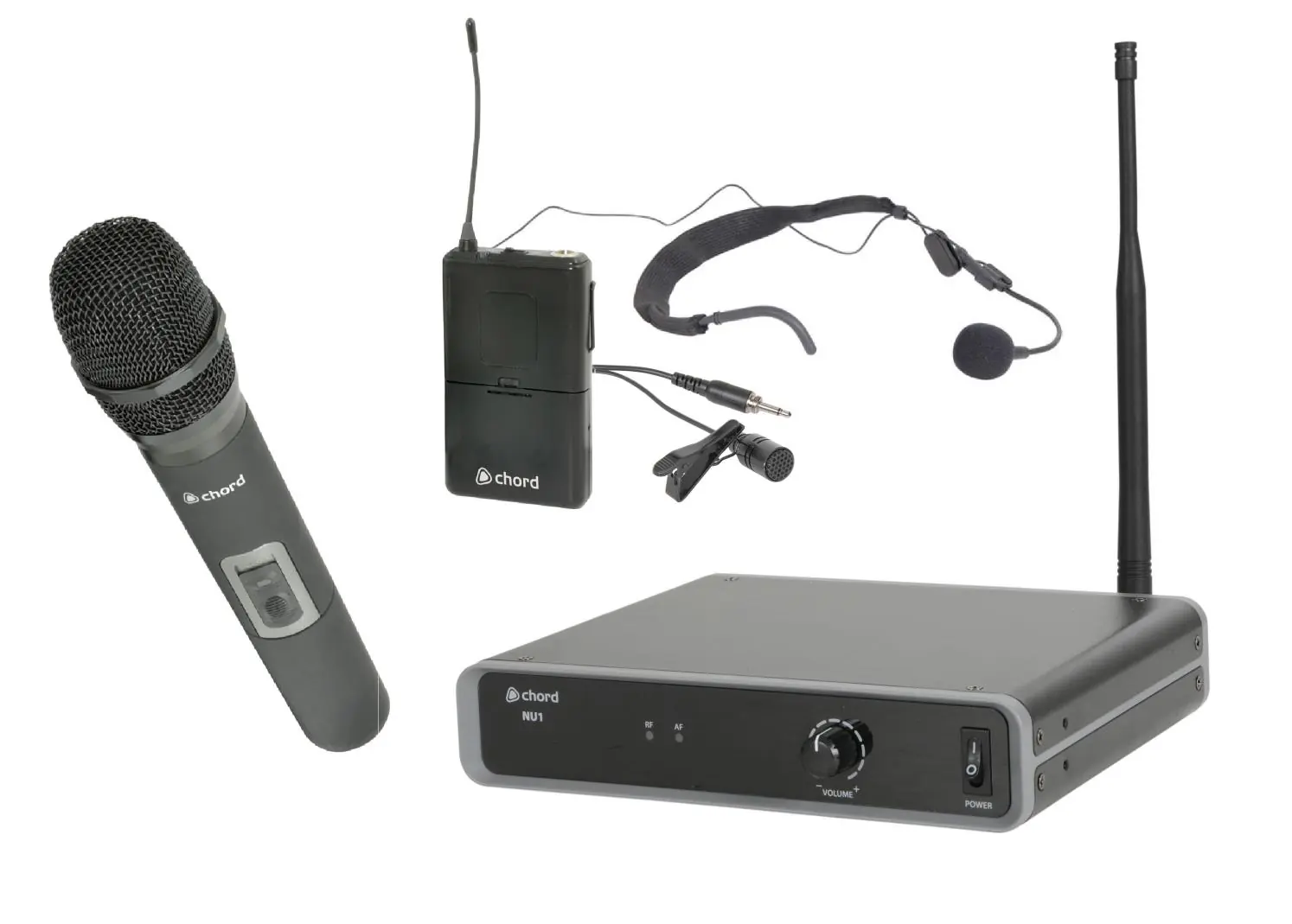

Lieferumfang
- NU1 UHF-Funkempfänger
- 19-Zoll-Rack-Winkel
- UHF-Antenne
- BNC-Antennenkabel (für Frontmontage)
- Sender (Handsender NU1-H oder Taschensender NU1-N)
- Nackenbügel- und Lavalier-Mikrofon (nur bei NU1-N)
- Netzteil
- 6,3-mm-Monoklinkenkabel
- 2 x 1,5V AA-Batterien
Sicherheitshinweise
- Setzen Sie die Komponenten niemals Regen oder Feuchtigkeit aus, um Brand- oder Stromschlaggefahr zu vermeiden.
- Verwenden Sie nur das mitgelieferte Netzteil mit der korrekten Stromstärke (mindestens 350mA).
- Verwenden Sie Alkaline- oder NiMH-Batterien und entfernen Sie diese bei längerer Nichtbenutzung.
- Achten Sie beim Batteriewechsel auf die korrekte Polarität.
- Vermeiden Sie Stöße und starke Vibrationen, da dies die Mikrofonkapsel beschädigen kann.
Installation und Einrichtung
Batterien einlegen: Schrauben Sie beim Handsender die Basis ab, um das Batteriefach freizulegen. Beim Taschensender öffnen Sie die Frontabdeckung. Achten Sie auf die korrekte Polarität.
Anschlüsse:
- Positionieren Sie den Empfänger in Sichtlinie zum Sender.
- Schließen Sie die Antenne an den BNC-Anschluss auf der Rückseite an oder nutzen Sie das Verlängerungskabel für die Rack-Montage.
- Verbinden Sie den Empfänger über den XLR- oder 6,3-mm-Klinkenausgang mit Ihrem Mischpult oder Verstärker.
- Schließen Sie das Netzteil an den DC-Eingang an.
Bedienung
Schalten Sie den Empfänger ein. Schalten Sie den Sender ein (beim Handsender Schalter nach oben, beim Taschensender Schalter auf "ON"). Erhöhen Sie schrittweise die Lautstärke am Empfänger und anschließend am Mischpult oder Verstärker. Nach Gebrauch schalten Sie den Sender auf "OFF", um das Signal stummzuschalten und den Sender auszuschalten. Der "MUTE"-Schalter in der Mitte wird bei der NU-Serie nicht verwendet.
Reinigung und Wartung
Verwenden Sie ein weiches Tuch mit einem neutralen Reinigungsmittel für das Gehäuse. Der Mikrofonkorb kann mit leicht feuchten, sterilen Tüchern hygienisch gereinigt werden. Verwenden Sie keine Lösungsmittel.
Fehlerbehebung
Bei Problemen prüfen Sie zunächst die Stromversorgung und die Batterien. Stellen Sie sicher, dass Sender und Empfänger auf derselben Frequenz arbeiten und keine anderen Sender in der Nähe stören. Achten Sie darauf, dass die Lautstärke am Empfänger und am angeschlossenen Gerät korrekt eingestellt ist.
Technische Daten
- Trägerfrequenz: 863.1MHz oder 864.1MHz (modellabhängig)
- Reichweite: Max. 60 Meter
- Stromversorgung: 12-18Vdc 350mA
- Klirrfaktor (THD): <0,5% bei 1kHz
- Signal-Rausch-Verhältnis: >105dB
Praktische Hilfe
Typische Probleme
POWER-LED leuchtet nicht
Prüfen Sie, ob das Netzteil korrekt angeschlossen ist und der Empfänger eingeschaltet wurde.
Kein Ton trotz leuchtender LEDs
Stellen Sie sicher, dass der Empfänger mit dem Mischpult/Verstärker verbunden ist und die Lautstärke an beiden Geräten aufgedreht ist.
Ton ist verzerrt oder zu laut
Reduzieren Sie die Lautstärke am Empfänger und passen Sie den Gain am Mischpult an. Prüfen Sie, ob ein XLR-Ausgang fälschlicherweise an einen Line-Eingang angeschlossen ist.
Ton ist zu leise
Erhöhen Sie die Lautstärke am Empfänger und den Gain am Mischpult. Prüfen Sie die Batterien im Sender.
Vor der Verwendung
- Batterien in den Sender einlegen (auf Polarität achten)
- Antenne am Empfänger montieren
- Empfänger in Sichtlinie zum Sender aufstellen
- Lautstärke am Empfänger vor dem Einschalten herunterdrehen
- Verbindung zum Verstärker/Mischpult herstellen
Technische Daten in der Praxis
- Trägerfrequenz
- Die Funkfrequenz, auf der das System sendet (863.1MHz oder 864.1MHz).
- Stromversorgung
- Erfordert ein 12-18Vdc 350mA Netzteil.
- S/N Verhältnis
- Signal-Rausch-Verhältnis; ein höherer Wert (>105dB) bedeutet weniger Hintergrundrauschen.
Abbildungen und Diagramme
- Vorderseite Empfänger: RF/AF-Anzeigen, Lautstärkeregler, Ein-/Ausschalter.
- Rückseite Empfänger: Antennenanschluss, XLR-Ausgang, 6.3mm-Ausgang, DC-Eingang.
- Sender: Ein-/Ausschalter, Batteriefach, Antenne.
Modellkompatibilität
- Ersatzsender müssen zwingend den korrekten Pilotton des Empfängers unterstützen.
- Sender mit gleicher Frequenz, aber falschem Pilotton funktionieren nicht.
