Bedienungsanleitung für Av Link 128.835UK 4K HDMI Switch / Splitter 2x4

Wichtige Informationen aus der Anleitung

Der Av Link 128.835UK ist ein 4K HDMI-Splitter, der es ermöglicht, zwischen 2 Quellgeräten zu wechseln und das Signal auf bis zu 4 Ausgabegeräte zu verteilen. Für eine optimale Signalqualität ist die Einhaltung der maximalen Kabellängen entscheidend: Verwenden Sie für HD-Auflösungen maximal 10 Meter pro Gerät und für 4K-Auflösungen maximal 5 Meter pro Gerät. Die Verwendung von 4K-zertifizierten Kabeln ist für 4K-Inhalte zwingend erforderlich.

Lieferumfang

• HDMI Switch / Splitter 2x4
• IR-Fernbedienung
• 5V DC Netzteil
• Bedienungsanleitung

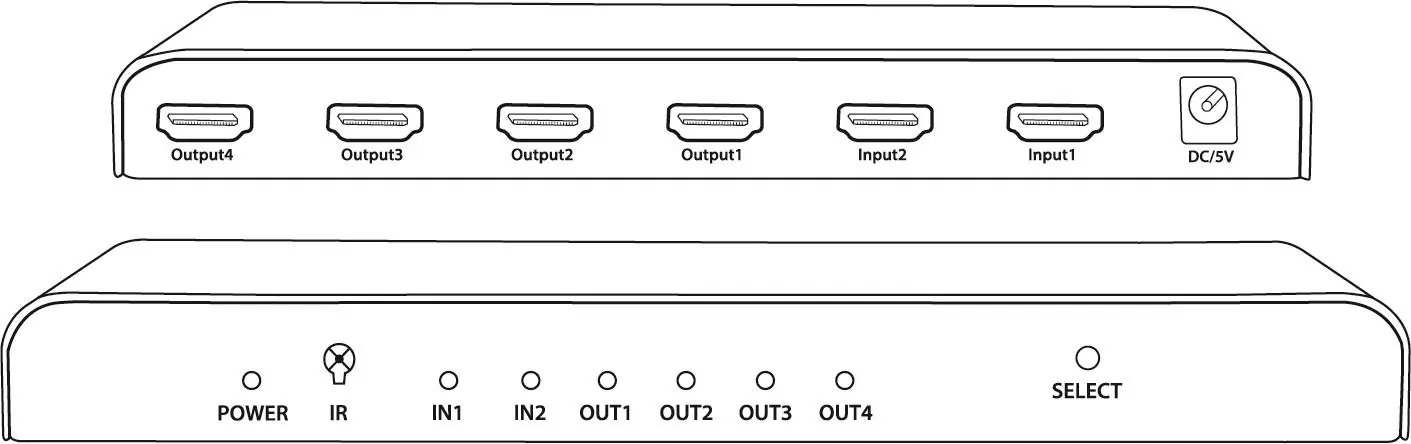

Anschluss und Installation

Befolgen Sie diese Schritte für eine korrekte Einrichtung:

1. Verbinden Sie die Ausgänge Ihrer Quellgeräte (z. B. DVD-Player, PC, Spielekonsole) mit den Eingängen (Input 1, Input 2) des Splitters.
2. Verbinden Sie die Ausgänge des Splitters (Output 1-4) mit den Eingängen Ihrer Anzeigegeräte (z. B. TV, Monitor).
3. Schließen Sie das mitgelieferte 5V-Netzteil an den Splitter an und verbinden Sie es mit einer Steckdose.
4. Schalten Sie alle Geräte ein. Die grünen LEDs auf der Vorderseite leuchten auf, sobald die Verbindungen aktiv sind.

Bedienung

Sie können zwischen den beiden angeschlossenen Quellgeräten auf zwei Arten wechseln:

• Taste 'Select': Drücken Sie die Taste auf der Vorderseite des Geräts.
• Fernbedienung: Verwenden Sie die mitgelieferte IR-Fernbedienung.

Audio-Optionen

Das Gerät ermöglicht die gleichzeitige Ausgabe des Audiosignals an ein separates Soundsystem oder einen Verstärker. Nutzen Sie hierfür entweder den digitalen SPDIF-Ausgang oder den analogen 3,5-mm-Klinkenanschluss an der Seite des Geräts. Bitte beachten Sie, dass hierfür zusätzliche Kabel erforderlich sind, die nicht im Lieferumfang enthalten sind.

Sicherheitshinweise

• Das Gerät darf niemals in Wasser getaucht oder Feuchtigkeit ausgesetzt werden.
• Verwenden Sie das Gerät nicht, wenn es beschädigt ist.
• Verwenden Sie ausschließlich das vom Hersteller mitgelieferte Netzteil.
• Trennen Sie das Gerät bei längerer Nichtbenutzung vom Stromnetz.
• Versuchen Sie nicht, das Gerät selbst zu reparieren oder zu öffnen, da dies zum Erlöschen der Garantie führt.
