Der av link 4K HDMI 2.0 Splitter ermöglicht es, eine einzelne HDMI-Quelle (z. B. PC, DVD-Player, Set-Top-Box oder Spielekonsole) an zwei Displays gleichzeitig anzuschließen. Das Gerät unterstützt HDMI v2.0b und Auflösungen bis zu 3840 x 2160 bei 60Hz. Für eine optimale Signalübertragung und den Erhalt der 4K-Auflösung ist die Verwendung von 4K-zertifizierten HDMI-Kabeln zwingend erforderlich. Beachten Sie zudem die maximalen Kabellängen, um Signalverluste zu vermeiden.

Lieferumfang

1x HDMI Splitter 1x2
1x 5V DC Netzteil
1x Bedienungsanleitung

Anschlussanleitung

Verbinden Sie den Ausgang Ihres Quellgeräts mit dem Eingang (INPUT) des Splitters mittels eines HDMI-Kabels.
Verbinden Sie die Ausgänge des Splitters (OUTPUT1 und OUTPUT2) mit den Eingängen Ihrer Anzeigegeräte.
Schließen Sie das mitgelieferte 5V-Netzteil an den Splitter an und verbinden Sie es mit einer Steckdose.
Schalten Sie die Geräte ein. Die blauen LEDs an der Vorderseite leuchten auf, sobald die Quelle und die Displays korrekt verbunden und eingeschaltet sind.

Hinweis zur Kabellänge: Die maximale kombinierte Kabellänge beträgt 35 Meter für 4K@30Hz oder Full HD-Signale und 10 Meter für 4K@60Hz-Signale.

Technische Daten

HDMI-Version: 2.0b
Videoauflösung: Bis zu 3840 x 2160 @ 60Hz
HDCP-Version: 2.2
Audioformate: DTS-HD, Dolby True, DTS, Dolby-AC3, DSD
Bandbreite: Max. 600 MHz
Datenrate: Max. 18Gbps
Stromversorgung: Eingang AC 100-240V, Ausgang DC 5V/1A
Abmessungen: 128 x 53 x 23.5mm
Gewicht: 139g

Sicherheitshinweise

Das Gerät darf niemals in Wasser getaucht oder Feuchtigkeit ausgesetzt werden.
Setzen Sie das Gerät keiner übermäßigen Krafteinwirkung aus.
Verwenden Sie das Gerät nicht, wenn es beschädigt ist.
Verwenden Sie ausschließlich das vom Hersteller mitgelieferte Netzteil.
Trennen Sie das Netzteil bei längerer Nichtbenutzung vom Stromnetz.
Versuchen Sie nicht, das Gerät selbst zu reparieren oder zu öffnen, da dies zum Erlöschen der Garantie führt.

Praktische Hilfe

Typische Probleme

Kein Bild auf den Displays

Überprüfen Sie, ob alle HDMI-Kabel fest sitzen und ob das Netzteil korrekt angeschlossen ist. Stellen Sie sicher, dass die maximale Kabellänge für die gewählte Auflösung nicht überschritten wurde.

4K-Auflösung wird nicht erreicht

Stellen Sie sicher, dass Sie 4K-zertifizierte HDMI-Kabel verwenden und die Gesamtkabellänge die Grenzwerte (10m für 4K@60Hz) nicht überschreitet.

Vor der Verwendung

Verwenden Sie nur 4K-zertifizierte HDMI-Kabel.
Prüfen Sie, ob die Stromversorgung (5V) angeschlossen ist.
Stellen Sie sicher, dass die Gesamtkabellänge für 4K@60Hz maximal 10m beträgt.
Stellen Sie sicher, dass die Gesamtkabellänge für 4K@30Hz oder FHD maximal 35m beträgt.

Technische Daten in der Praxis

Max. Bandbreite 600 MHz: Ermöglicht die Übertragung von hochauflösenden 4K-Signalen ohne Qualitätsverlust.

Abbildungen und Diagramme

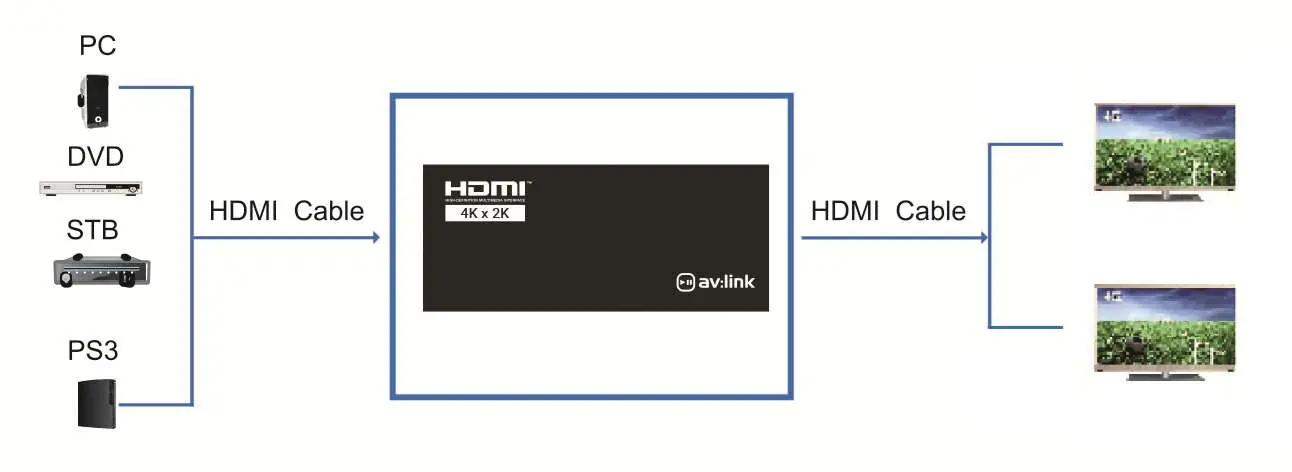

Das Diagramm zeigt den Anschluss einer HDMI-Quelle (PC, DVD, STB, PS3) an den Eingang des Splitters und die Verteilung des Signals auf zwei Displays über HDMI-Kabel.

Modellkompatibilität

Unterstützt 4K-Auflösungen bis 3840 x 2160 @ 60Hz.
Kompatibel mit DTS-HD, Dolby True, DTS, Dolby-AC3 und DSD Audioformaten.
